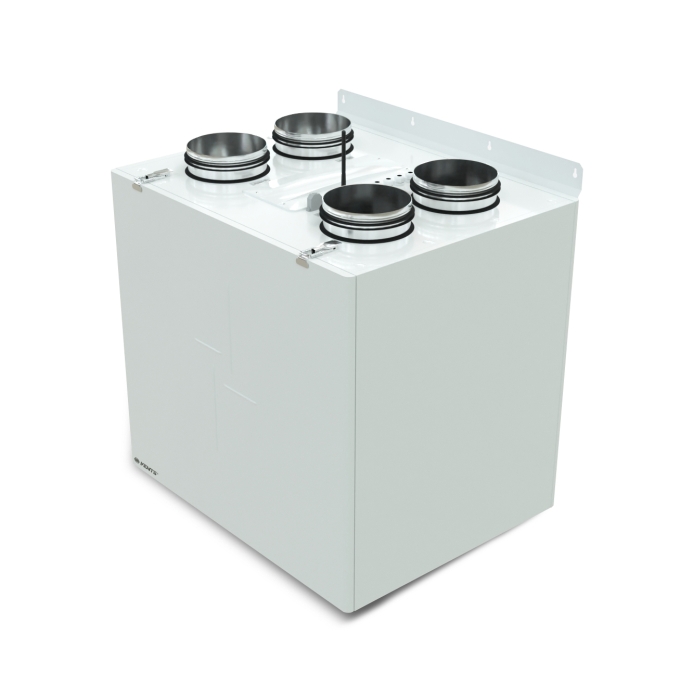

VUT/VUE VB EC A21 (DO 690 m³/h)

ZALETY

Uniwersalny montaż
Minimalne ryzyko zaszronienia
Odzysk wilgoci
Przenikanie pary wodnej
Sprawność odzysku ciepła
Brak zanieczyszczeń
Program czyste powietrze

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego z budynku do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z przewodami wentylacyjnymi o średnicy 125, 160, 200 mm.

Obudowa

Obudowa centrali jest wykonana ze stali wysokiej jakości z powłoką polimerową, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20-40 mm (w zależności od modelu centrali).

Filtry

Centrale są wyposażone w filtry panelowe klasy F7 i G4 do filtracji powietrza nawiewanego i wywiewanego. Centrale VUT/VUE 250 VB EC są wyposażone w filtry klasy G4 do filtracji powietrza nawiewanego oraz wywiewanego. Filtr F7 jest dostępny jako opcja do filtracji powietrza nawiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności.

Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale VUT VB EC są wyposażone w przeciwprądowy wymiennik ciepła wykonany z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Centrala VUE VB EC jest wyposażona w przeciwprądowy wymiennik ciepła wykonany z membrany entalpicznej. W okresie zimowym ciepło i wilgoć z powietrza wywiewanego z pomieszczeń jest przekazywane przez membranę entalpiczną do ogrzania powietrza nawiewanego. Proces ten ogranicza straty ciepła związane z zapewnieniem wymiany powietrza. W okresie letnim ciepło i wilgoć z powietrza z zewnątrz są przekazywane przez membranę entalpiczną do schłodzenia powietrza wywiewanego. Pozwala to na znaczną redukcję temperatury i wilgotności powietrza nawiewanego, a w konsekwencji zmniejsza obciążenie systemu klimatyzacji.

By-pass

Centrala jest wyposażona w by-pass, który jest automatycznie otwierany w okresie letnim, gdy jest konieczność ochłodzenia pomieszczenia chłodnym powietrzem z zewnątrz.

Sterowanie

Centrale VUT/VUE VB EC A21 są wyposażone we wbudowany system sterowania. Automatyka A21 umożliwia integrację centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building ManagementSystems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą poprzez Wi-Fi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych. Centrale VUT/VUE VB EC A14 wyposażone są w panel sterujący A14 z ekranem dotykowym LED.

Ochrona przed zamarzaniem

W centralach VUT/VUE VB EC ochrona przed zamarzaniem odbywa się przy pomocy cyklicznych wyłączeń wentylatora nawiewnego, w tym czasie ciepłe wywiewane powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy. W celu lepszej ochrony przed obmarzaniem do central VUT VB EC mogą być dodatkowo zainstalowane nagrzewnice do podgrzewania wstępnego.

Montaż

Centrale wentylacyjne można zamontować na ścianie lub podłodze. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu przedniego. W czasie montażu panel serwisowy można ustawić zarówno z lewej jak i z prawej strony centrali.

VUT 160 VB ECVUT 250 VB EC L/RVUE 160 VB ECVUE 250 VB EC L/R
Napięcie zasilania [V/50(60)Hz]1~230
Moc maksymalna [W]5718057180
Maksymalne natężenie prądu [A]0,51,370,51,37
Maksymalny przepływ powietrza [m3/h]200390200390
Prędkość obrotowa [min-1]3770260037702600
Poziom ciśnienia akustycznego [dB(A)/3 m]24352435
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal malowana proszkowo
Izolacja20 mm, wełna mineralna30 mm, wełna mineralna20 mm, wełna mineralna30 mm, wełna mineralna
Filtr wyciągowyG4G4G4G4
Filtr nawiewnyF7 (opcjonalnie G4)G4 (opcjonalnie F7)F7 (opcjonalnie G4)G4 (opcjonalnie F7)
Średnica króćców przyłączeniowych [mm]Φ125Φ160Φ125Φ160
Waga [kg]36663666
Sprawność odzysku ciepła [%]od 85 do 93od 88 do 95od 76 do 92od 78 do 90
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyrenmembrana entalpiczna
Klasa energetycznaA+A
VUT 350 VB ECVUT 550 VB ECVUE 350 VB ECVUE 550 VB EC
Napięcie zasilania [V/50(60)Hz]1~230
Moc maksymalna [W]178337178337
Maksymalne natężenie prądu [A]1,42,41,42,4
Maksymalny przepływ powietrza [m3/h]450690450690
Prędkość obrotowa [min-1]3200286032002860
Poziom ciśnienia akustycznego [dB(A)/3 m]28262826
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal malowana proszkowo
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4G4G4G4
Filtr nawiewnyF7 (opcjonalnie G4)
Średnica króćców przyłączeniowych [mm]Φ160Φ200Φ160Φ200
Waga [kg]64826482
Sprawność odzysku ciepła [%]od 85 do 92od 84 do 92od 73 do 91od 73 do 91
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyrenmembrana entalpiczna
Klasa energetycznaA+A

Wymiary

ModelWymiary [mm]Rysunek nr
ΦDBHL
VUT/VUE 160 VB EC1253305806001
VUT(E) 250 VBE EC L/R 1605609705602
VUT/VUE 350 VB EC 1605836757301
VUT/VUE 550 VB EC 2007206758231
