TF230
Zastosowanie
Siłownik do przepustnic powietrza ze sprężyną powrotną. Przeznaczony jest do sterowania przepustnicami w instalacjach budynków i umożliwia realizowanie funkcji bezpieczeństwa (np. zabezpieczenia przed mrozem, utrzymywania jakości powietrza). Siłownik jest przeznaczony do przepustnic o maksymalnej powierzchni 0,4 m2. Moment obrotowy 2 Nm.
Zasada działania
Siłownik ustawia przepustnicę w pozycji roboczej jednocześnie napinając sprężynę powrotną. Gdy wystąpi przerwa w zasilaniu, sprężyna powrotna ustawia przepustnicę w pozycji bezpiecznej. Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Wraz z siłownikiem jest dostarczany element zapobiegający niepożądanemu obracaniu się całego urządzenia. Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do zderzaka.
| TF2300 | |
|---|---|
| Napięcie zasilania | ~ 230 V |
| Zakres roboczy [VA] | 85...265 AC |
| Pobór mocy [A] | 4 (max. I 150 mA at t = 10 ms) |
| Pobór mocy (podczas pracy/w spoczynku) [W] | 2/1,3 |
| Podłączenie | kabel 1 m, 2 x 0,75 mm2 |
| Kierunek obrotu | prawo/lewo |
| Moment obrotowy (silnik/sprężyna powrotna) [Nm] | 2 przy napięciu znamionowym/2 |
| Kąt obrotu | Maks. 95° (nastawialny 37..100% z wbudowanym ogranicznikiem mechanicznym) |
| Czas ruchu (silnik/sprężyna powrotna) [s] | 40...75 (0...2 Nm) / < 25 przy -20...50 °C |
| Trwałość | 60 000 przestawień |
| Kategoria ochrony obudowy | IP 42 |
| Kategoria ochrony przeciwpożarowej | III niskie napięcie II całkowicie izolowany |
| Zakres temperatury otoczenia [°C] | -30...+50 |
| Temperatura składowania [°C] | -40...+80 |
| Maksymalna wilgotność | 95%, brak kondensacji |
| Poziom natężenia hałasu (silnik/sprężyna powrotna) [dBA] | 50 / ~ 62 |
| Konserwacja | bezobsługowa |
| Waga [kg] | 0,6 |

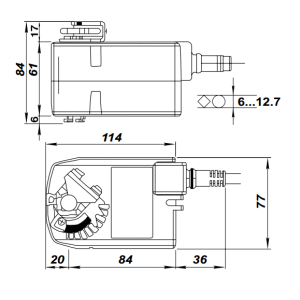

Wymiary

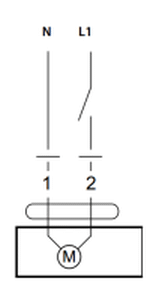

Schemat podłączenia
Produkt nie posiada dodatkowych akcesoriów
