CO2-1

Zastosowanie

Czujnik CO2służy do pomiaru stężenia dwutlenku węgla w pomieszczeniu. Regulacja wydajności przepływu powietrza w zależności od stężenia dwutlenku węgla jest skutecznym sposobem zmniejszenia zużycia energii.

Konstrukcja

Czujnik posiada dwa oddzielne wyjścia: beznapięciowy styk wyjścia przekaźnikowego i analogowe wyjście 0-10 V (moż-liwość regulacji sygnału: 2-10 V/0-20 mA/4-20 mA). Wyjście przekaźnikowe służy do włączania/wyłączania systemu wentylacyjnego w zależności od poziomu stężenia CO2. Wyjście analogowe umożliwia płynną regulację prędkości obrotowej wentylatora. Płynna regulacja obrotów wentylatora poprzez czujnik CO2 jest możliwa w przypadku zastosowania wentylatorów z silnikiem EC lub dodatkowego regulatora obrotów z wejściem 0-10 V.

W przypadku płynnego sterowania prędkością, obroty wentylatora zmieniają się proporcjonalnie do poziomu emisji dwutlenku węgla. Dzięki zastosowaniu wyjścia przekaźnikowego i analogowego czujnik jest kompatybilny z każdym systemem wentylacyjnym. System automatycznej kalibracji zapewnia niezawodne działanie czujnika przez cały okres użytkowania.

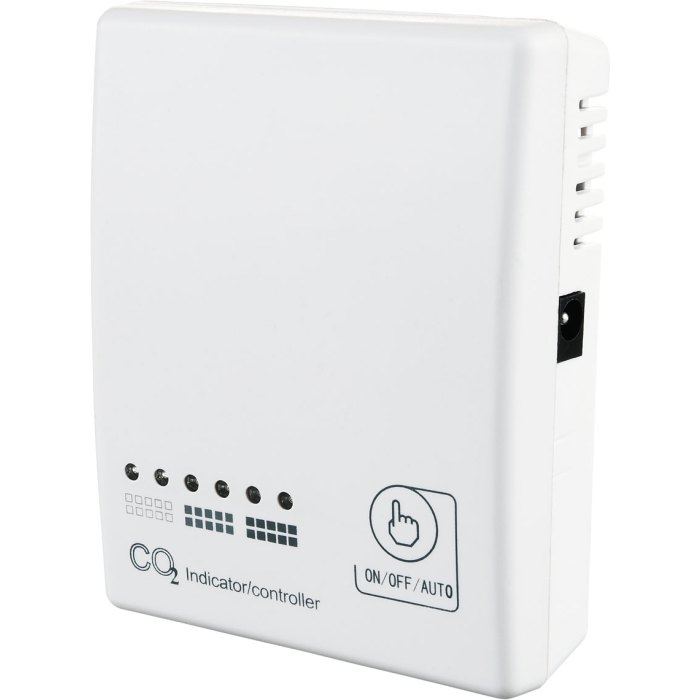

Czujnik jest wyposażony w diody LED wskazujące poziom stężenia CO2 i przyciski ręcznego wyboru trybu operacyjnego (1 - włączony; 2 - wyłączony; 3 - tryb pracy według poziomu stężenia CO2). Przycisk umożliwia ręczne włączenie/wy-łączenie instalacji wentylacyjnej, gdy regulacja wydajności wentylacji według emisji CO2 nie jest wymagana.

Montaż i zasilanie

Czujnik jest przeznaczony do montażu natynkowego. Zasilanie niskonapięciowe 24 V AC. Jeśli zasilanie 24 V nie jest dostępne czujnik należy podłączyć poprzez zasilacz TRF (wyposażenie dodatkowe).

Akcesoria

Zasilacz TRF jest stosowany do podłączenia czujnik CO2 do sieci AC o napięciu 220 V (model TRF-220 / 24-1,6) lub 120 V (TRF-120 / 24-1,6).

ParametryWartości
Zasilanie/ zużycie prądu24 VAC (50/60 Hz ± 10 %), 24 VDC/1.6 W Max
Czujnik detekcji gazuNiedyspersyjny detektor podczerwieni (NDIR) z systemem samokalibracji
CO20-2,000 ppm (cząstek na milion)
Dokładność pomiaru przy 25°C, 2000 ppm±30 ppm + 3 % wartości pomiarowej
Czas reakcjimax. 2 min
Czas rozgrzewania dla każdego włączenia2 godziny (rozruch), 2 minuty (podczas pracy)
Wyjście analogowe0-10 VDC (domyślnie), 4-20mA (wybór zworką)
Wyjście ON/OFFObciążenie przełącznika 1x2A
Cztery punkty zadane do wyboru za pomocą zworek
6 diod LED wskazujących stężenie CO2
(dla modelu CO2-1)
wskaźnik 1 - zielona dioda - stężenie CO2 600 ppm
wskaźnik 1 i 2 - zielone diody - stężenie CO2 600-800 ppm
wskaźnik 1 - żółta dioda - stężenie CO2 800-1200 ppm
wskaźnik 1 i 2 - żółte diody - stężenie CO2 1200-1400 ppm
wskaźnik 1 - czerwona dioda - stężenie CO2 1400-1600 ppm
wskaźnik 1 i 2 - czerwone diody - stężenie CO2 > 1600 ppm
Warunki pracy/Warunki przechowywania0-50°C; 0-95% wilgotności względnej (bez kondensacji) /0-50°C
Waga/Wymiary0,120 kg/100mm x 80mm x 30mm

Schemat podłączenia
