NKD

Zastosowanie

Nagrzewnica przeznaczona jest do pracy w systemie wentylacyjnym wspólnie z centralą nawiewno-wywiewną, której układ sterowania kontroluje pracę nagrzewnicy. Nagrzewnica podtrzymuje temperaturę powietrza w kanale nawiewnym na poziomie, ustawionym przez użytkownika na sterowniku centrali.

Obudowa

Obudowa i skrzynka przyłączeniowa wykonane są ze stali ocynkowanej, zaś elementy grzejne ze stali nierdzewnej. Obudowa nagrzewnicy ma dodatkową izolacje termiczną z niepalnej wełny mineralnej o grubości 20 mm. Nagrzewnice posiadają gumową uszczelkę dla hermetycznego połączenia z kanałami wentylacyjnymi. Nagrzewnice z serii NKD mają na wyposażeniu kabel zasilania wraz z kablem sygnałowym do połączenia nagrzewnicy ze sterownikiem w rekuperatorze. Regulację pracy (ustawienie temperatury powietrza) nagrzewnicy umożliwia panel sterujący centrali wentylacyjnej lub urządzenia mobilne z nią współpracujące. Nagrzewnice wyposażone są w termostaty zabezpieczające przed przegrzaniem:
podstawowa ochrona z automatycznym restartem przy temperaturze +50°C,
awaryjna ochrona z ręcznym restartem przy +90°C.

Montaż

Konstrukcja nagrzewnicy pozwala na zamocowanie jej na okrągłych przewodach wentylacyjnych za pomocą łączników (wchodzą w skład kompletu). Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy. Nagrzewnica łączy się ze sterownikiem w rekuperatorze za pomocą kabla (wchodzi w skład kompletu). W położeniu horyzontalnym pokrywa skrzynki sterowniczej powinna być skierowana do góry. Dopuszczalne jest odchylenie do 90°. Niedopuszczalne jest położenie skrzynki sterowniczej pokrywą w dół.

TypMin. przepływ powietrza [m3/h]Moc [kW]Natężenie [A]
NKD 125-0,6-1 A21600,62,6
NKD 160-2,0-1 A211702,08,7
NKD 200-2,0-1 A211702,08,7
NKD 250-3,0-1 A213753,013,0

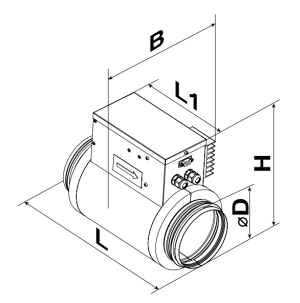

Wymiary

TypWymiary [mm]Waga [kg]
ØDBHLL1
NKD 125-0,6-1 A211241552513061902,1
NKD 160-2,0-1 A211591752933061902,5
NKD 200-2,0-1 A211991953373061902,8
NKD 250-3,0-1 A212472873883071903,1

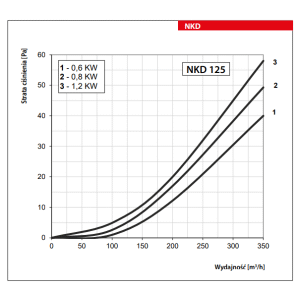

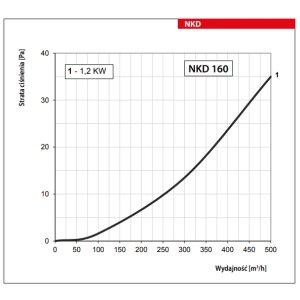

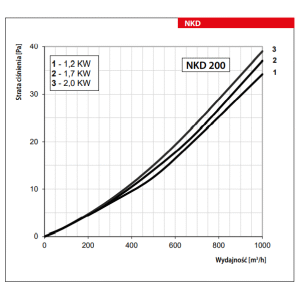

Wykresy:

Produkt nie posiada dodatkowych akcesoriów
