KRV
Zastosowanie

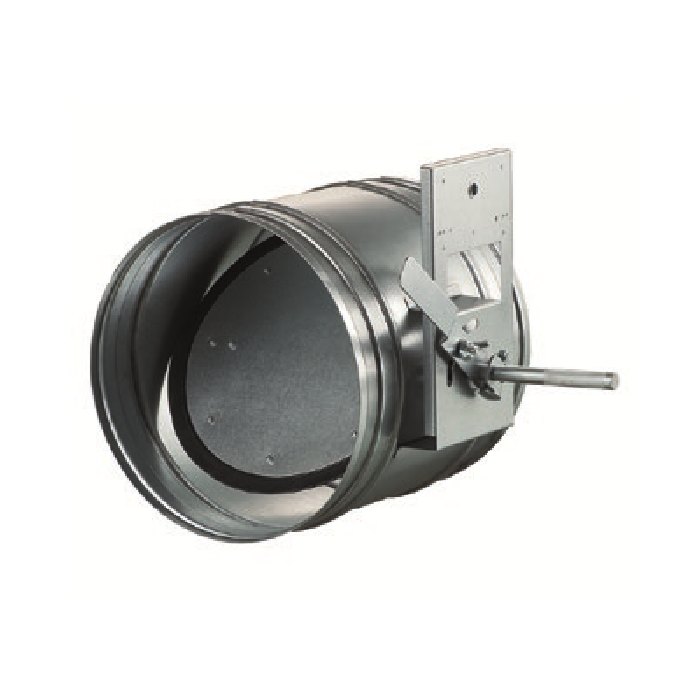

Przepustnica jest przeznaczona do automatycznego zamykania okrągłych przewodów wentylacyjnych i zapobiega niekontrolowanemu ruchowi powietrza. Jest przeznaczona do współpracy z siłownikiem TF230.
Konstrukcja
Obudowa przepustnicy jest wykonana z ocynkowanej stali, posiada gumowe uszczelki typowe dla przepustnic szczelnych.
Montaż
Konstrukcja przepustnicy pozwala umieścić ją w okrągłych przewodach wentylacyjnych. Przy rozmieszczeniu przepustnicy w systemie wentylacji konieczne jest uwzględnienie kierunku strumienia powietrza.
| Typ | Wymiary [mm] | |||
|---|---|---|---|---|
| ØD | B | L | H | |
| KRV 100 | 99 | 220 | 200 | 180 |
| KRV 125 | 124 | 245 | 200 | 195 |
| KRV 150 | 149 | 270 | 200 | 205 |
| KRV 160 | 159 | 280 | 200 | 210 |
| KRV 200 | 199 | 320 | 200 | 230 |
| KRV 250 | 249 | 370 | 200 | 255 |
| KRV 315 | 314 | 435 | 240 | - |

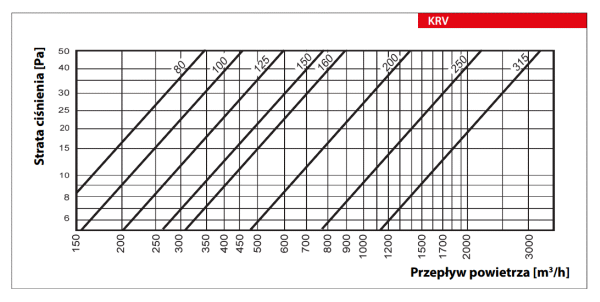

Wykres
Produkt nie posiada dodatkowych akcesoriów
