Zastosowanie
Kanałowe nagrzewnice elektryczne wstępne przeznaczone są do zabezpieczenia rekuperatora przed zamarzaniem poprzez nagrzewanie powietrza dopływowego i podtrzymywanie niezbędnej temperatury powietrza w kanale na takim poziomie, który zapobiega zamarzaniu wymiennika. Nagrzewnice przeznaczone są do montażu z przewodami wentylacyjnymi o średnicy 125, 150, 160, 200 I 250 mm.
Obudowa
Obudowa i skrzynka przyłączeniowa wykonane są ze stali ocynkowanej, zaś elementy grzejne ze stali nierdzewnej. Obudowa nagrzewnicy ma dodatkową izolację termiczną z niepalnej wełny mineralnej o grubości 20 mm. Nagrzewnice posiadają gumową uszczelkę dla hermetycznego połączenia z kanałami wentylacyjnymi. Kanałowe nagrzewnice serii NKP mają na wyposażeniu kabel zasilania wraz z kablem sygnałowym do połączenia nagrzewnicy ze sterownikiem w rekuperatorze. Regulacje pracy nagrzewnicy umożliwia panel sterujący centrali wentylacyjnej lub urządzenia mobilne z nią współpracujące. Nagrzewnice wyposażone są w termostaty zabezpieczające przed przegrzaniem:
podstawowa ochrona z automatycznym restartem przy temperaturze +50°C,
awaryjna ochrona z ręcznym restartem przy +90°C.
Montaż
Konstrukcja nagrzewnicy pozwala na zamocowanie jej na okrągłych przewodach wentylacyjnych za pomocą łączników (wchodzą w skład kompletu). Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy. Nagrzewnica łączy się ze sterownikiem w rekuperatorze za pomocą kabla (wchodzi w skład kompletu). W położeniu horyzontalnym pokrywa skrzynki sterowniczej powinna być skierowana do góry. Dopuszczalne jest odchylenie do 90°. Niedopuszczalne jest położenie skrzynki sterowniczej pokrywą w dół.
Typ | Min. przepływ powietrza [m3/h] | Moc [kW] | Natężenie [A] |
---|---|---|---|
NKP 125-1,2-1 | 90 | 1,2 | 5,2 |
NKP 160-1,2-1 | 150 | 1,2 | 5,2 |
NKP 160-2,0-1 | 170 | 2,0 | 8,7 |
NKP 200-1,7-1 | 160 | 1,7 | 7,4 |
NKP 250-3,0-1 | 375 | 3,0 | 13,0 |
Wymiary nagrzewnic:
Typ | Wymiary (mm) | Waga kg | ||||
---|---|---|---|---|---|---|
D | B | H | L | L1 | ||
NKP 125-1,2-1 | 124 | 155 | 251 | 306 | 190 | 2,1 |
NKP 160-1,2-1 | 159 | 175 | 293 | 306 | 190 | 2,5 |
NKP 160-2,0-1 | ||||||
NKP 200-1,7-1 | 199 | 196 | 337 | 306 | 190 | 2,8 |
NKP 250-3,0-1 | 247 | 287 | 388 | 307 | 190 | 3,1 |

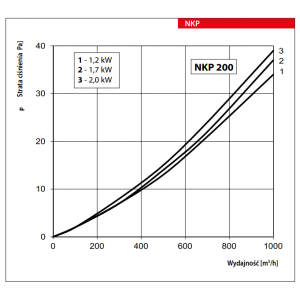

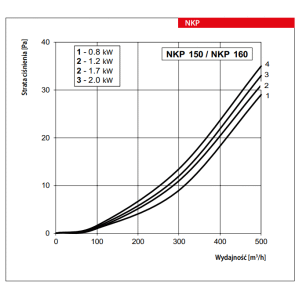

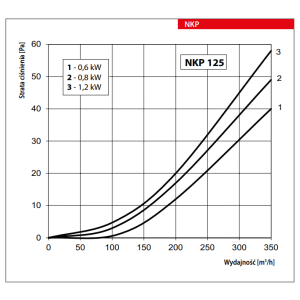

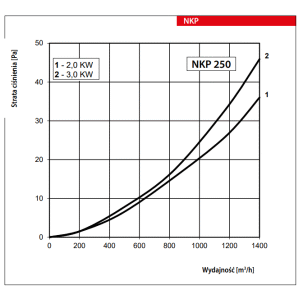

Wykresy:
