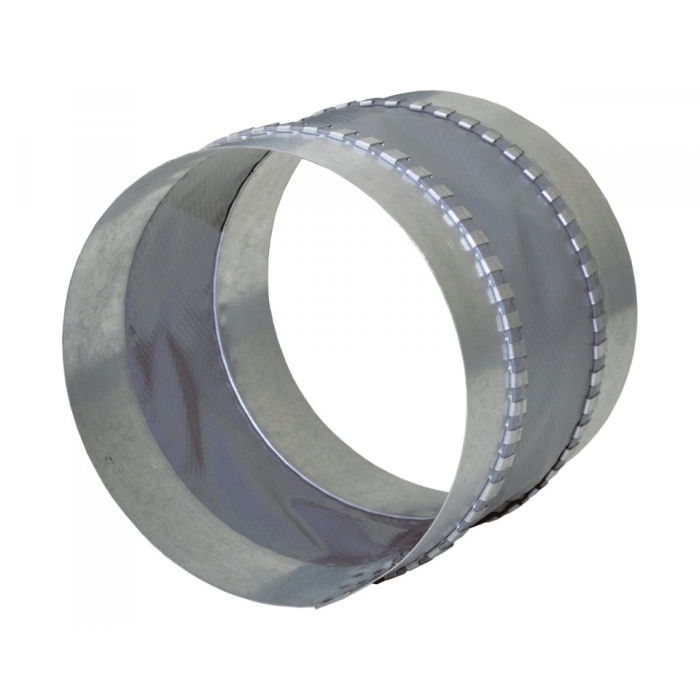

VVG
Zastosowanie
Łączniki elastyczne przeznaczone są do eliminacji przenoszenia wibracji od wentylatora lub innych urządzeń wentylacyjnych na system wentylacyjny a także w celu częściowej kompensacji deformacji temperaturowej systemów wentylacyjnych. Stosuje się w urządzeniach wentylacyjnych w zakresie temperatur od -40ºC do +80ºC.
Konstrukcja
Łączniki elastyczne tworzą 2 ramki montażowe, złączone między sobą materiałem izolującym od drgań. Łączników nie wolno wykorzystywać jako konstrukcje nośno - transportowe.
Montaż
Montaż elastycznych łączników do systemu wentylacyjnego przeprowadza się za pomocą ramek montażowych. Mocowania dokonuje się za pomocą ocynkowanych śrub i klamer.
Typ | Wymiary (mm) | Waga (kg) | |||
---|---|---|---|---|---|
ØD | ØD1 | ØD2 | L | ||
VVG 100 | 99 | - | - | 110 | 0,165 |
VVG 125 | 124 | - | - | 110 | 0,205 |
VVG 150 | 149 | - | - | 110 | 0,245 |
VVG 160 | 159 | - | - | 110 | 0,260 |
VVG 200 | 200 | 250 | 380 | 130 | 1,1 |
VVG 250 | 250 | 295 | 320 | 130 | 1,4 |
VVG 315 | 314 | 380 | 397 | 130 | 1,8 |
VVG 355 | 355 | 442 | 460 | 130 | 2,0 |
VVG 400 | 400 | 504 | 528 | 130 | 2,3 |
VVG 450 | 450 | 578 | 607 | 130 | 2,8 |

Produkt nie posiada dodatkowych akcesoriów
Karta produktu (pdf 472,31 KB)
Obraz wysokiej jakosci (psd 17,97 MB)
VVG 100 (dwg 22,71 KB)
VVG 125 (dwg 19,74 KB)
VVG 150 (dwg 20,81 KB)
VVG 160 (dwg 19,74 KB)
VVG 200 (dwg 25,06 KB)
VVG 250 (dwg 24,09 KB)
VVG 300 (dwg 22,84 KB)
VVG 315 (dwg 20,84 KB)
VVG 350 (dwg 19,99 KB)
VVG 400 (dwg 19,99 KB)
VVG 450 (dwg 23,02 KB)
