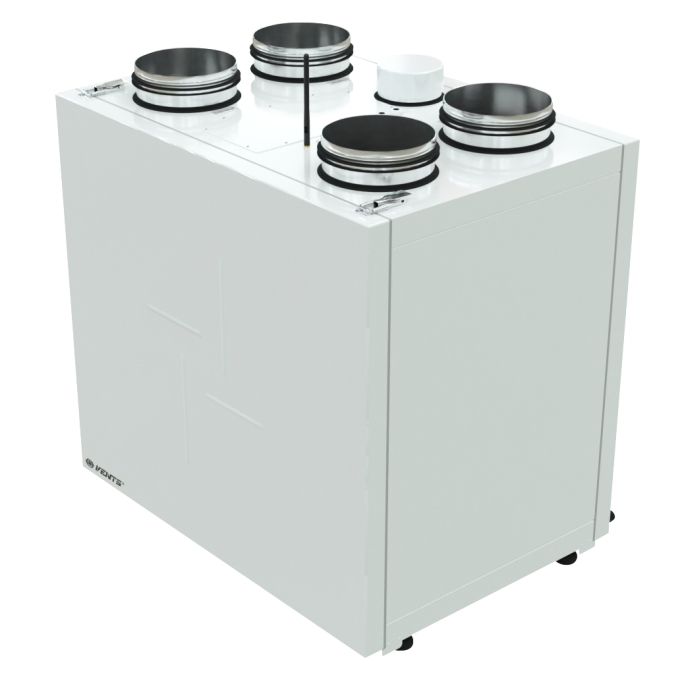

VUTR VE EC A21 (do 670 m³/h)
ZALETY
Zastosowanie
Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Powietrze zużyte, za pośrednictwem wymiennika rotacyjnego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z kanałami wentylacyjnymi o średnicy 125, 160, 200 mm.
Warianty
VUTR V EC modele bez wbudowanej nagrzewnicy.
VUTR VE EC modele są wyposażone w nagrzewnicę elektryczną wtórną.
Obudowa
Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm.
Filtry
Centrale są wyposażone w dwa filtry klasy F7 i G4 (w centrali VUTR 280 V/VE EC jeden filtr klasy F7) do filtracji powietrza nawiewanego i filtr G4 dla powietrza wywiewanego.
Wentylatory
W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.
Wymiennik ciepła
Obrotowy wymiennik ciepła jest obracającym się walcem, wypełnionym wewnątrz falistą taśmą aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez rekuperator nie wchodziły ze sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw powietrze nawiewane, następnie – zużyte powietrze z pomieszczeń. W wyniku tego procesu taśma aluminiowa jest cyklicznie ogrzewana i schładzana z każdym obrotem i w rezultacie przekazuje ciepło i wilgotność zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym, jest wyższa efektywność, stałe utrzymywanie wilgotności w pomieszczeniu oraz bardzo niskie ryzyko zamarznięcia (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności). W centralach VUTR V/VE EC nie ma konieczności odprowadzania kondensatu.
Nagrzewnica
Centrale VUTR VE EC są wyposażone w nagrzewnicę elektryczną wtórną. Jeżeli odzysk ciepła nie jest wystarczający do osiągnięcia oczekiwanej temperatury powietrza nawiewanego, nagrzewnica uruchamia się do jego ogrzania. Nagrzewnice są wyposażone w urządzenia zabezpieczające w celu zapewnienia bezpiecznej i niezawodnej pracy centrali.
Sterowanie
Centrale VUTR V/VE EC A21są wyposażone we wbudowany system sterowania. Automatyka A21 umożliwia integrację centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building ManagementSystems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą przez WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.
Montaż
Centrale wentylacyjne można zamontować na ścianie lub podłodze. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu przedniego. W czasie montażu panel serwisowy można ustawić zarówno z lewej jak i z prawej strony centrali.
VUTR 280 V EC | VUTR 280 VE EC | VUTR 400 V EC | VUTR 400 VE EC | VUTR 600 V EC | VUTR 600 VE EC | |
---|---|---|---|---|---|---|
Napięcie zasilania [V/50 (60) Hz] | 1~230 | |||||
Moc maksymalna centrali bez nagrzewnicy [W] | 195 | 200 | 405 | |||
Maksymalna moc nagrzewnicy [W] | - | 650 | - | 1400 | - | 2800 |
Całkowita moc urządzenia [W] | 195 | 845 | 200 | 1600 | 405 | 3205 |
Maksymalne natężenie prądu bez nagrzewnicy elektrycznej [A] | 1,9 | 1,4 | 2,6 | |||
Maksymalne natężenie prądu nagrzewnicy elektrycznej [A] | - | 2,8 | - | 6,1 | - | 12,2 |
Maksymalne natężenie prądu urządzenia[A] | 1,9 | 4,7 | 1,4 | 7,5 | 2,6 | 14,8 |
Maksymalny przepływ powietrza [m3/h] | 300 | 440 | 670 | |||
Prędkość obrotowa [min-1] | 2050 | 3280 | 3230 | |||
Poziom ciśnienia akustycznego [dB(A)/3 m] | 26 | 33 | 35 | |||
Temperatura transportowanego powietrza [°C] | od -25 do +40 | |||||
Materiał obudowy | stal malowana proszkowo | |||||
Izolacja | 40 mm, wełna mineralna | |||||
Filtr wyciągowy | G4 | |||||
Filtr nawiewny | F7 | G4, F7 | ||||
Średnica króćców przyłączeniowych [mm] | 125 | 160 | 200 | |||
Waga [kg] | 63 | 64 | 81 | 82 | 90 | 92 |
Sprawność odzysku ciepła [%] | od 81 do 90 | od 76 do 85 | od 81 do 89 | |||
Typ wymiennika ciepła | obrotowy | |||||
Materiał rekuperatora | aluminium | |||||
Klasa energetyczna | A |
Wymiary
Model | Wymiary [mm] | ||||
---|---|---|---|---|---|
ΦD | ΦD1 | B | L | H | |
VUTR 280 V(E) EC | 122 | - | 508 | 598 | 630 |
VUTR 400 V(E) EC | 159 | 99 | 528 | 745 | 675 |
VUTR 600 V(E) EC | 199 | 124 | 628 | 819 | 772 |
Wykresy
