VUTR PE EC A21

ZALETY

Moduł wi-fi
Nagrzewnica elektryczna
Poziome usytuowanie króćców
Sterowanie aplikacją mobilną
System przeciwzamrożeniowy
Wersja podwieszana
Wymiennik obrotowy
Program czyste powietrze

Zastosowanie

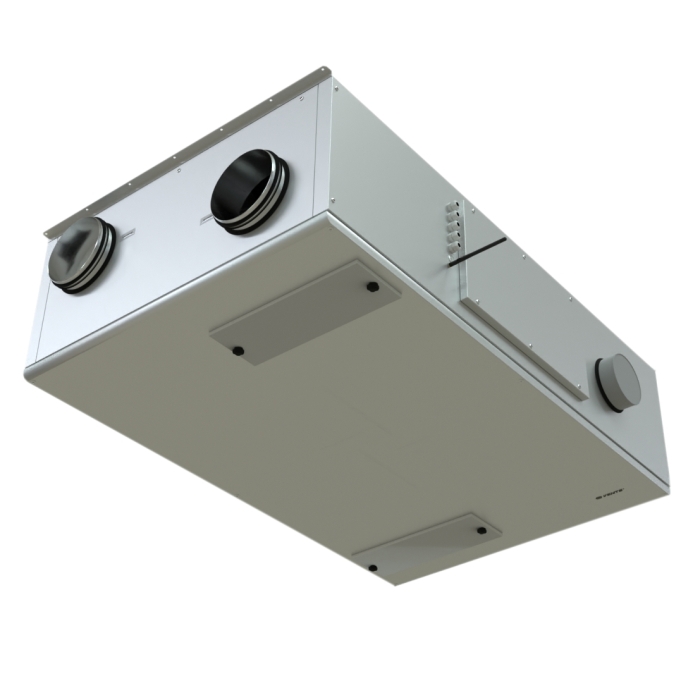

Centrala wentylacyjna z odzyskiem ciepła VUTR PE EC to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Powietrze zużyte, za pośrednictwem wymiennika rotacyjnego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z kanałami wentylacyjnymi o średnicy 160 i 200 mm.

Warianty

VUTR P EC– modele bez wbudowanej nagrzewnicy.
VUTR PE EC – modele są wyposażone w nagrzewnicę elektryczną wtórną.

Obudowa

Obudowa wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm.

Filtry

Centrale są wyposażone w dwa filtry klasy F7 i G4 do filtracji powietrza nawiewanego i filtr G4 dla powietrza wywiewanego. Filtr nawiewu o klasie filtracji Н13 jest dostępny na indywidualne zamówienie (opcja).

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Obrotowy wymiennik ciepła jest obracającym się walcem, wypełnionym wewnątrz falistą taśmą aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez rekuperator nie wchodziły ze sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw powietrze nawiewane, następnie – zużyte powietrze z pomieszczeń. W wyniku tego procesu taśma aluminiowa jest cyklicznie ogrzewana i schładzana z każdym obrotem i w rezultacie przekazuje ciepło i wilgotność zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym, jest wyższa efektywność, stałe utrzymywanie wilgotności w pomieszczeniu oraz bardzo niskie ryzyko zamarznięcia (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności). W centralach VUTR P/PE EC nie ma konieczności odprowadzania kondensatu.

Nagrzewnica

Centrale VUTR PE EC są wyposażone w nagrzewnicę elektryczną wtórną. Jeżeli odzysk ciepła nie jest wystarczający do osiągnięcia oczekiwanej temperatury powietrza nawiewanego, nagrzewnica uruchamia się do jego ogrzania. Nagrzewnice są wyposażone w urządzenia zabezpieczające w celu zapewnienia bezpiecznej i niezawodnej pracy centrali.

Sterowanie

Centrale VUTR P/PE EC 21są wyposażone we wbudowany system sterowania. Automatyka A21 umożliwia integrację centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building Management Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą przez WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń.

Montaż

Centrale wentylacyjne można zamontować na ścianie lub podwiesić pod sufitem. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu dolnego.

VUTR 250 P ECVUTR 250 PE EC
Napięcie zasilania [V/50 (60) Hz]1~220-240
Maksymalna moc centrali bez nagrzewnicy [W]135
Maksymalne natężenie prądu bez nagrzewnicy [A]1,0
Moc nagrzewnicy [W]-700
Całkowite natężenie prądu urządzenia [A]1,04,1
Całkowita moc urządzenia [W]135835
Maksymalny przepływ powietrza [m3/h]310
Prędkość obrotowa [min-1]2200
Poziom ciśnienia akustycznego [dB(A)/3 m]21
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewny G4+F7 (opcjonalnie H13)
Średnica króćców przyłączeniowych [mm]160
Waga [kg]5556
Sprawność odzysku ciepła [%]od 71 do 87
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Klasa energetycznaA
VUTR 350 P ECVUTR 350 PE EC
Napięcie zasilania [V/50 (60) Hz]1~220-240
Maksymalna moc centrali bez nagrzewnicy [W]185
Maksymalne natężenie prądu bez nagrzewnicy [A]1,3
Moc nagrzewnicy [W]-1400
Całkowite natężenie prądu urządzenia [A]1,36,9
Całkowita moc urządzenia [W]1851585
Maksymalny przepływ powietrza [m3/h]430
Prędkość obrotowa [min-1]3570
Poziom ciśnienia akustycznego [dB(A)/3 m]31
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewny G4+F7 (opcjonalnie H13)
Średnica króćców przyłączeniowych [mm]160
Waga [kg]8182
Sprawność odzysku ciepła [%]od 72 do 87
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Klasa energetycznaA
VUTR 650 P ECVUTR 650 PE EC
Napięcie zasilania [V/50 (60) Hz]1~220-240
Maksymalna moc centrali bez nagrzewnicy [W]367
Maksymalne natężenie prądu bez nagrzewnicy [A]2,5
Moc nagrzewnicy [W]-2800
Całkowite natężenie prądu urządzenia [A]2,513,7
Całkowita moc urządzenia [W]3673167
Maksymalny przepływ powietrza [m3/h]710
Prędkość obrotowa [min-1]3600
Poziom ciśnienia akustycznego [dB(A)/3 m]36
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewny G4+F7 (opcjonalnie H13)
Średnica króćców przyłączeniowych [mm]200
Waga [kg]102104
Sprawność odzysku ciepła [%]od 80 do 87
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Klasa energetycznaA

Wymiary

ModelWymiary [mm]
ØDØD1L1LBH
VUTR 250 P EC
VUTR 250 PE EC
16012511001003688345
VUTR 350 P EC
VUTR 350 PE EC
16012513651270818361
VUTR 650 P EC
VUTR 650 PE EC
20012515421445932422
