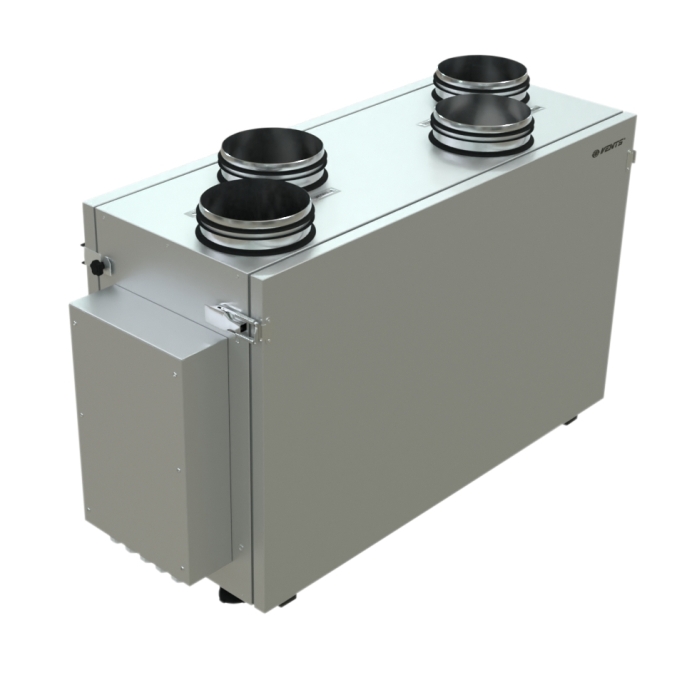

VUT/VUE H2/V2 mini EC (do 300 m³/h)

Zastosowanie

Centrala wentylacyjna to kompletne urządzenie zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym fi ltrowaniem powietrza nawiewanego. Konstrukcja wymiennika płytowego pozwala na pozyskanie energii cieplnej z powietrza wywiewanego z pomieszczeń i przekazania jej do ogrzania chłodnego powietrza doprowadzanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz są przystosowane do łączenia z okrągłymi przewodami wentylacyjnymi (Ø 125 mm).

Obudowa

Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową i wewnętrzną izolacją z wełny mineralnej o grubości 20 mm, która wykazuje doskonałe właściwości termoizolacyjne i dźwiękoszczelne.
VUT/VUE H2 mini EC – model z poziomym usytuowaniem króćców przyłączeniowych.
VUT/VUE V2 mini EC – model z pionowym usytuowaniem króćców przyłączeniowych.

Wentylatory

W centrali zastosowano silniki komutowane elektronicznie typu EC z zewnętrznym wirnikiem i łopatkami wygiętymi do przodu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Wymiennik ciepła Centrala VUT H2/V2 mini EC jest wyposażona w krzyżowy wymiennik ciepła wykonany z polistyrenu.

Wymiennik ciepła

Centrala VUT H2/V2 mini EC jest wyposażona w krzyżowy wymiennik ciepła wykonany z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego z pomieszczeń jest przekazywane do ogrzania powietrza nawiewanego. Proces ten ogranicza straty ciepła związane z zapewnieniem wymiany powietrza. Centrala jest wyposażona w tacę ociekową, przeznaczoną do usuwania skroplin, powstających w procesie pracy wymiennika ciepła, które następnie odprowadzane są do systemu kanalizacji. W okresie letnim, świeże i ciepłe powietrze z zewnątrz jest chłodzone przez strumień powietrza wywiewanego z wnętrza pomieszczenia. Pozwala to na znaczną redukcję temperatury powietrza nawiewanego, co z kolei zmniejsza obciążenie systemu klimatyzacji.

Centrala VUE H2/V2 mini EC jest wyposażona w krzyżowy wymiennik ciepła wykonany z membrany polimerowej. W okresie zimowym ciepło i wilgoć z powietrza wywiewanego z pomieszczeń jest przekazywane przez membranę entalpiczną do ogrzania powietrza nawiewanego. Proces ten ogranicza straty ciepła związane z zapewnieniem wymiany powietrza. W okresie letnim ciepło i wilgoć z powietrza z zewnątrz są przekazywane przez membranę entalpiczną do schłodzenia powietrza wywiewanego. Pozwala to na znaczną redukcję temperatury i wilgotności powietrza nawiewanego, a w konsekwencji zmniejsza obciążenie systemu klimatyzacji.

Filtr

Centrala wyposażona jest w dwa filtry o klasie filtracji G4 i F7 zapewniające skuteczną filtrację powietrza nawiewanego. Powietrze wywiewane jest oczyszczane przy pomocy filtra G4.

Sterowanie i automatyka

Centrale VUT/VUE 300 H2 mini EC A14 / VUT/ VUE 300 V2 mini EC A14 są wyposażone w typ automatyki A14 w postaci panelu sterowania A14 z dotykowym wyświetlaczem LED. Centrala wyposażona jest w system ochrony wymiennika przed zamarzaniem. W przypadku spadku temperatury poniżej ustawionego progu, wbudowany termostat inicjuje wyłączenie wentylatora nawiewnego. Strumień ciepłego powietrza wywiewanego o temperaturze pokojowej, przepływa przez wymiennik ogrzewając go i powodując roztopienie szronu. Po ustaniu ryzyka zamarzania, centrala powraca do standardowego trybu pracy.

Montaż

Do montażu podłogowego lub ściennego służą wsporniki montażowe. Centrala VUE 300 H2 mini EC jest również przystosowana do montażu podwieszanego (sufitowego). Centrala VUT 300 H2 mini EC musi być tak wypoziomowana, aby umożliwić prawidłowy odpływ skroplin. Zastosowany sposób montażu powinien umożliwiać łatwy dostęp do panelu serwisowego w celu przeprowadzenia prac konserwacyjnych i naprawczych. Uniwersalna konstrukcja obudowy umożliwia montaż lewo- i prawostronny. Wymaga to odwrócenia panelu przedniego i tylnego.
