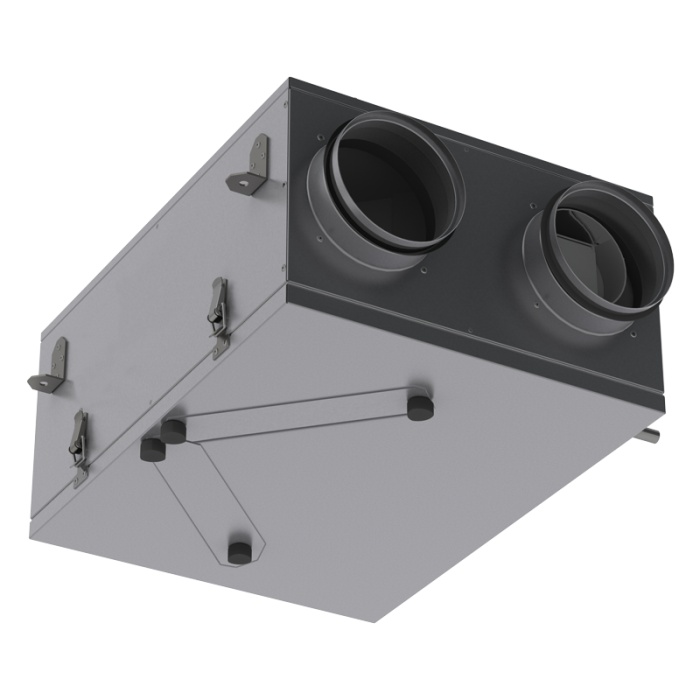

VUT 100 P MINI

ZALETY

Panel sterowania w komplecie
System przeciwzamrożeniowy
Wersja podwieszana
Wymiennik krzyżowy

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji mechanicznej oraz montażu z przewodami wentylacyjnymi o średnicy 125 mm.

Obudowa

Obudowa centrali jest wykonana ze stali ocynkowanej z wewnętrzną izolacją termiczną oraz akustyczną z pianki polietylenowej o grubości 15 mm.

Wentylatory

W centralach zastosowano niezawodne wentylatory z łopatkami wygiętymi do przodu, które są zasilane przez silniki o niskim zużyciu energii elektrycznej. Silniki wyposażone są w bezobsługowe łożyska kulkowe, które zapewniają długą żywotność i bezawaryjną pracę.

Wymiennik ciepła

Centrale są wyposażone w krzyżowy wymiennik ciepła z wykonany z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Sterowanie

Wydajność (wysokość poziomu obrotów wentylatora) centrali jest regulowana poprzez trójstopniowy regulator A3 (P3-1-300).

  • Niski poziom obrotów (1) - 55 m3/h,
  • Średni poziom obrotów (2) - 74 m3/h,
  • Maksymalny poziom obrotów (3) - 100 m3/h.

Ochrona przed zamarzaniem

W centralach VUT 100 P MINI ochrona przed zamarzaniem odbywa się przy pomocy cyklicznych wyłączeń wentylatora nawiewnego, w tym czasie ciepłe wywiewne powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy.

Montaż

Centrale są przeznaczone do montażu pod sufitem w pozycji zabezpieczającej gromadzenie i odprowadzenie skroplin do tacy ociekowej. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu dolnego.

VUT 100 P MINI
Prędkość123
Napięcie zasilania [V/50 (60) Hz]1~230
Moc całkowita urządzenia [W]303856
Całkowite natężenie prądu urządzenia [A]0.180.230.34
Maksymalny przepływ powietrza [m3/h]5574100
Prędkość obrotowa [min-1]130019502500
Poziom ciśnienia akustycznego [dB(A)/3 m]243241
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja15 mm, pianka polietylenowa
Filtr nawiewny/ wyciągowyG4/G4
Średnica kroćcow przyłączeniowych [mm]ø125
Waga [kg]13
Sprawność odzysku ciepła [%]od 65 do 76
Typ wymiennika ciepłakrzyżowy
Materiał wymiennika ciepłapolistyren
Klasa energetycznaD

Wymiary

Wykres
