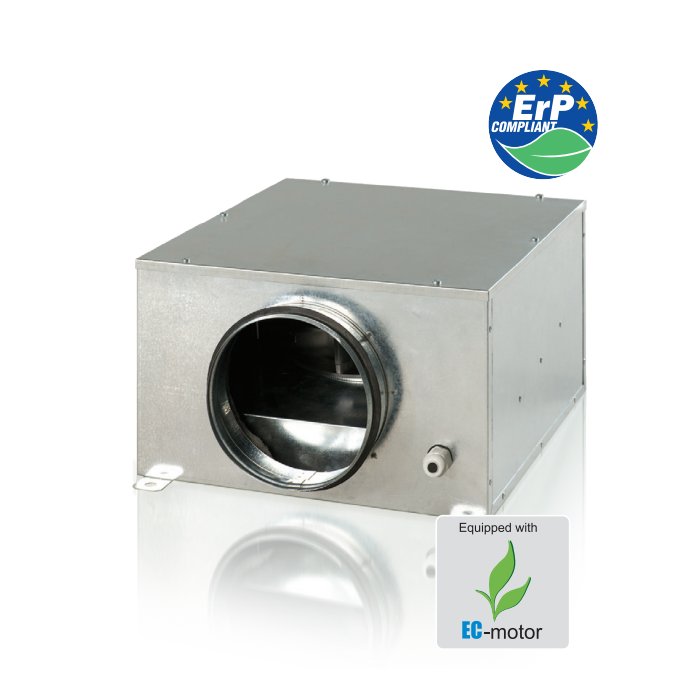

KSB EC
Zastosowanie
Kanałowe wentylatory odśrodkowe serii KSB EC są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Ich kompaktowa budowa oraz izolacja akustyczna umożliwia montowanie bezpośrednio w pomieszczeniu nad podwieszanym sufitem, nawet w pomieszczeniach o wysokich wymaganiach akustycznych. Wentylatory są przeznaczone do montażu z przewodami wentylacyjnymi o średnicy 100, 125, 150, 160, 200, 250 oraz 315 mm.
Konstrukcja
Obudowa wentylatora jest wykonana z ocynkowanej blachy stalowej z wykorzystaniem wełny mineralnej zapewniającej izolację termiczną i akustyczną. Okrągłe króćce przyłączeniowe wyposażone są w gumowe uszczelki.
Silnik
W wentylatorach zastosowano elektronicznie komutowane silniki (EC) o wysokiej wydajności, wyposażone w wirniki zewnętrzny z zagiętymi do tyłu łopatkami. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC charakteryzują się wysoką wydajnością i optymalnym sterowaniem w pełnym zakresie prędkości obrotowej. Niewątpliwą zaletą komutowanego elektronicznie silnika jest jego wysoki współczynnik sprawności (do 90%). Silniki są wyposażone w łożyska kulowe które zapewniają dłuższy okres eksploatacji (40000 godzin).
Funkcja i regulacja prędkości
Sterowanie wentylatorem odbywa się za pomocą zewnętrznego sygnału sterującego 0-10 V (regulacja wydajności zależna jest od poziomu temperatury, ciśnienia i innych parametrów). W przypadku zmiany wartości czynnika sterującego, wentylator EC zmienia prędkość obrotową i zapewnia, optymalną ilość powietrza, niezbędną dla systemu wentylacyjnego. Maksymalna prędkość obrotowa wentylatora jest niezależna od częstotliwości prądu w sieci (możliwa jest praca zarówno w sieci z częstotliwością prądu 50 Hz oraz 60 Hz).
Montaż
Wentylatory są przeznaczone do montażu na okrągłych kanałach powietrznych. Korzystanie z elastycznych kanałów wymaga montażu wentylatora do konstrukcji budynku za pomocą podpór, mocowania lub wsporników. Wentylator można zamocować w dowolnej pozycji, zgodnie z kierunkiem przepływu powietrza wskazywanym przez strzałkę na obudowie wentylatora. Podczas montażu wentylatora należy zapewnić przestrzeń serwisową. Przyłączenie elektryczne oraz instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
Dane techniczne
KSB 100 EC | KSB 125 EC | KSB 150 EC KSB 160 EC | KSB 200 EC | KSB 250 EC | KSB 315 EC | |
---|---|---|---|---|---|---|
Napięcie zasilania [V/50 (60) Hz] | 1~ 230 | |||||
Moc [W] | 83 | 166 | ||||
Pobór prądu [A] | 0.63 | 1.15 | ||||
Wydajność [m3/h] | 280 | 360 | 450 | 640 | 1220 | 1310 |
Obroty [min-1] | 3200 | 2580 | 2510 | 2620 | ||
Poziom ciśnienia akustycznego [dB(A)/3 m] | 32 | 34 | 35 | 37 | 40 | 42 |
Temperatura transportowanego powietrza [°C] | -25 +60 | |||||
Klasa energetyczna | C | B | C | B | - | - |
Stopień ochrony | IPX4 |
Wymiary
TYP | Wymiary[mm] | ||||||||
---|---|---|---|---|---|---|---|---|---|
ØD | L | B1 | L | L1 | B | H | L2 | B2 | |
KSB 100 EC | 99 | 325 | 447 | 325 | 388 375 | 355 | 200 | 280 | 380 |
KSB 125 EC | 124 | 325 | 447 | 325 | 388 375 | 355 | 200 | 280 | 380 |
KSB 150 EC | 149 | 325 | 447 | 325 | 418 405 | 385 | 220 | 310 | 410 |
KSB 160 EC | 159 | 325 | 447 | 355 | 418 405 | 385 | 220 | 310 | 410 |
KSB 200 EC | 199 | 435 | 590 | 435 | 503 490 | 485 | 295 | 368 | 506 |
KSB 250 EC | 249 | 435 | 590 | 435 | 503 490 | 485 | 295 | 368 | 506 |
KSB 315 EC | 314 | 435 | 650 | 435 | 663 560 | 545 | 405 | 438 | 566 |

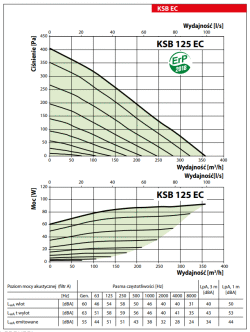

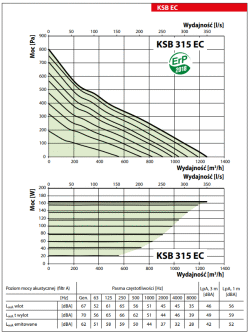

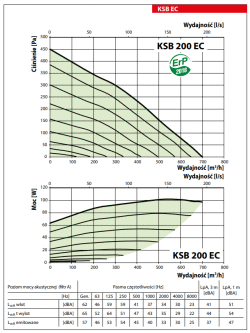

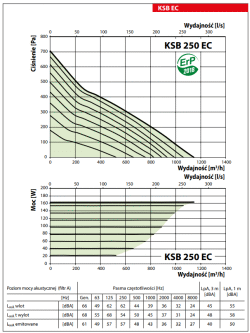

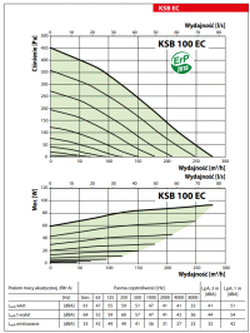

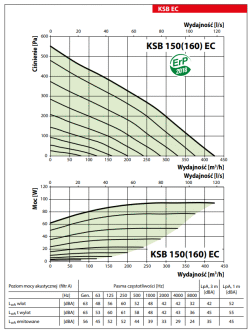

Wykresy






Atest higieniczny (pdf 646,45 KB)
Deklaracja zgodnosci PL (pdf 484,14 KB)
Dokumentacja techniczno-rozruchowa (pdf 589,32 KB)
Etykieta energetyczna KSB 100 EC (pdf 53,86 KB)
Etykieta energetyczna KSB 125 EC (pdf 54,68 KB)
Etykieta energetyczna KSB 150 EC (pdf 54,02 KB)
Etykieta energetyczna KSB 160 EC (pdf 53,97 KB)
Etykieta energetyczna KSB 200 EC (pdf 53,88 KB)
Karta produktu (pdf 402,77 KB)
