Zastosowanie
Kanałowe wentylatory odśrodkowe serii KSB są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Ich kompaktowa budowa oraz izolacja akustyczna umożliwia montowanie bezpośrednio w pomieszczeniu nad podwieszanym sufitem. Wentylatory są przeznaczone do montażu z przewodami wentylacyjnymi o średnicy 100, 125, 150, 160, 200 mm.
Konstrukcja
Obudowa wentylatora jest wykonana z ocynkowanej blachy stalowej z wykorzystaniem wełny mineralnej zapewniającej izolację termiczną i akustyczną. Okrągłe króćce przyłączeniowe wyposażone są w gumowe uszczelki.
Silnik
W wentylatorach są zastosowane dwubiegunowe silniki asynchroniczne z zewnętrznym wirnikiem o łopatkach zagiętych do tyłu. Wentylatory mają wbudowane zabezpieczenie silnika z automatycznym restartem zapobiegające jego przegrzaniu. W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie.
Regulacja prędkości
Regulowanie prędkości może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
Wentylatory są przeznaczone do montażu na okrągłych kanałach powietrznych. Korzystanie z elastycznych kanałów wymaga montażu wentylatora do konstrukcji budynku za pomocą podpór, mocowania lub wsporników. Wentylator można zamocować w dowolnej pozycji, zgodnie z kierunkiem przepływu powietrza wskazywanym przez strzałkę na obudowie wentylatora. Podczas montażu wentylatora należy zapewnić przestrzeń serwisową. Przyłączenie elektryczne oraz instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
KSB 100 | KSB 125 | |
---|---|---|
Napięcie [V] | 230 | 230 |
Moc [W] | 73 | 73 |
Pobór prądu [A] | 0,32 | 0,32 |
Wydajność [m3/h] | 240 | 330 |
Obroty [min-1] | 2560 | 2590 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 33 | 35 |
Temperatura pracy [°C] | od -25 do +55 | od -25 do +55 |
Klasa energetyczna | C | C |
Stopień ochrony | IP X4 | IP X4 |
KSB 150 | KSB 160 | KSB 200 | |
---|---|---|---|
Napięcie [V] | 230 | 230 | 230 |
Moc [W] | 72 | 75 | 103 |
Pobór prądu [A] | 0,32 | 0,33 | 0,45 |
Wydajność [m3/h] | 420 | 420 | 730 |
Obroty [min-1] | 2600 | 2690 | 2550 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 36 | 36 | 38 |
Temperatura pracy [°C] | od -25 do +55 | od -25 do +55 | od -25 do +50 |
Klasa energetyczna | C | C | B |
Stopień ochrony | IP X4 | IP X4 | IP X4 |
KSB 160 | KSB 200 | KSB 200 S | |
---|---|---|---|
Napięcie [V] | 230 | 230 | 230 |
Moc [W] | 75 | 103 | 195 |
Pobór prądu [A] | 0,33 | 0,45 | 0,85 |
Wydajność [m3/h] | 420 | 730 | 950 |
Obroty [min-1] | 2690 | 2550 | 2570 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 36 | 38 | 41 |
Temperatura pracy [°C] | od -25 do +55 | od -25 do +50 | od -25 do +50 |
Klasa energetyczna | C | B | B |
Stopień ochrony | IP X4 | IP X4 | IP X4 |
Wymiary
Typ | Wymiary (mm) | Waga (kg) | ||||||
---|---|---|---|---|---|---|---|---|
ØD | B | B1 | H | L | L1 | L2 | ||
KSB 100 | 99 | 322 | 280 | 192 | 447 | 380 | 350 | 5,4 |
KSB 125 | 124 | 322 | 280 | 192 | 447 | 380 | 350 | 5,4 |
KSB 150 | 149 | 352 | 310 | 212 | 477 | 410 | 380 | 6,4 |
KSB 160 | 159 | 352 | 310 | 212 | 477 | 410 | 380 | 6,4 |
KSB 200 | 199 | 432 | 368 | 287 | 588 | 506 | 480 | 10,0 |
KSB 200 S | 199 | 432 | 368 | 287 | 588 | 506 | 480 | 12,0 |

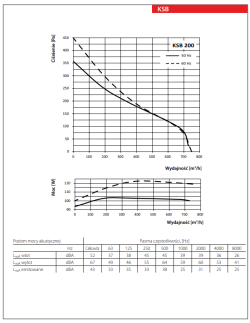

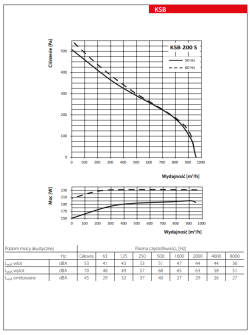

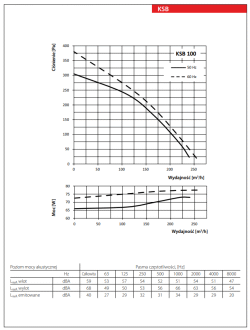

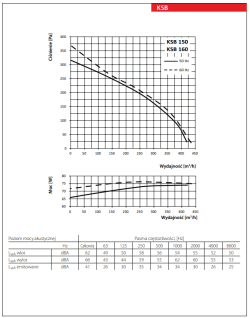

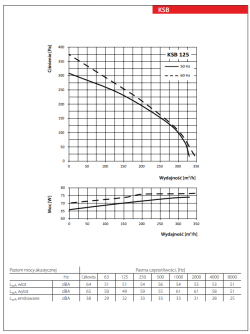

Wykresy
