TT PRO EC
Zastosowanie
Wentylatory kanałowe o przepływie mieszanym serii TT PRO wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które wymagają stosunkowo wysokiego sprężu, silnego strumienia powietrza oraz niskiego poziomu hałasu. Zastosowanie silników EC redukuje zużycie energii o 35%. Są znakomitym rozwiązaniem do instalacji budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temperaturze +55°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125, 150, 160, 200, 250, 315mm.
Konstrukcja
Wentylatory TT PRO EC posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z niskopalnego polipropylenu, które posiada bardzo wysoką trwałość i walory mechaniczne.
Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.
Silnik
W wentylatorach są zastosowane bardzo wydajne silniki prądu stałego z technologią EC z zewnętrznym wirnikiem, o łopatkach zagiętych do tyłu. Takie rozwiązanie pozwala zaoszczędzić energię elektryczną, uzyskać wysoką efektywność i zapewnia optymalne sterowanie w całej skali prędkości obrotowej. Niewątpliwą zaletą silnika elektro-komutatotowego jest wysoki KPD (kontrola parametru ruchu).
Regulacja prędkości
Włączenie wentylatora i sterowanie jego wydajnością odbywa się przy pomocy zewnętrznego sygnału sterującego 0-10V (na przykład za pomocą regulatora dla silników EC). Przy zmianie wartości parametru sterującego EC silnik zmienia prędkość obrotową dostosowując ją do wymagań systemu. Regulacja jest możliwa zarówno w sieciach 50 Hz jak i 60 Hz. Możliwe jest centralne sterowanie wentylatorami w ramach zintegrowanej sieci, przy zastosowaniu odpowiedniego oprogramowania.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
Dane techniczne

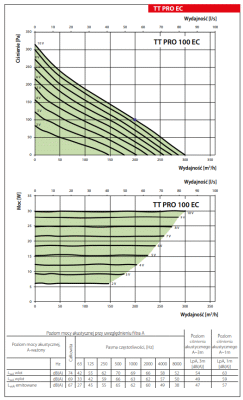

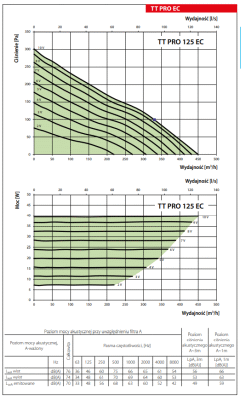

TT PRO 100 EC | TT PRO 125 EC | |
---|---|---|
Napięcie [V] | 1-230 | 1-230 |
Moc [W] | 30 | 49 |
Pobór prądu [A] | 0,29 | 0,37 |
Wydajność [m3/h] | 300 | 450 |
Obroty [min -1] | 3680 | 3750 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 47 | 52 |
Temperatura pracy [°C] | -25...+55 | -25...+55 |
Klasa energetyczna | B | B |
Stopień ochrony | IP X4 | IP X4 |


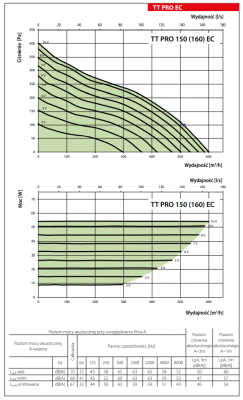

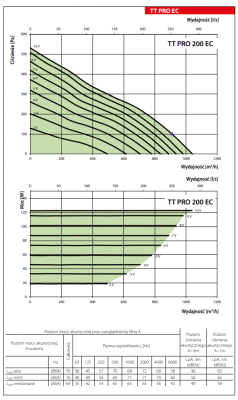

TT PRO 150 EC / TT PRO 160 EC | TT PRO 200 EC | |
---|---|---|
Napięcie [V] | 1-230 | 1-230 |
Moc [W] | 55 | 123 |
Pobór prądu [A] | 0,48 | 1,02 |
Wydajność [m3/h] | 600 | 1040 |
Obroty [min -1] | 3390 | 3390 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 46 | 49 |
Temperatura pracy [°C] | -25...+55 | -25...+55 |
Klasa energetyczna | B | - |
Stopień ochrony | IP X4 | IP X4 |


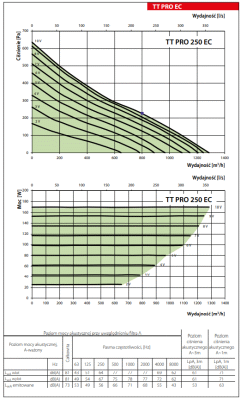

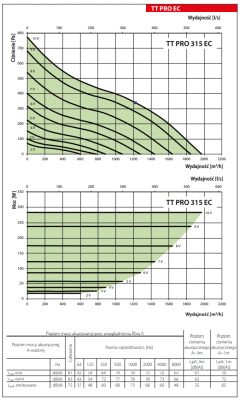

TT PRO 250 EC | TT PRO 315 EC | |
---|---|---|
Napięcie [V] | 1-230 | 1-230 |
Moc [W] | 169 | 284 |
Pobór prądu [A] | 1,38 | 1,25 |
Wydajność [m3/h] | 1285 | 1970 |
Obroty [min -1] | 2870 | 2826 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 53 | 55 |
Temperatura pracy [°C] | -25...+55 | -25...+55 |
Stopień ochrony | IP X4 | IP X4 |


Wymiary
Typ | Wymiary [mm] | Waga [kg] | |||
---|---|---|---|---|---|
ΦD | B | H | L | ||
TT PRO 100 EC | 97 | 192 | 241 | 303 | 1,75 |
TT PRO 125 EC | 123 | 193 | 241 | 259 | 2,15 |
TT PRO 150 EC | 148 | 217 | 289 | 254 | 2,95 |
TT PRO 160 EC | 158 | 217 | 289 | 254 | 3,25 |
TT PRO 200 EC | 197 | 239 | 296 | 278 | 3,95 |
TT PRO 250 EC | 247 | 288 | 339 | 383 | 7,80 |
TT PRO 315 EC | 309 | 360 | 423 | 443 | 11,95 |
