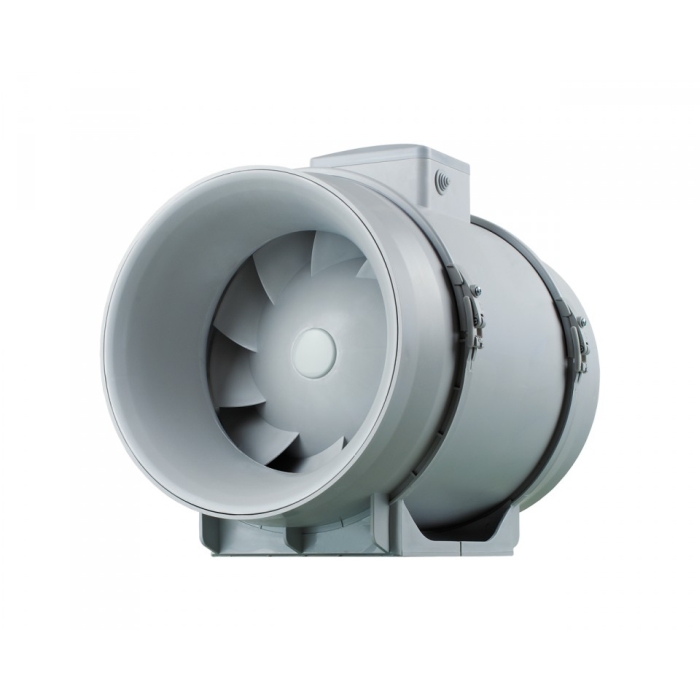

TT PRO
ZALETY
Zastosowanie
Wentylatory kanałowe o przepływie mieszanym serii TT PRO wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo wysokiego sprężu, silnego strumienia powietrza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125, 150, 160, 200, 250, 315 mm.
Konstrukcja
Wentylatory TT posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora. Wszystkie modele, mogą być wyposażone w regulowany wyłącznik czasowy (timer), który umożliwia opóźnione wyłączenie wentylatora po upływie nastawionego czasu zwłoki (2-30 minut).
Silnik
Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.
Regulacja prędkości
Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego. W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo,(w celu zwiększenia ciśnienia pracy). Do tego celu służą zestawy TTP – połączenie równoległe lub TTS – połączenie szeregowe. Żeby uprościć montaż i podpięcie, skrzynka montażowa może znajdować się w dowolnym położeniu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
TT PRO 100 | TT PRO 125 | TT PRO 150/TT PRO 160 | TT PRO 200 | TT PRO 250 | TT PRO 315 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Poziom obrotów | min | max | min | max | min | max | min | max | min | max | min | max |
Napięcie [V] | 1~ 230 | 1~ 230 | 1~ 230 | 1~ 230 | 1~ 230 | 1~ 230 | ||||||
Moc [W] | 23 | 25 | 25 | 29 | 42 | 50 | 76 | 108 | 125 | 177 | 230 | 320 |
Pobór prądu [A] | 0,10 | 0,11 | 0,11 | 0,13 | 0,19 | 0,22 | 0,34 | 0,48 | 0,54 | 0,79 | 1,0 | 1,42 |
Wydajność [m3/h] | 180 | 245 | 240 | 350 | 415 | 565 | 830 | 1040 | 1110 | 1400 | 1570 | 2050 |
Obroty [min-1] | 2050 | 2620 | 1630 | 2300 | 1940 | 2620 | 1915 | 2380 | 1955 | 2440 | 1890 | 2430 |
Poziom ciśnienia akustycznego [dB(A)/3m] | 27 | 32 | 29 | 34 | 32 | 44 | 39 | 45 | 44 | 51 | 41 | 52 |
Max. temp. pracy [°C] | 60 | 60 | 60 | 60 | 60 | 60 | ||||||
Klasa energetyczna | C | B | B | B | - | - | ||||||
Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |
Wymiary wentylatorów:
Typ | Wymiary (mm) | Waga (kg) | |||
---|---|---|---|---|---|
ØD | B | H | L | ||
TT PRO 100 | 97 | 195,8 | 226 | 302,5 | 1,75 |
TT PRO 125 | 123 | 195,6 | 226 | 258,5 | 2,15 |
TT PRO 150 | 148 | 220,1 | 247 | 289 | 2,3 |
TT PRO 160 | 158 | 220,1 | 247 | 289 | 3,25 |
TT PRO 200 | 199 | 239 | 261 | 295,5 | 3,95 |
TT PRO 250 | 247 | 287 | 323 | 383 | 7,8 |
TT PRO 315 | 310 | 362 | 408 | 445 | 11,95 |

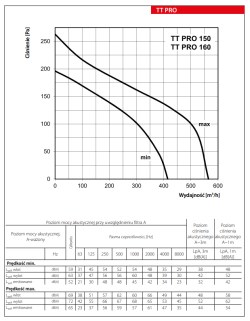

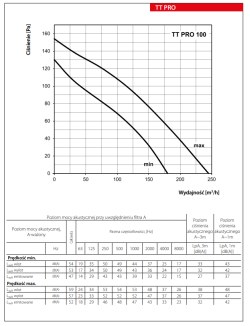

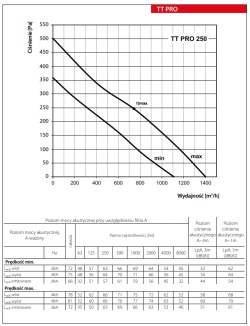

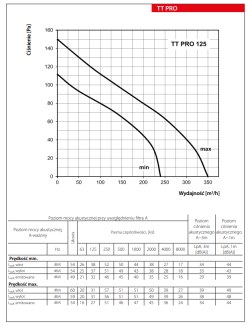

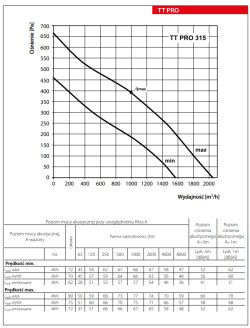

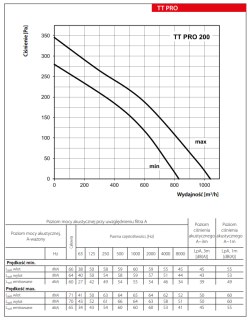

Wykresy:
