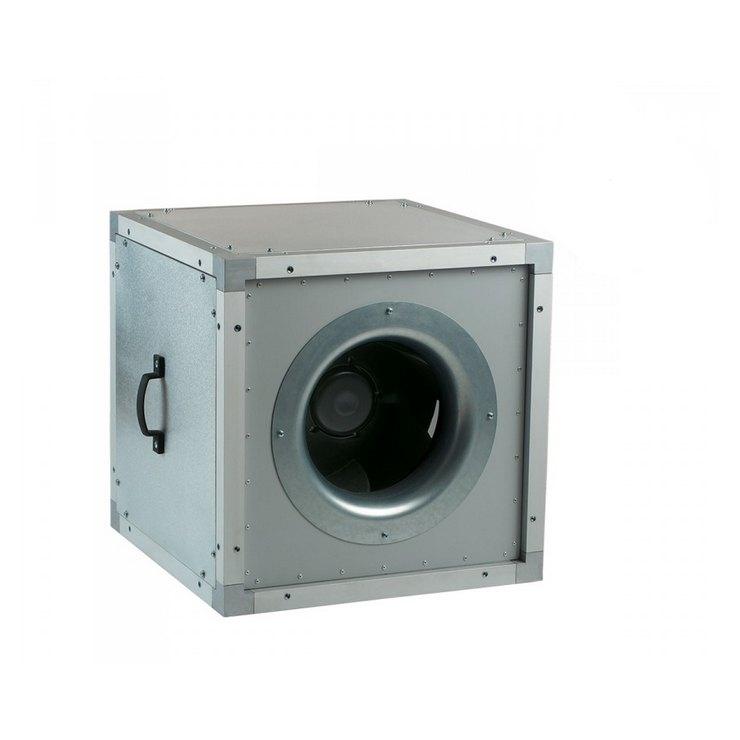

VS EC

ZALETY

Niskie zużycie energii
Niski poziom hałasu
Możliwy montaż na zewnątrz
Cicha praca
Długa żywotność
Regulacja w całym zakresie pracy

Zastosowanie

Nawiewne i wywiewne systemy wentylacji pomieszczeń różnego przeznaczenia o podwyższonych wymogach dotyczących zużycia energii oraz poziomu hałasu. Konstrukcja wentylatora VS EC umożliwia przepływ powietrza przez wentylator liniowo. Dzięki aluminiowo-cynkowej obudowie o właściwościach antykorozyjnych oraz izolacji cieplnej, wentylator może być wykorzystany do montażu zewnętrznego.

Konstrukcja

Obudowa wentylatora wykonana jest ze szkieletu aluminiowego, połączonego aluminiowymi narożnikami-kątownikami oraz zdejmowanej, ocynkowanej, dwuwarstwowej płyty. Izolacja cieplna i akustyczna wykonana jest z wełny mineralnej o grubości 20 mm. Króćce przyłączeniowe w wersji okrągłej i prostokątnej spełniają dodatkowo funkcję antywibracyjną. Ponadto króćce o przekroju okrągłym wyposażone są w gumowe uszczelki. Króćce przyłączeniowe nie wchodzą w skład zestawu (występują na indywidualne zamówienie).

Silnik

W wentylatorach zastosowano elektro-komutatorowe silniki (EC) o wysokiej wydajności, wyposażone w wirniki zewnętrzny z zagiętymi do tyłu łopatkami. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC charakteryzują się wysoką wydajnością i optymalnym sterowaniem w pełnym zakresie prędkości obrotowej. Niewątpliwą zaletą komutowanego elektronicznie silnika jest jego wysoki współczynnik sprawności KPD (do 90%).

Funkcje i sterowanie

Sterowanie wentylatorem odbywa się za pomocą zewnętrznego sygnału sterującego 0-10 V(regulacja wydajności zależna jest od poziomu temperatury, ci-śnienia i innych parametrów). W przypadku zmiany wartości czynnika sterującego, wentylator EC zmienia prędkość obrotową i zabezpiecza niezmiennie, optymalną ilość powietrza, niezbędną dla systemu wentylacyjnego. Maksymalna prędkość obrotowa wentylatora jest niezależna od częstotliwości prądu w sieci ( możliwa jest praca zarówno w sieci z częstotliwością prądu 50Hz oraz 60 Hz). Wentylatory łączyć można w jedną, sterowaną komputerowo sieć. Oprogramowanie umożliwia precyzyjne sterowanie pracą połączonych w sieć wentylatorów.

Montaż

Wentylatory przeznaczone są do montażu z kwadratowymi lub okrągłymi kanałami wentylacyjnymi za pomocą elastycznej wstawki – przejściówki o odpowiednim przekroju. Wentylator może zostać zamontowany za pomocą zawiesi lub wsporników. Możliwy jest montaż w dowolnym położeniu, pod warunkiem, że strzałka na obudowie wentylatora jest zgodna z kierunkiem przepływu powietrza w systemie. W czasie montażu niezbędne jest uwzględnienie dostępu dla obsługi serwisowej.

VS 315 ECVS 355 ECVS 400 ECVS 450 ECVS 500 ECVS 560 ECVS 630 EC
Napięcie [V]1~ 2301~ 2301~ 2301~ 2303~ 4003~ 4003~ 400
Moc [W]150250500750132023602750
Pobór prądu [A]1,231,12,23,32,13,654,3
Wydajność m3/h przy strumieniu powietrza: - prostopadle2370383056606800104501360016740
Wydajność m3/h przy strumieniu powietrza: - równolegle225236395377646099281292015903
Obroty [min-1]1600145015001440135015401300
Poziom ciśnienia akustycznego [db(A)/3 m]35443950455050
Temperatura pracy (ºC)-40 +80-25 +60-25 +50-25 +60-25 +50-25 +60-25 +55
Stopień ochronyIP X4IP X4IP X4IP X4IP X4IP X4IP X4

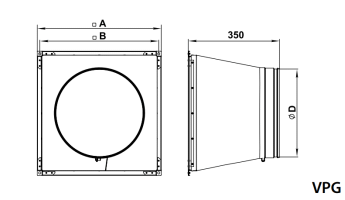

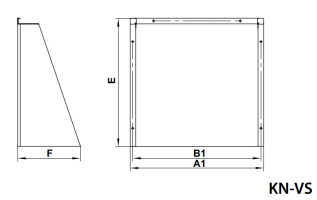

Wymiary wentylatorów i akcesoriów:

TypWymiary (mm)Waga (kg)Dostępne wersje wyposażeniaWymiary (mm)
AVPGVVGKN-VSAA1BB1CDEF
VS 315 EC50025,7VPG 500/315VVG 500x500KN-VS 315-355490478470458445315458225
VS 355 EC50029,3VPG 500/355VVG 500x500KN-VS 315-355490478470458445355458225
VS 400 EC67042,2VPG 670/400VVG 670x670KN-VS 400-500660648640628615400628321
VS 450 EC67046,3VPG 670/450VVG 670x670KN-VS 400-500660648640628615450628321
VS 500 EC67050VPG 670/500VVG 670x670KN-VS 400-500660648640628615500628321
VS 560 EC80060,5VPG 800/560VVG 800x800KN-VS 560-630790778770758745560758421
VS 630 EC80069VPG 800/630VVG 800x800KN-VS 560-630790778770758745630758421

Wykresy:

PunktMoc [W]
VS 315 ECVS 355 ECVS 400 ECVS 450 EC
1115250500574
2137250500750
3150250500750
4137250500750
577121277337
6102164383458
7118185424557
8102158382502
93773153178
105099212242
1157112235294
125096212265
1314407479
141954102107
152261113130
161953102117
PunktMoc [W]
VS 500 ECVS 560 ECVS 630 EC
1121518401779
2132022962509
3132023602750
4132023132651
563012401060
682316721495
792917361648
879516691584
9364601581
10476811819
11538842902
12460810868
13187231273
14244312385
15275324425
16236311408

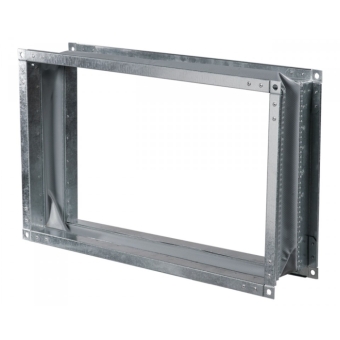

VVG
