VK
Zastosowanie

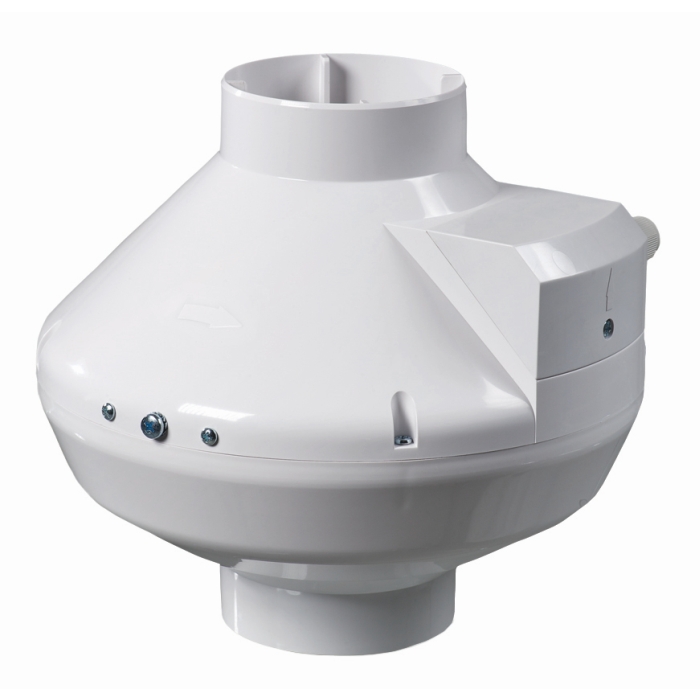

Kanałowe wentylatory odśrodkowe serii VK, są wykorzystywane w wentylacji nawiewno-wywiewnej, pojedynczych pomieszczeń, budynków zbiorowego zamieszkania oraz użyteczności publicznej. Do wentylacji z zaostrzonymi rygorami poziomu hałasu, proponowane są warianty o cichym trybie pracy – wersje Q. Dzięki obudowie z plastiku – ABS, wentylatory nie ulegają korozji, co pozwala stosować je do wentylacji wywiewnych ubikacji, kuchni i innych pomieszczeńz podwyższoną wilgotnością otoczenia.
Konstrukcja
Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego – ABS, które to posiada wysoką odporność na warunki atmosferyczne i dużą wytrzymałość mechaniczną. Wentylator posiada hermetyczną skrzynkę przyłączeniową.
Silnik
Do produkcji w wentylatorze stosowane są jednofazowe silniki z zewnętrznym wirnikiem, z łopatkami zagiętymi do tyłu. Silnik ma wbudowane zabezpieczenie zapobiegające jego przegrzaniu z automatycznym restartem. Modele VKS różnią się od analogicznych modeli VK, mocą silnika. Dla wydłużenia okresu eksploatacji wentylatora w silniku zastosowane są łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora, podczas procesu montażu każda turbina poddawana jest dynamicznemu wyważeniu, co zapewnia m.in. niski poziom szumu pracy wentylatora.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Mocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
Dane techniczne
VK 100 Q | VK 100 | VK 125 Q | VK 125 | VK 150 | VK 200 | VKS 200 | VK 250Q | VK 250 | |
---|---|---|---|---|---|---|---|---|---|
Napięcie [V] | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
Moc [W] | 62 | 80 | 61 | 79 | 80 | 107 | 173 | 108 | 173 |
Pobór prądu [A] | 0,38 | 0,34 | 0,38 | 0,34 | 0,35 | 0,47 | 0,76 | 0,47 | 0,76 |
Wydajność [m3/h] | 205 | 250 | 260 | 355 | 460 | 780 | 930 | 865 | 1080 |
Obroty [min-1] | 2650 | 2820 | 2610 | 2800 | 2725 | 2660 | 2125 | 2560 | 2090 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 36 | 46 | 36 | 40 | 42 | 48 | 48 | 47 | 49 |
Temperatura pracy [°C] | -25 +55 | -25 +55 | -25 +55 | -25 +55 | -25 +55 | -25 +55 | -25 +55 | -25 +55 | -25 +55 |
Klasa energetyczna | C | C | C | B | B | B | B | B | B |
Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |
Wymiary wentylatorów:
Typ | Wymiary (mm) | Waga (kg) | ||||||
---|---|---|---|---|---|---|---|---|
ØD | ØD1 | B | L | L1 | L2 | L3 | ||
VK 100 Q/VK 100 | 100 | 250 | 270 | 230 | 30 | 27 | 30 | 2,01 |
VK 125 Q/VK 125 | 125 | 250 | 270 | 220 | 30 | 27 | 30 | 2,2 |
VK 150 | 150/160 | 300 | 310 | 286 | 30 | 30 | 30 | 2,45 |
VK 200 | 200 | 340 | 354 | 276 | 30 | 30 | 40 | 3,0 |
VKS 200 | 200 | 340 | 354 | 276 | 30 | 30 | 40 | 4,3 |
VK 250 Q/VK 250 | 250 | 340 | 354 | 265 | 30 | 30 | 40 | 4,3 |

Wykresy:
