VKVz EC
Zastosowanie
Wentylatory dachowe serii VKVz EC i VKHz EC wykorzystywane są w wywiewnej wentylacji pomieszczeń wymagających energooszczędnych rozwiązań, przy zachowaniu efektywnej wymiany powietrza. Zastosowanie silników EC redukuje zużycie energii o 35% przy jednoczesnym utrzymaniu wysokiego poziomu wydajności i niskiego poziomu hałasu. Zalecane do instalacji w obiektach użytku publicznego takich jak banki, supermarkety, sklepy, restauracje. Wentylatory przeznaczone są do montażu na podstawach dachowych lub tłumiących.
Konstrukcja
Obudowa wykonana jest ze stali ocynkowanej.
Silnik
W wentylatorach zastosowane są silniki prądu stałego o wysokiej sprawności, z zewnętrznym wirnikiem, wyposażone w wentylator z łopatkami zagiętymi do tyłu. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. Silniki elektro-komutatorowe (EC) charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (dochodzący do 90%).
Regulacja prędkości
Włączenie wentylatora i sterowanie jego wydajnością odbywa się przy pomocy zewnętrznego sygnału sterującego 0-10 V (na przykład za pomocą regulatora dla silników EC). Regulowanie wydajnością może odbywać się w zależności od poziomu temperatury, ciśnienia, zadymienia lub innych parametrów systemu. Przy zmianie wartości parametru sterującego silnik EC zmienia prędkość obrotową, dostosowując ją do wymagań systemu. Regulacja jest możliwa zarówno w sieciach 50 Hz jak i 60 Hz. Możliwe jest także centralne sterowanie wentylatorami w ramach zintegrowanej sieci, przy zastosowaniu odpowiedniego oprogramowania.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdują-cym się w DTR.
| VKVz/VKHz 190 EC* | VKVz/VKHz 225 EC | VKVz/VKHz 250 EC | VKVz/VKHz 280 EC | |
|---|---|---|---|---|
| Napięcie [V/50 Hz] | 1~230 | 1~230 | 1~230 | 1~200-277 |
| Moc [W] | 102 | 101 | 161 | 182 |
| Pobór prądu [A] | 0,77 | 0,80 | 1,29 | 1,34 |
| Wydajność [m3/h] | 670 | 1290 | 1470 | 2330 |
| Prędkość obrotowa [min-1] | 3520 | 2400 | 3300 | 2610 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 52 | 47 | 54 | 48 |
| Temperatura pracy [°C] | od -25 do +60 | od -25 do +60 | od -25 do +60 | od -20 do +60 |
| Stopień ochrony | IPX4 | IPX4 | IPX4 | IPX4 |
| VKVz/VKHz 310 EC | VKVz/VKHz 355 EC | VKVz/VKHz 400 EC | VKVz/VKHz 450 EC | |
|---|---|---|---|---|
| Napięcie [V/50 Hz] | 1~200-277 | 1~200-277 | 1~200-277 | 3~380-480 |
| Moc [W] | 391 | 669 | 526 | 1323 |
| Pobór prądu [A] | 1,72 | 9,36 | 3,90 | 3,27 |
| Wydajność [m3/h] | 3100 | 3830 | 5380 | 8110 |
| Prędkość obrotowa [min-1] | 2600 | 1550 | 1450 | 1560 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 49 | 51 | 58 | 63 |
| Temperatura pracy [°C] | od -20 do +60 | od -25 do +50 | od -25 do +50 | od -20 do +60 |
| Stopień ochrony | IPX4 | IPX4 | IPX4 | IPX4 |
| VKVz/VKHz 500 EC | VKVz/VKHz 560 EC | VKVz/VKHz 630 EC | |
|---|---|---|---|
| Napięcie [V/50 Hz] | 3~380-480 | 3~380-480 | 3~380-480 |
| Moc [W] | 1350 | 2412 | 2973 |
| Pobór prądu [A] | 2,08 | 3,83 | 4,66 |
| Wydajność [m3/h] | 10 900 | 13 640 | 18 270 |
| Prędkość obrotowa [min-1] | 1480 | 1540 | 1450 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 67 | 69 | 71 |
| Temperatura pracy [°C] | od -25 do +50 | od -25 do +60 | od -25 do +55 |
| Stopień ochrony | IPX4 | IPX4 | IPX4 |
Wymiary wentylatorów:
| Typ | Wymiary [mm] | Waga [kg] | ||
|---|---|---|---|---|
| A | B | C | ||
| VKVz 190 EC | 417 | 354 | 166 | 7 |
| VKVz 225 EC | 417 | 355 | 210 | 7 |
| VKVz 250 EC | 481 | 425 | 236 | 11 |
| VKVz 280 EC | 547 | 425 | 274 | 14 |
| VKVz 310 EC | 613 | 477 | 296 | 20 |
| VKVz 355 EC | 738 | 598 | 326 | 23 |
| VKVz 400 EC | 738 | 598 | 371 | 35 |
| VKVz 450 EC | 738 | 668 | 425 | 44 |
| VKVz 500 EC | 859 | 668 | 455 | 52 |
| VKVz 560 EC | 859 | 833 | 478 | 63 |
| VKVz 630 EC | 951 | 890 | 530 | 80 |
Wykresy:

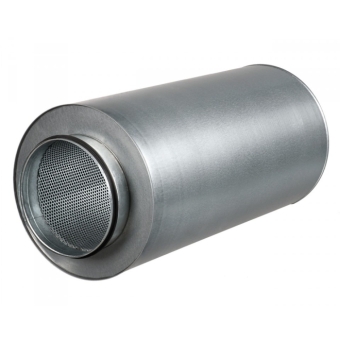

SR

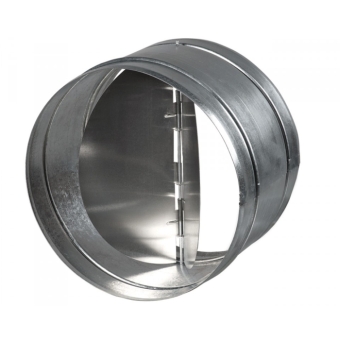

KOM

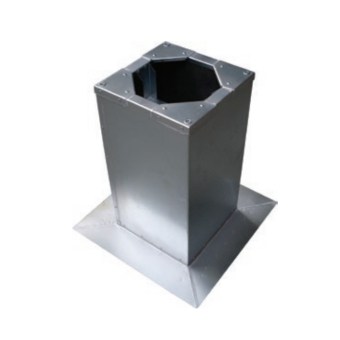

PD/PDI
