VKVz
Zastosowanie
Wentylatory dachowe VKVz i VKHz mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.
Konstrukcja
Obudowa wykonana jest ze stali ocynkowanej.
Silnik
2-, 4- lub 6-biegunowy jedno- lub trójfazowy asynchroniczny silnik z zewnętrznym wirnikiem z łopatkami wygiętymi do tyłu. Silnik jest wyposażony w termiczne zabezpieczenie przed przegrzaniem z automatycznym restartem, a także łożyska kulkowe zapewniające długą żywotność. Turbina jest dynamicznie wyważana podczas montażu, co zapewnia precyzyjne funkcjonowanie, bezpieczną obsługę i niski poziom hałasu. Stopień ochrony silnika IP44, IP54.
Regulacja prędkości
Możliwa jest płynna i skokowa regulacja prędkości. Odbywa się ona za pomocą regulatora tyrystorowego lub transformatorowego. Do jednego regulatora można podłączyć kilka wentylatorów w przypadku całkowitej mocy i prądu roboczego nie przekraczać wartości znamionowe regulatora.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
| VKVz/VKHz 2E 190 | VKVz/VKHz 2E 225 | |||
|---|---|---|---|---|
| Napięcie [V] | 1~230 | 1~230 | ||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 |
| Moc [W] | 69 | 89 | 123 | 169 |
| Pobór prądu [A] | 0.30 | 0.40 | 0.54 | 0.70 |
| Maksymalna wydajność [m3/h] | 610 | 654 | 915 | 1010 |
| Prędkość obrotowa [min-1] | 2680 | 2980 | 2790 | 2820 |
| Poziom ciśnienia akustycznego [dBA] | 48 | 49 | 51 | 52 |
| Temperatura pracy [°C] | -25...+50 | -25...+50 | ||
| Stopień ochrony | IPX4 | IPX4 | ||
| Stopień ochrony silnika | IP44 | IP44 | ||
| Klasa energetyczna | C | - | C | - |
| VKVz/VKHz 2E 250 | VKVz/VKHz 4E 310 | VKVz/VKHz 4D 310 | ||||
|---|---|---|---|---|---|---|
| Napięcie [V] | 1~230 | 1~230 | 3~400 | |||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 | 50 | 60 |
| Moc [W] | 184 | 232 | 141 | 195 | 155 | 202 |
| Pobór prądu [A] | 0.81 | 0.90 | 0.64 | 0.87 | 0.29 | 0.32 |
| Maksymalna wydajność [m3/h] | 1450 | 1320 | 2265 | 2425 | 2300 | 2442 |
| Prędkość obrotowa [min-1] | 2480 | 2320 | 1420 | 1740 | 1410 | 1550 |
| Poziom ciśnienia akustycznego [dBA] | 54 | 53 | 47 | 49 | 47 | 48 |
| Temperatura pracy [°C] | -25...+50 | -25...+50 | -25...+50 | |||
| Stopień ochrony | IPX4 | IPX4 | IPX4 | |||
| Stopień ochrony silnika | IP44 | IP54 | IP54 | |||
| VKVz/VKHz 4E 355 | VKVz/VKHz 4D 355 | VKVz/VKHz 4E 400 | VKVz/VKHz 4D 400 | |||
|---|---|---|---|---|---|---|
| Napięcie [V] | 1~230 | 3~400 | 1~230 | 3~400 | ||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 | 50 | 50 |
| Moc [W] | 219 | 304 | 264 | 330 | 457 | 420 |
| Pobór prądu [A] | 0.96 | 1.33 | 0.58 | 0.64 | 2.00 | 0.99 |
| Maksymalna wydajność [m3/h] | 2480 | 2976 | 3290 | 3540 | 3950 | 3950 |
| Prędkość obrotowa [min-1] | 1420 | 1580 | 1430 | 1650 | 1440 | 1440 |
| Poziom ciśnienia akustycznego [dBA] | 51 | 52 | 52 | 53 | 55 | 55 |
| Temperatura pracy [°C] | -25...+50 | -30...+60 | -30...+60 | -30...+60 | ||
| Stopień ochrony | IPX4 | IPX4 | IPX4 | IPX4 | ||
| Stopień ochrony silnika | IP54 | IP54 | IP54 | IP54 | ||
| VKVz/VKHz 4E 450 | VKVz/VKHz 4D 450 | VKVz/VKHz 4D 500 | VKVz/VKHz 6E 500 | ||
|---|---|---|---|---|---|
| Napięcie [V] | 1~230 | 3~400 | 3~400 | 1~230 | |
| Częstotliwość [Hz] | 50 | 50 | 50 | 50 | 60 |
| Moc [W] | 749 | 755 | 1527 | 407 | 673 |
| Pobór prądu [A] | 3.35 | 1.50 | 2.64 | 1.81 | 3.05 |
| Maksymalna wydajność [m3/h] | 6180 | 5920 | 8435 | 5680 | 6532 |
| Prędkość obrotowa [min-1] | 1400 | 1440 | 1460 | 970 | 1120 |
| Poziom ciśnienia akustycznego [dBA] | 58 | 57 | 62 | 52 | 54 |
| Temperatura pracy [°C] | -30...+60 | -30...+50 | -30...+50 | -25...+60 | |
| Stopień ochrony | IPX4 | IPX4 | IPX4 | IPX4 | |
| Stopień ochrony silnika | IP54 | IP54 | IP54 | IP54 | |
| VKVz/VKHz 4D 560 | VKVz/VKHz 6D 630 | VKVz/VKHz 6D 710 | |
|---|---|---|---|
| Napięcie [V] | 3~400 | 3~400 | 3~400 |
| Częstotliwość [Hz] | 50 | 50 | 50 |
| Moc [W] | 1970 | 1110 | 2583 |
| Pobór prądu [A] | 3.36 | 2.42 | 4.87 |
| Maksymalna wydajność [m3/h] | 13560 | 12640 | 17 010 |
| Prędkość obrotowa [min-1] | 1400 | 957 | 945 |
| Poziom ciśnienia akustycznego [dBA] | 66 | 64 | 67 |
| Temperatura pracy [°C] | -25...+50 | -25...+50 | -25...+70 |
| Stopień ochrony | IPX4 | IPX4 | IPX4 |
| Stopień ochrony silnika | IP54 | IP54 | IP54 |

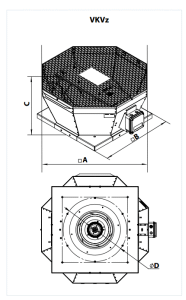

Wymiary wentylatorów:
| Typ | Wymiary (mm) | øD, połączenie kołnierzowe | Waga [kg] | ||
|---|---|---|---|---|---|
| A | B | C | |||
| VKVz 2E 190 | 417 | 355 | 170 | 213 | 7 |
| VKVz 2E 225* | 417 | 355 | 215 | 210 | 7 |
| VKVz 2E 250 | 481 | 425 | 240 | 285 | 9 |
| VKVz 4E 310* | 613 | 477 | 300 | 285 | 20 |
| VKVz 4D 310* | 613 | 477 | 300 | 285 | 19 |
| VKVz 4E 355 | 738 | 598 | 300 | 438 | 26 |
| VKVz 4D 355 | 738 | 598 | 300 | 438 | 26 |
| VKVz 4E 400 | 738 | 598 | 375 | 438 | 33 |
| VKVz 4D 400 | 738 | 598 | 375 | 438 | 33 |
| VKVz 4E 450 | 738 | 668 | 430 | 438 | 41 |
| VKVz 4D 450 | 738 | 668 | 425 | 438 | 41 |
| VKVz 4D 500* | 859 | 668 | 460 | 430 | 52 |
| VKVz 6E 500 | 859 | 668 | 460 | 445 | 52 |
| VKVz 4D 560 | 859 | 833 | 485 | 605 | 63 |
| VKVz 6D 630* | 951 | 939 | 537 | 600 | 81 |
| VKVz 6D 710* | 992 | 980 | 565 | 674 | 114 |
* Przeciwkołnierz (nie wchodzi w skład zestawu dostawy) należy zamontować razem z pierścieniem wlotowym

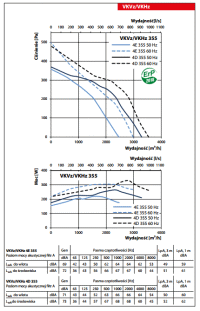

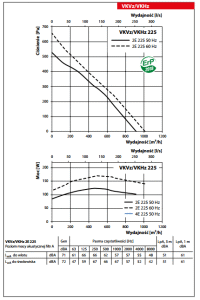

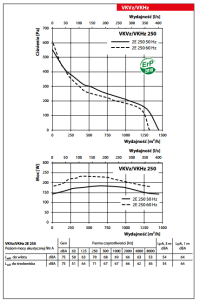

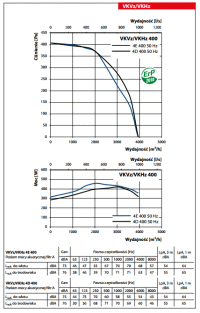

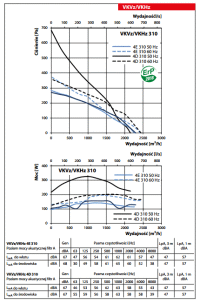

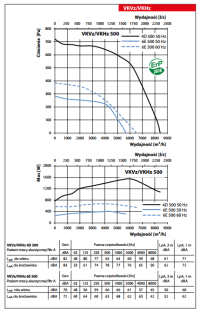

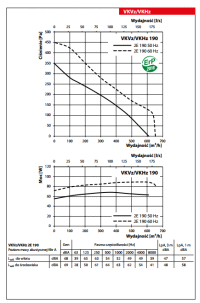

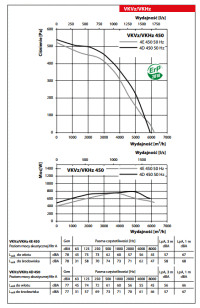

Wykresy:
