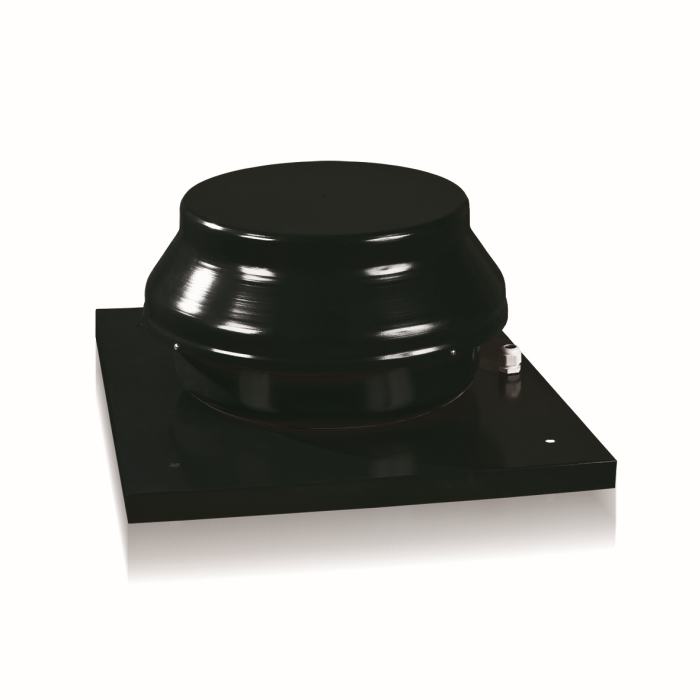

VKMK
Zastosowanie
Wentylatory dachowe VKMK mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Przeznaczone są do montażu na podstawach dachowych izolowanych oraz tłumiących. Wentylatory przystosowane są do przewodów wentylacyjnych o średnicy od 150 do 315 mm.
Konstrukcja
Obudowa wentylatora wykonana jest ze stali z polimerową powłoką.
Silnik
W wentylatorach wykorzystano jednofazowe silniki z zewnętrznym wirnikiem, o łopatkach zagiętych do tyłu. Dla wydłużenia okresu eksploatacji stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie, co zapewnia m.in. niski poziom szumu pracy wentylatora. Silnik te posiada klasę bezpieczeństwa: IP X4.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej izolowanej lub tłumiącej, ustawionej bezpośrednio nad kanałem wentylacyjnym. Do trwałego przymocowania wentylatora do podłoża lub podstawy służy kwadratowa płyta montażowa. Przyłączenie elektryczne oraz instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
Dane techniczne
| VKMK 150 | VKMK 200 | VKMK 250 | VKMK 315 | |
|---|---|---|---|---|
| Napięcie [V] | 230 | 230 | 230 | 230 |
| Moc [W] | 98 | 154 | 194 | 296 |
| Pobór prądu [A] | 0,43 | 0,67 | 0,85 | 1,34 |
| Wydajność [m3/h] | 555 | 950 | 1310 | 1880 |
| Obroty [min-1] | 2705 | 2375 | 2790 | 2720 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 47 | 48 | 52 | 54 |
| Temperatura pracy [ºC] | -25 +55 | -25 +50 | -25 +50 | -25 +45 |
| Klasa energetyczna | B | B | - | - |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 |
Wymiary wentylatorów:
| Typ | Wymiary (mm) | Waga (kg) | ||||
|---|---|---|---|---|---|---|
| ØD | ØD1 | H | L | L1 | ||
| VKMK 150 | 149 | 400 | 230 | 440 | 330 | 7,2 |
| VKMK 200 | 198 | 400 | 250 | 440 | 330 | 8,1 |
| VKMK 250 | 248 | 400 | 249 | 590 | 450 | 10,1 |
| VKMK 315 | 315 | 500 | 269 | 590 | 450 | 10,1 |
Wykresy:
Akcesoria
SR
KOM
PD/PDI/PDIT
