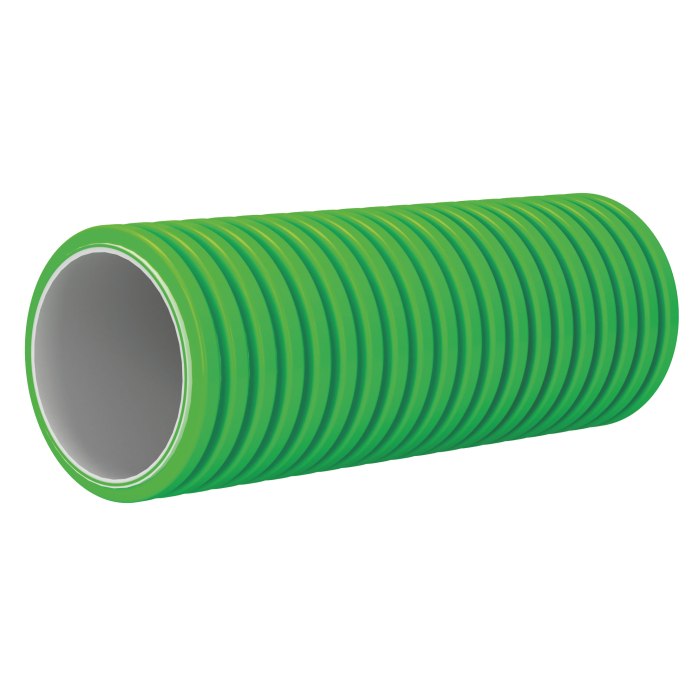

Kanał elastyczny o przekroju okrągłym fi 75 mm z powłoką antybakteryjną i antystatyczną
ZALETY
Łatwy montaż, możliwy bez przeszkolenia i użycia specjalistycznych narzędzi
Powłoka antygrzybiczna, zapewnia skuteczne działanie antybakteryjne i skutecznie przeciwdziała pojawieniu się grzybów
Powłoka antystatyczna, utrudnia osadzanie się kurzu w kanałach, a gładka powierzchnia ułatwia ich ewentualne czyszczenie
Szybki i wygodny montaż, dzięki zastosowaniu kanałów elastycznych i uniwersalnych elementów mocujących
Zastosowanie
Dystrybucja powietrza w systemach wentylacji nawiewnej i wywiewnej pomieszczeń mieszkalnych.
Charakterystyka
polietylen o wysokiej gęstości (HDPE),
promień gięcia 150 mm,
sztywność obwodowa 8 kN/m2 wg EN ISO 9969.
temperatura pracy: od -20 do +60°С.
gładka powierzchnia wewnętrzna minimalizuje opory powietrza
Dane techniczne
| Nominalna średnica kanału [mm] | DN 75 | ||||
| Prędkość przepływu [m/s] | 2 | 2,5 | 3 | ||
| 1 kanał - wydajność [m3/h] | 22 | 28 | 34 | ||
| 2 kanały - wydajność [m3/h] | 45 | 56 | 67 | ||
| 3 kanały - wydajność [m3/h] | - | - | - | ||
| Opór [Pa] | |||||
| Długość kanału [m] | 2 | 2,5 | 3,4 | 4,8 | |
| 4 | 5,0 | 6,8 | 9,6 | ||
| 6 | 7,5 | 10,2 | 14,4 | ||
| 8 | 10,0 | 13,6 | 19,2 | ||
| 10 | 12,5 | 17,0 | 24,0 | ||
| 12 | 15,0 | 20,4 | 28,8 | ||
| 14 | 17,5 | 23,8 | 33,6 | ||
| 16 | 20,0 | 27,2 | 38,4 | ||
| 18 | 22,5 | 30,6 | 43,2 | ||
Wymiary
| Wymiary [mm] | Kolor | 0D | 0D1 | L |
|---|---|---|---|---|
| FlexiVent 01755000 | Granatowy | 75 | 63,3 | 50 |
| FlexiVent 0101755000 | Zielony | 75 | 63,3 | 50 |
Uszczelka
Kolano okrągłe
Łącznik kanałów okrągły
Łącznik kanałów FlexiVent i systemu 204x60 mm
Przepustnica dławiąca
Nożyk do cięcia rur elastycznych
Uchwyt do montażu rur elastycznych
