OV1
Zastosowanie
Wywiewne systemy wentylacji dla różnego typu pomieszczeń, gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 mogą być również stosowane do prostego wyrzutu powietrza przez ścianę, istnieje także możliwość instalacji wentylatorów serii OV1 na ścianach zewnętrznych.
Konstrukcja
Obudowy wentylatorów OV1 wykonane są z blachy stalowej z powłoką polimerową. Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.
Silnik
W wentylatorach zastosowane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Stopień ochrony silnika: IP 24.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
W zależności od serii, wentylator montuje się w kanale albo bezpośrednio na ścianie.

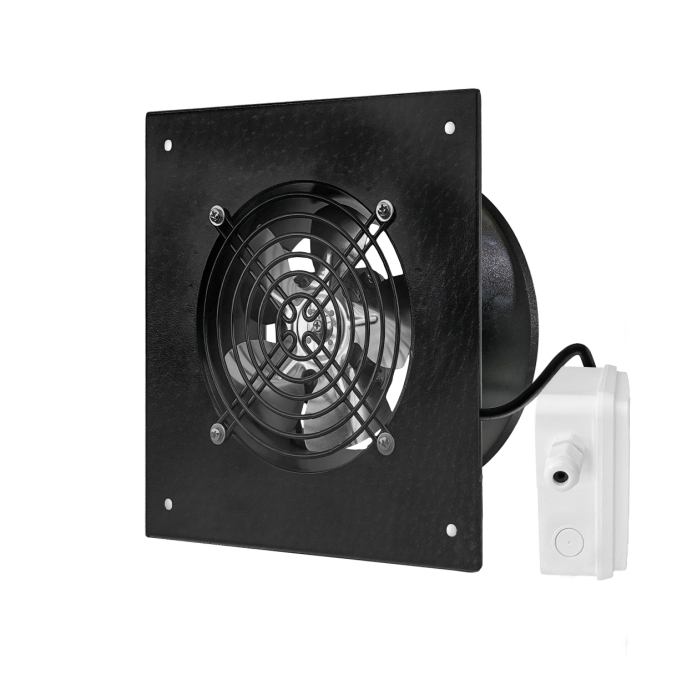

OV1 - montaż na ścianie przy pomocy prostokątnej płyty montażowej.
| OV1 /VKOMz 150 | OV1 /VKOMz 200 | OV1 /VKOMz 250 | OV1 /VKOMz 315 | |
|---|---|---|---|---|
| Napięcie [V] | 230 | 230 | 230 | 230 |
| Moc [W] | 36 | 43 | 68 | 110 |
| Pobór prądu [A] | 0,26 | 0,28 | 0,48 | 0,75 |
| Wydajność [m3/h] | 200 | 405 | 1070 | 1700 |
| Obroty [min-1] | 1300 | 1300 | 1300 | 1300 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 33 | 32 | 37 | 42 |
| Temperatura pracy [ºC] | 40 | 40 | 40 | 40 |
| Stopień ochrony | IP 24 | IP 24 | IP 24 | IP 24 |

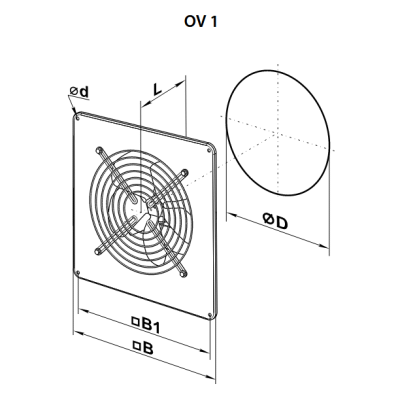

Wymiary:
| Typ | Wymiary [mm] | Waga [kg] | ||||
|---|---|---|---|---|---|---|
| ØD | Ød | B | B1 | L | ||
| OV1 150 | 162 | 7 | 250 | 210 | 120 | 2,5 |
| OV1 200 | 208 | 7 | 312 | 260 | 120 | 3,0 |
| OV1 250 | 262 | 7 | 370 | 320 | 140 | 3,5 |
| OV1 315 | 312 | 9 | 430 | 380 | 170 | 6,1 |
Wykresy
