OV
Zastosowanie
Wywiewne i nawiewno-wywiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są także w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Stosowane mogą być również do spiętrzenia powietrza w systemach wentylacji przeciwpożarowej. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.
Konstrukcja
Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF posiada skrzynkę zaciskową z boku na obudowie.
Silnik
Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy)jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK).

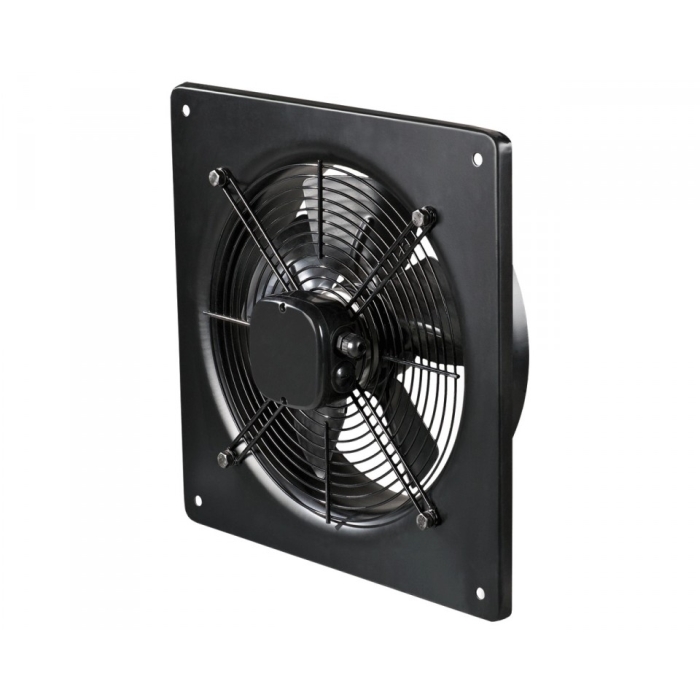

OV - instalowanie na ścianie za pomocą prostokątnej płyty montażowej.
OVK - instalowanie na ścianie przy pomocy okrągłej płyty montażowej.
VKF - instalacja na kanale wentylacyjnym przy pomocy kołnierzy.
Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
| OV/OVK/VKF 2E 200 | OV/OVK/VKF 2E 250 | OV/OVK/VKF 2D 250 | OV/OVK/VKF 4E 250 | OV/OVK/VKF 4D 250 | OV/OVK/VKF 2E 300 | |
|---|---|---|---|---|---|---|
| Napięcie [V] | 230 | 230 | 3~ 400 | 230 | 3~ 400 | 230 |
| Moc [W] | 55 | 80 | 80 | 50 | 60 | 145 |
| Pobór prądu [A] | 0.26 | 0.4 | 0.22 | 0.22 | 0.17 | 0.66 |
| Wydajność [m3/h] | 860 | 1050 | 1060 | 800 | 850 | 2230 |
| Obroty [min-1] | 2300 | 2400 | 2600 | 1380 | 1400 | 2300 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 50 | 60 | 60 | 55 | 55 | 60 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Klasa energetyczna** | C | B | B | - | - | - |
| Stopień ochrony | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) |
| OV/OVK/VKF 2D 300 | OV/OVK/VKF 4E 300 | OV/OVK/VKF 4D 300 | OV/OVK/VKF 4E 350 | OV/OVK/VKF 4D 350 | OV/OVK/VKF 4E 400 | |
|---|---|---|---|---|---|---|
| Napięcie [V] | 3~ 400 | 230 | 3~ 400 | 230 | 3~ 400 | 230 |
| Moc [W] | 145 | 75 | 75 | 140 | 140 | 180 |
| Pobór prądu [A] | 0.25 | 0.35 | 0.22 | 0.65 | 0.38 | 0.82 |
| Wydajność [m3/h] | 2310 | 1340 | 1310 | 2500 | 2520 | 3580 |
| Obroty [min-1] | 2350 | 1350 | 1380 | 1380 | 1380 | 1380 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 60 | 58 | 58 | 62 | 62 | 63 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Stopień ochrony | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) |
| OV/OVK/VKF 4D 400 | OV/OVK/VKF 4E 450 | OV/OVK/VKF 4D 450 | OV/OVK/VKF 4E 500 | OV/OVK 4D 500 | OV/OVK/VKF 4E 550 | |
|---|---|---|---|---|---|---|
| Napięcie [V] | 3~ 400 | 230 | 3~ 400 | 230 | 3~ 400 | 230 |
| Moc [W] | 180 | 250 | 250 | 420 | 450 | 550 |
| Pobór prądu [A] | 0.47 | 1.2 | 0.6 | 1.95 | 0.9 | 2.55 |
| Wydajność [m3/h] | 3740 | 4680 | 5280 | 7060 | 6570 | 8800 |
| Obroty [min-1] | 1380 | 1350 | 1360 | 1300 | 1300 | 1300 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 64 | 64 | 65 | 69 | 72 | 70 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Stopień ochrony | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 | IP 24 (VKF IP X4) |
| OV/OVK 4D 550 | OV/OVK/VKF 4E 630 | OV/OVK 4D 630 | OV/OVK 6E 630 | |
|---|---|---|---|---|
| Napięcie [V] | 3~ 400 | 230 | 3~ 400 | 1~ 230 |
| Moc [W] | 750 | 750 | 800 | 540 |
| Pobór prądu [A] | 1.5 | 3.5 | 1.6 | 2.4 |
| Wydajność [m3/h] | 9700 | 11900 | 12200 | 10900 |
| Obroty [min-1] | 1350 | 1360 | 1320 | 850 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 73 | 75 | 78 | 72 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Stopień ochrony | IP 24 | IP 24 (VKF IP X4) | IP 24 | IP 24 |
Wymiary wentylatorów:
| Typ | Wymiary (mm) | Waga (kg) | ||||
|---|---|---|---|---|---|---|
| ØD | Ød | B | B1 | L | ||
| OV 2E 200 | 210 | 7 | 312 | 260 | 145 | 3,9 |
| OV 2E 250 / OV 2D 250 | 260 | 7 | 370 | 320 | 155 | 4,2 |
| OV 4E 250 / OV 4D 250 | 260 | 7 | 370 | 320 | 155 | 4,1 |
| OV 2E 300 | 326 | 9 | 430 | 380 | 195 | 5,3 |
| OV 2D 300 | 326 | 9 | 430 | 380 | 155 | 5,3 |
| OV 4E 300 | 326 | 9 | 430 | 380 | 195 | 5,1 |
| OV 4D 300 | 326 | 9 | 430 | 380 | 155 | 5,1 |
| OV 4E 350 / OV 4D 350 | 388 | 9 | 485 | 435 | 200 | 7,1 |
| OV 4E 400 / OV 4D 400 | 417 | 9 | 540 | 490 | 240 | 8,8 |
| OV 4E 450 / OV 4D 450 | 465 | 11 | 576 | 535 | 250 | 10,6 |
| OV 4E 500 / OV 4D 500 | 520 | 11 | 655 | 615 | 260 | 14,2 |
| OV 4E 550 / OV 4D 550 | 570 | 11 | 725 | 675 | 280 | 16,6 |
| OV 4E 630 / OV 4D 630 | 650 | 11 | 800 | 710 | 295 | 22,6 |
| OV 6E 630 | 650 | 11 | 800 | 710 | 295 | 22,6 |
| Typ | Wymiary (mm) | Waga (kg) | ||||
|---|---|---|---|---|---|---|
| ØD | ØD1 | ØD2 | Ød | L | ||
| OVK 2E 200 | 210 | 250 | 280 | 7 | 145 | 2,5 |
| OVK 2E 250 / OVK 2D 250 | 260 | 295 | 320 | 7 | 155 | 3,4 |
| OVK 4E 250 / OVK 4D 250 | 260 | 295 | 320 | 7 | 155 | 3,4 |
| OVK 2E 300 | 326 | 380 | 397 | 9 | 195 | 4,4 |
| OVK 2D 300 | 326 | 380 | 397 | 9 | 155 | 4,4 |
| OVK 4E 300 | 326 | 380 | 397 | 9 | 195 | 4,7 |
| OVK 4D 300 | 326 | 380 | 397 | 9 | 155 | 4,7 |
| OVK 4E 350 / OVK 4D 350 | 388 | 442 | 460 | 9 | 200 | 6,3 |
| OVK 4E 400 / OVK 4D 400 | 417 | 504 | 528 | 9 | 240 | 8,3 |
| OVK 4E 450 / OVK 4D 450 | 465 | 578 | 607 | 11 | 250 | 9,8 |
| OVK 4E 500 / OVK 4D 500 | 520 | 590 | 655 | 11 | 260 | 12,2 |
| OVK 4E 550 / OVK 4D 550 | 570 | 645 | 710 | 11 | 280 | 15,0 |
| OVK 4E 630 / OVK 4D 630 | 650 | 760 | 800 | 11 | 295 | 20,8 |
| OVK 6E 630 | 650 | 760 | 800 | 11 | 295 | 20,8 |
| Typ | Wymiary (mm) | Waga (kg) | |||||
|---|---|---|---|---|---|---|---|
| ØD | ØD1 | ØD2 | Ød | B | L | ||
| VKF 2E 200 | 205 | 235 | 255 | 7 | 290 | 120 | 1,95 |
| VKF 2E 250 / VKF 2D 250 | 260 | 286 | 306 | 7 | 340 | 150 | 3,84 |
| VKF 4E 250 / VKF 4D 250 | 260 | 286 | 306 | 7 | 340 | 150 | 3,96 / 3,84 |
| VKF 2E 300 / VKF 2D 300 | 310 | 356 | 382 | 7 | 410 | 160 | 5,31 |
| VKF 4E 300 / VKF 4D 300 | 310 | 356 | 382 | 7 | 410 | 160 | 5,59 / 5,31 |
| VKF 4E 350 / VKF 4D 350 | 362 | 395 | 421 | 9,5 | 450 | 160 | 6,37 |
| VKF 4E 400 / VKF 4D 400 | 412 | 438 | 465 | 9,5 | 500 | 170 | 8,39 |
| VKF 4E 450 / VKF 4D 450 | 462 | 487 | 515 | 9,5 | 550 | 200 | 10,65 |
| VKF 4E 500 | 515 | 541 | 570 | 9,5 | 600 | 220 | 12,65 |
| VKF 4E 550 | 565 | 605 | 636 | 11,5 | 660 | 230 | 17,3 |
| VKF 4E 630 | 645 | 674 | 715 | 11,5 | 740 | 250 | 20,13 |
Wykresy:
Akcesoria

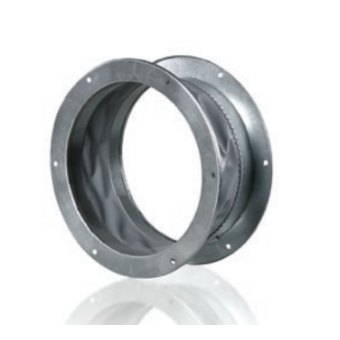

VVGF
