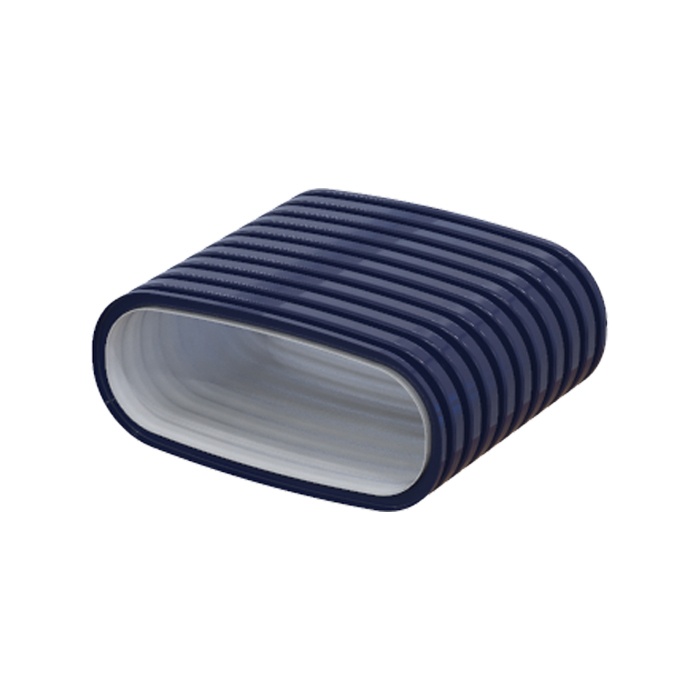

Kanał elastyczny o przekroju owalnym 52x117 mm
ZALETY
Łatwy montaż, możliwy bez przeszkolenia i użycia specjalistycznych narzędzi
Mała wysokość systemu, pozwala na łatwe ukrycie rekuperacji i możliwość zastosowania jej w każdym budynku
Niski poziom hałasu, zapewniony przez optymalne zaprojektowanie wszystkich elementów instalacji, gwarantuje najwyższy komfort użytkowania
Szybki i wygodny montaż, dzięki zastosowaniu kanałów elastycznych i uniwersalnych elementów mocujących
Wytrzymałość, zastosowane wysokiej jakości tworzywo gwarantuje wysoką wytrzymałość na duże obciążenia zewnętrzne
Zastosowanie
Dystrybucja powietrza w systemach wentylacji nawiewnej i wywiewnej pomieszczeń mieszkalnych.
Charakterystyka:
- polietylen o wysokiej gęstości (HDPE),
- promień gięcia w poziomie 300 mm, promień gięcia w pionie 200 mm,
- sztywność obwodowa 8 kN/m2 wg EN ISO 9969,
- temperatura pracy: od -20 do +60oС,
- gładka powierzchnia wewnętrzna minimalizuje opory powietrza,
- zalecany przepływ powietrza 40 m3/h
| Nominalna średnica kanału [mm] | DN 52 | |||
| Prędkość przepływu [m/s] | 2 | 2,5 | 3 | |
| 1 kanał — wydajność [m3/h] | 28 | 35 | 42 | |
| 2 kanały — wydajność [m3/h] | 56 | 70 | 84 | |
| Spadek ciśnienia [Pa] | ||||
| Długość kanału [m] | ||||
| 2 | 4,4 | 6,8 | 9,8 | |
| 4 | 8,7 | 13,6 | 19,6 | |
| 6 | 13,1 | 20,4 | 29,4 | |
| 8 | 17,4 | 27,2 | 39,2 | |
| 10 | 21,8 | 34,0 | 49,0 | |
| 12 | 26,1 | 40,8 | 59,8 | |
| 14 | 30,5 | 47,6 | 68,6 | |
| 16 | 34,8 | 54,4 | 78,4 | |
| 18 | 39,2 | 61,3 | 88,2 | |
Wymiary
| Kolor | H [mm] | W [mm] | L [mm] | |
|---|---|---|---|---|
| FlexiVent 01525000 | Granatowy | 52 | 117 | 50 |
| FlexiVent 0101525000 | Zielony | 52 | 117 | 50 |
Wykres
Produkt nie posiada dodatkowych akcesoriów
