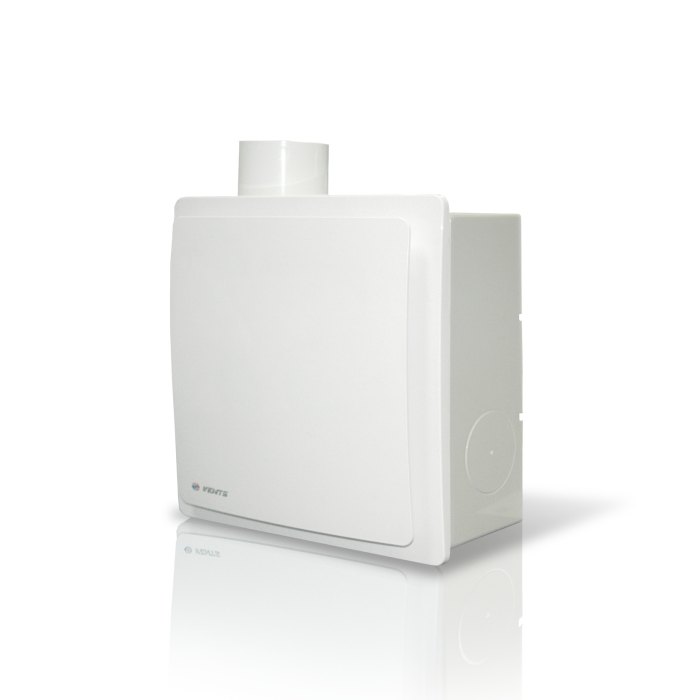

VNV-1 80 KV
Zastosowanie
Wentylator znajduje zastosowanie jako element jednorurowego systemu wentylacyjnego oraz wszędzie tam, gdzie występuje niski poziom wilgotności. Przeznaczony do montażu podtynkowego w ścianie, na etapie prac ogólnobudowlanych.
Konstrukcja
Wentylator składa się z:
obudowy wykonanej z ABS-u do montażu podtynkowego, jednostki wentylacyjnej, wyposażonej w króćce przyłączeniowe z zaworem zwrotnym, ułatwiające montaż w systemie wentylacyjnym,
płaskiego kanału frontowego z tworzywa odpornego na działanie UV,
filtra klasy G4 chroniącego silnik przed zanieczyszczeniami, łatwo dostępnego w przypadku konieczności jego wymiany,
stałociśnieniowego silnika o dwóch lub trzech prędkościach, z wirnikiem o stalowych łopatkach zagiętych do tyłu.
Regulacja prędkości
Skokowa regulacja prędkości jest możliwa za pomocą zewnętrznego regulatora prędkości (P3-1-300), dostępnego na osobne zamówienie.
Montaż
Obudowa podtynkowa powinna zostać zamontowana w ścianie na etapie prac ogólnobudowlanych i połączona z głównym pionem wentylacyjnym za pomocą przewodu elastycznego. Obudowa posiada otwór z dławikiem dla wyprowadzenia przyłącza elektrycznego. Front obudowy jest przykryty kartonową płytą zabezpieczającą przed uszkodzeniami i zabrudzeniami w trakcie robót budowlanych. Po zakończeniu prac wykończeniowych należy zdjąć osłonę kartonową i zainstalować wentylator w obudowie.
| VNV-1A 80 KV | |
|---|---|
| Zakres prędkości | 2 |
| Napięcie 50 Hz [V] | 220-240 |
| Moc [W] | 12/17 |
| Pobór prądu [A] | 0,12/0,14 |
| Pole przekroju kabla przyłączeniowego [mm2] | 3 x 1,5 |
| Wydajność [m3/h] | 35/63 |
| Obroty [min-1] | 890/1350 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 26,6/30 |
| Maksymalna temperatura pracy [°C] | 50 |
Wymiary

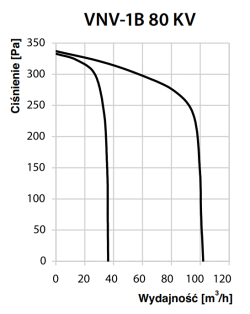

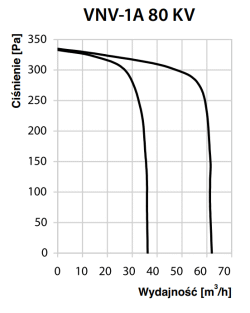

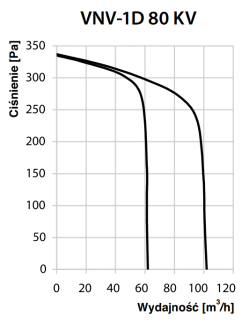

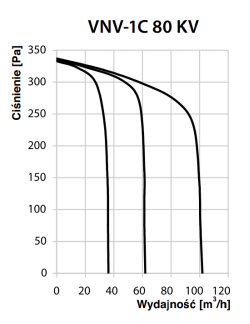

Wykresy
