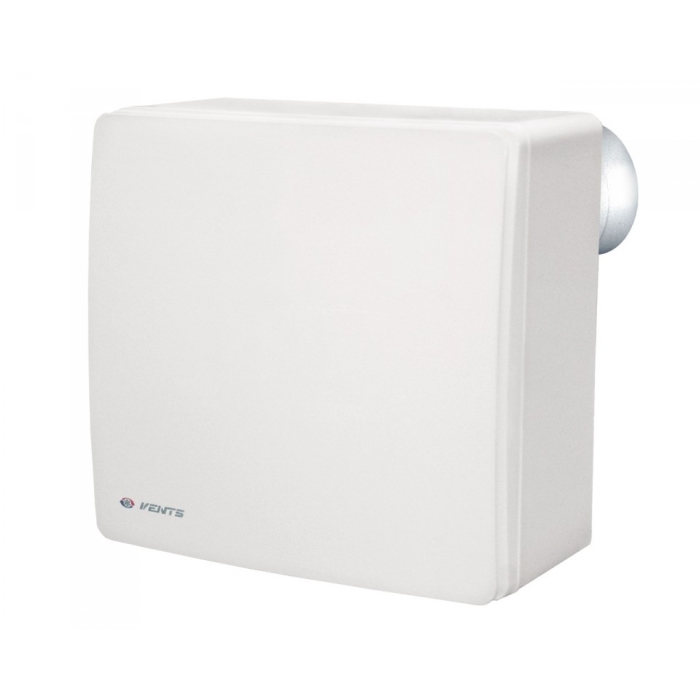

VN-1 80

Zastosowanie

Wentylator znajduje zastosowanie jako element jednorurowego systemu wentylacyjnego oraz wszędzie tam, gdzie występuje wysoki poziom wilgotności. Przeznaczony do montażu natynkowego na ścianie lub suficie.

Konstrukcja

Wentylator składa się z:

obudowy wykonanej z ABS-u do montażu natynkowego,
jednostki wentylacyjnej, wyposażonej w króćce przyłączeniowe z zaworem zwrotnym, ułatwiające montaż w systemie wentylacyjnym,
płaskiego panelu frontowego z tworzywa odpornego na działanie UV
filtra klasy G4 chroniącego silnik przed zanieczyszczeniami, łatwo dostępnego w przypadku konieczności jego wymiany
stałociśnieniowego silnika o dwóch lub trzech prędkościach, z wirnikiem o stalowych łopatkach zagiętych do tyłu.

Obudowa dodatkowo została wyposażona w dławik kablowy umożliwiający bezpieczne przyłączenie do sieci elektrycznej. Panele frontowe dostępne w kilku wariantach kolorystycznych.

Silnik

Stałociśnieniowy silnik zapewnia stały poziom ciśnienia w systemie niezależnie od wahań oporu powietrza. Idealne wyważenie turbiny zapewnia cichą pracę, a zastosowanie spiralnej obudowy podnosi walory aerodynamiczne. Silnik został wyposażony w łożyska kulkowe, zapewniające długą i stabilną pracę. Specjalne zatrzaski obudowy umożliwiają łatwy dostęp do silnika w przypadku konieczności serwisowania.

Regulacja prędkości

Skokowa regulacja prędkości jest możliwa za pomocą zewnętrznego regulatora prędkości, (P3-1-300) dostępnego na osobne zamówienie.

Montaż

Do zamocowania wentylatora na ścianie lub w suficie służą kołki i specjalne uchwyty dołączane do zestawu. Podłączenie do głównego pionu wentylacyjnego jest możliwe za pomocą kanałów elastycznych mocowanych do króćca przyłączeniowego śr. 80 mm za pomocą opaski zaciskowej. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdują-cym się w DTR.

VN-1A 80
Zakres prędkości2
Napięcie 50 Hz [V]220-240
Moc [W]15/25
Pobór prądu [A]0,12/0,14
Pole przekroju kabla przyłączeniowego [mm2]3 x 1,5
Wydajność [m3/h]35/63
Obroty [min-1]890/1350
Poziom ciśnienia akustycznego [dB(A)/3 m]27/36
Maksymalna temperatura pracy [°C]50

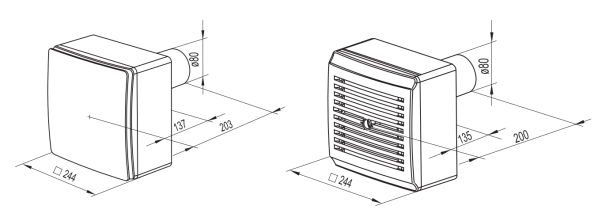

Wymiary

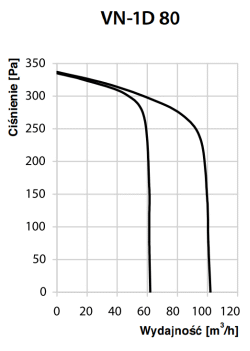

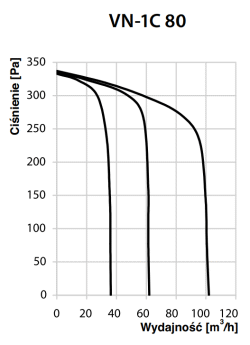

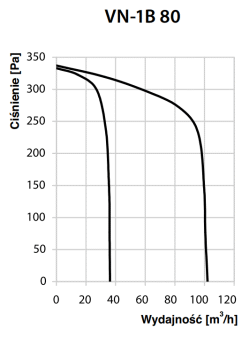

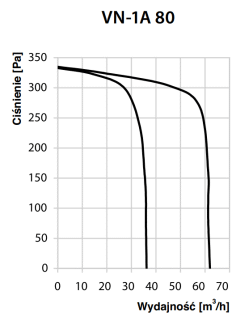

Wykresy:


P2-1-300
