Zastosowanie

Automatyka hydrauliczna przeznaczona jest do zasilania nagrzewnic wodnych i aparatów grzewczych w medium grzewcze jakim jest woda.

Konstrukcja i opis pracy

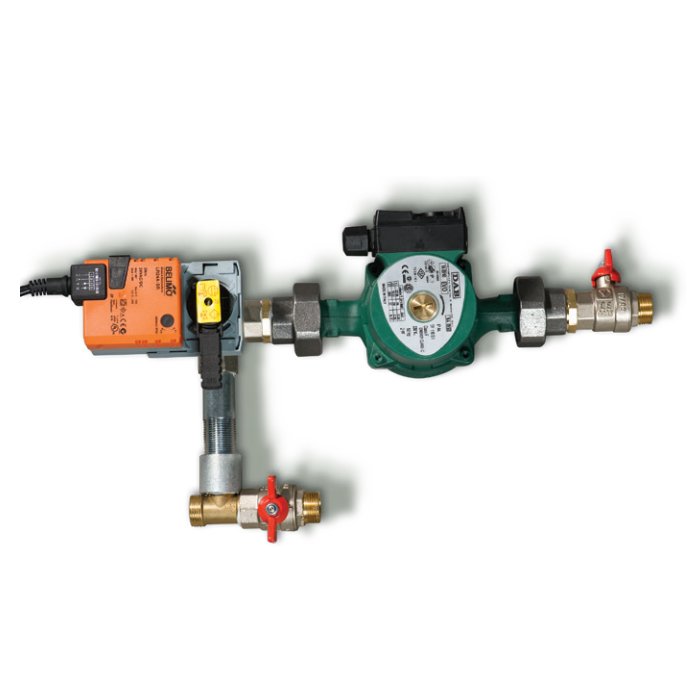

Konstrukcję przedstawia rysunek 1 USVK występuje w prawym lub lewym wykonaniu. USVK składa się z:

Pompy wodnej zapewniającej odpowiedni przepływ czynnika grzewczego;
Siłownika elektrycznego do regulacji ustawienia zaworu trójdrogowego;
Zaworu trójdrogowego służącego do regulacji ilości przepływu czynnika grzewczego przez nagrzewnicę;
Łącznika pomiędzy zasilaniem a powrotem.

Regulacja i obsługa USVK

Montaż i regulacja może być dokonywana tylko przez osoby posiadające stosowne uprawnienia. Zabrania się eksploatacji USVK poza obrębem skali temperatur, pokazanych w instrukcji urządzenia, a także w pomieszczeniach z obecnością agresywnych domieszek oraz w środowisku zagrażającym wybuchem. Przed włączeniem USVK do sieci koniecznie trzeba upewnić, że nie ma widocznych uszkodzeń. Przy regulowaniu węzła wodnego należy przestrzegać następujących reguł:

Konieczne jest zapewnienie poziomego położenia osi wału silnika;
Wykluczyć możliwość przekazu obciążeń mechanicznych na USVK od podłączonych przewodów rurowych;
Należy wykluczyć możliwość przypadkowego zetknięcia przewodów zasilających z ruchomymi częściami USVK.

Podłączenie USVK do magistrali wodnej

Doprowadzenie (odprowadzenie) wody do USVK dokonuje się w bezpośrednim przyłączeniu do stacjonarnej magistrali za pomocą giętkich, metalowo-gumowych węży lub przy użyciu gwintowego połączenia z króćcem wlotowym i wylotowym. Doprowadzenie przewodów rurowych należy wykonać w taki sposób, żeby przy przeprowadzeniu prac serwisowych była możliwość ich szybkiego odłączenia.

Podłączenia elektryczne

Wszystkie elektryczne podłączenia powinny być wykonane przez osoby z odpowiednimi kwalifikacjami i uprawnieniami. Przed podłączeniem trzeba zainstalować uziemienie ochronne pompy cyrkulacyjnej. Podłączenie silnika elektrycznego pompy i napędu elektrycznego przeprowadza się zgodnie ze schematami znajdującymi się w DTR.

Warunki eksploatacji

temp. otoczenia do + 5 do + 40°C;
max temp. wody na zasilaniu + 150°C

jednostkaUSVK 3/4-4USVK 3/4-6USVK 1-6USVK 1-10USVK 1 1/4-10USVK 1 1/4-16USVK 1 1/2-16USVK 1 1/2-25USVK 2-25USVK 2-40
Pompa cyrkulacyjna-DAB VA65/180DAB A50/180XMDAB A56/180XMDAB BPH 120/250,40MDAB BPH 120/280,50T
Regulacja zaworu-płynna 0...10 V
Zawór z elektrycznym siłownikiem-Belimo R317Belimo R318Belimo R322Belimo R323Belimo R329Belimo R331Belimo R338Belimo R339GBelimo R348Belimo R349G
Siłownik zaworu-Belimo LR24A-SRBelimo NR24A-SRBelimo SR24A-SRBelimo NR24A-SRBelimo SR24A-SR
Podłączenie-gwintkołnierz
Średnica nominalna-DN 20DN 20DN 25DN 25DN 32DN 32DN 40DN 40DN 50DN 50
Zaworu trójdrogowego Kvs-46,36,310101616252540
Maksymalna wydajność węzła[m3/h]2,33,04,16,06,89,011,014,021,027,0
Maksymalne ciśnienie hydrostatyczne[kPa]575757576262110110115115
Średnica rury przyłączeniowej[cale]3/4"3/4"1"1"1 1/4"1 1/4"1 1/2"1 1/2"2"2"
Temperatura medium[°C]-10...+110-10...+120
Ilość zakresów pracy pompy-3333333333
Faza/napięcie[V]1 ~ 2303 ~ 400
Maksymalna moc pompy[W]7878184184271271510510898898

Wymiary

TypWymiary [mm]Waga[kg]
BHH1L
USVK 3/4-41502901804604.1
USVK 3/4-61502901804604.1
USVK 1-61753202104906.8
USVK 1-101753202104906.8
USVK 1 1/4-101753552405007.4
USVK 1 1/4-161753552405007.4
USVK 1 1/2-1626642025561023.0
USVK 1 1/2-2526642025561023.0
USVK 2-2531247429066031.0
USVK 2-4031247429066031.0

Produkt nie posiada dodatkowych akcesoriów
