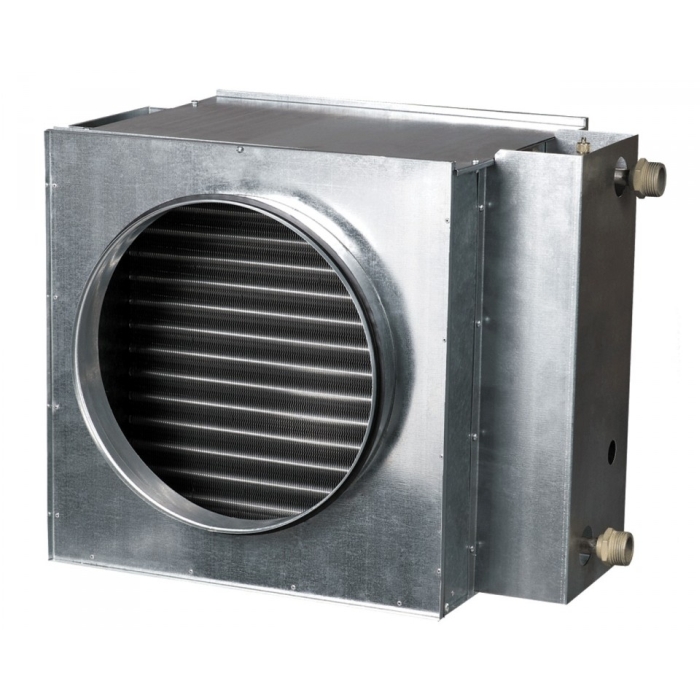

NKV
Zastosowanie
Kanałowe nagrzewnice wodne przeznaczone do podgrzewania nawiewanego powietrza w kanałach wentylacyjnych o przekrojach okrągłych.
Konstrukcja
Obudowa jest wykonana z ocynkowanej stali, rurowe kolektory są wykonane z miedzianych rurek, powierzchnia wymiennika ciepła jest wykonana z aluminiowych płyt. W celu hermetycznego połączenia z przewodami wentylacyjnymi nagrzewnice są zaopatrzone w gumowe uszczelki. Nagrzewnice występują w wariancie dwu- lub czterorzędowym, przeznaczone są do eksploatacji przy maksymalnym roboczym ciśnieniu 1,6 MPa (16 bar) i maksymalnej roboczej temperaturze wody +90ºC. Na wlotowym króćcu nagrzewnicy jest przewidziana możliwość montażu czujnika temperatury zabezpieczającego przed zamarzaniem nagrzewnicy.
Montaż
Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Nagrzewnice wodne powinny być ustawiane w położeniu pozwalającym dokonać jej odpowietrzania. Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy.
Zaleca się ustawiać tak, żeby strumień powietrzny był równomiernie rozdzielony na cały przekrój.
Przed nagrzewnicą powinien być ustawiony filtr powietrza, zabezpieczający przed zabrudzeniem.
Nagrzewnica powinna być ustawiana za wentylatorem. Odległość między wentylatorem, a nagrzewnicą powinna wynosić nie mniej niż dwie średnice nagrzewnicy.
Nagrzewnicę należy połączyć zgodnie z przykładem poniżej. W innym przypadku jej sprawność będzie mniejsza o około 15%.
Jeśli nośnikiem ciepła jest woda, urządzenia grzewcze są przeznaczone dla instalowania tylko wewnątrz pomieszczenia. Dla montażu zewnętrznego konieczne jest używanie jako nośnika ciepła niezamarzającej mieszkanki (na przykład roztwór glikolu etylenowego).
Dla prawidłowej i bezpiecznej pracy nagrzewnicy proponuje się stosować system automatyki, zabezpieczający kompleksowe sterowanie i zabezpieczenie:
⇒ automatyczne regulowanie mocą i temperaturą ogrzewanego powietrza; ⇒ włączenie systemu wentylacji ze wstępnym nagrzewaniem nagrzewnicy; ⇒ zastosowanie przepustnicy szczelnej pod siłownik ze sprężyną powrotną; ⇒ ocenianie stanu filtra przy pomocy czujnika różnicowego ciśnienia – presostatu; ⇒ zatrzymanie wentylatora w przypadku groźby zamarznięcia nagrzewnicy
Typ | Wymiary (mm) | Liczba rzędów rur | Waga (kg) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
ØD | B | H | H3 | L | L1 | L2 | L3 | K | |||
NKV 100-4 | 99 | 350 | 230 | 150 | 300 | 28 | 65 | 220 | G 3/4” | 4 | 5,2 |
NKV 125-4 | 124 | 350 | 230 | 150 | 300 | 28 | 65 | 220 | G 3/4” | 4 | 5,3 |
NKV 160-4 | 159 | 400 | 280 | 200 | 300 | 28 | 65 | 220 | G 3/4” | 4 | 8,2 |
NKV 200-4 | 198 | 400 | 280 | 200 | 300 | 28 | 65 | 220 | G 3/4” | 4 | 8,2 |
NKV 250-4 | 248 | 470 | 350 | 270 | 350 | 28 | 65 | 270 | G 1” | 4 | 10,8 |
NKV 315-4 | 313 | 550 | 430 | 350 | 450 | 53 | 65 | 370 | G 1” | 4 | 13,4 |

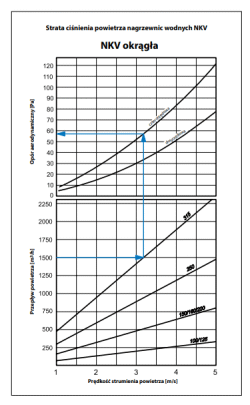

Wykresy
Wymiary
Produkt nie posiada dodatkowych akcesoriów
- Atest higieniczny (pdf 534 KB)
- Deklaracja zgodnosci (pdf 45 KB)
- Dokumentacja techniczno-rozruchowa (pdf 308 KB)
- Karta produktu (pdf 1 MB)
