NK...U

Zastosowanie

Elektryczne nagrzewnice kanałowe przeznaczone do podgrzewania nawiewanego powietrza w kanałach wentylacyjnych o przekroju prostokątnym. Służą do podgrzewania powietrza w systemach grzewczych oraz wentylacyjnych.

Konstrukcja

Obudowa i skrzynka przyłączeniowa wykonane są z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. W modelach 400x200 do 600x350 zastosowano dodatkowe elementy grzejne wpływające na zwiększenie powierzchni emisji ciepła. Nagrzewnice kanałowe NK wyposażone są w dwa termostaty zabezpieczające przed przegrzaniem:
- Główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50ºC). Po ochłodzeniu termostat automatycznie zamyka obwód.
- Awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90ºC). W przypadku zadziałania ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Kontakty termostatów wyprowadzane są na oddzielne zaciski w celu podłączenia zewnętrznego urządzenia. Każdy rozmiar występuje w kilku wariantach, o różnej mocy. Zwiększenie mocy można osiągnąć poprzez szeregową instalację nagrzewnic. W nagrzewnicach o mocy powyżej 27 kW elementy grzejne łączone są w grupy po 9 kW. Każda grupa składa się z 3 elementów grzejnych połączonych według schematu Δ.

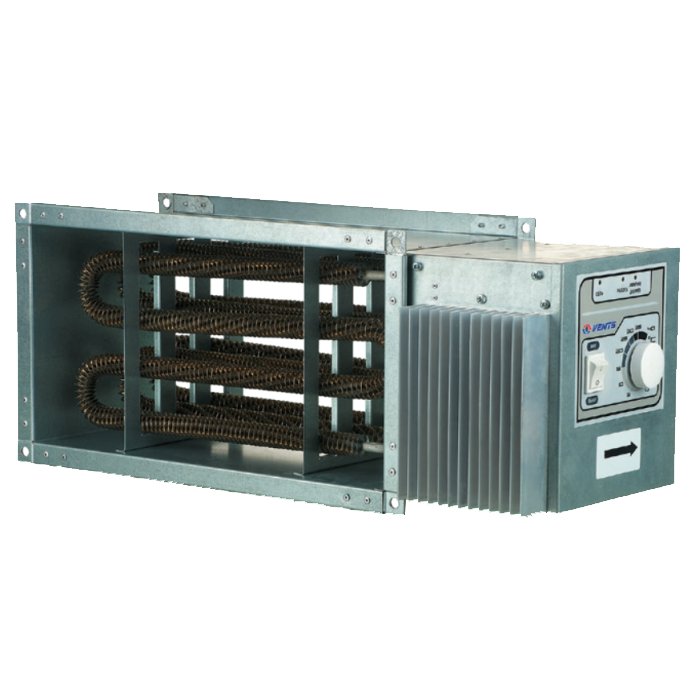

Nagrzewnica kanałowa NK…U z wbudowaną regulacją temperatury.

W celu automatycznego utrzymywania zadanej temperatury powietrza stworzona została opcja NK…U z blokiem sterowania (od 4,5 do 54,0 kW). Nagrzewnica NK…U z blokiem sterowania wyposażona jest w triakowy regulator mocy. Regulacja polega na włączeniu i wyłączeniu pełnego obciążenia. Nagrzewnica umożliwia utrzymanie temperatury w zakresie od -30*C do +30*C. Do przełączania obciążenia służy urządzenie półprzewodnikowe (triak). Oznacza to, że w urządzeniu nie znajdują się żadne elementy mechaniczne narażone na zużycie. Przełączanie obciążenia zawsze zachodzi w chwili, kiedy prąd i napięcie są równe zeru, co wyklucza pojawienie się zakłóceń elektroma-gnetycznych.

Nagrzewnice NK…U posiadają dwa termostaty zabezpieczające przed przegrzaniem:
- główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50°C). Po ochłodzeniu termostat automatycznie zamyka obwód.
- awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90°C). W przypadku zadziałania ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Tryby pracy nagrzewnicy NK…U z blokiem sterowania (opcje):
- zgodnie z czujnikiem temperatury w celu utrzymywania zadanej temperatury w kanale;
- utrzymywanie mocy nagrzewu proporcjonalnie względem sygnału zewnętrznego 0-10 V (0-100%) za pomocą zewnętrznego urządzenia sterującego.

Ustawienie zadanej temperatury zachodzi dzięki wbudowanemu potencjometrowi. Do regulatora może być podłączony zewnętrzny sygnał sterowania z drugiego regulatora z zakresem zmiany napięcia (0-10V), które odpowiada temperaturze powietrza (0…+40°C) w kanale.

W przypadku wyboru trybu pracy na podstawie czujnika temperatury w kanale, można zamówić jeden z czujników temperatury (brak w zestawie).
- kanałowy czujnik temperatury w rurce z nasadką KDT2-M1 (100…400 mm);
- kanałowy czujnik z kołnierzem instalacyjnym w rurce KDT2-M (100…400 mm)
- kanałowy czujnik z kołnierzem instalacyjnym w rurce z puszką zaciskową KDT2-MK (100 – 400 mm.)

Montaż

Konstrukcja nagrzewnicy pozwala umieścić ją na prostokątnych kanałach wentylacyjnych za pośrednictwem ramek montażowych. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Nagrzewnice kanałowe mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin). Zaleca się ustawienie, w którym strumień powietrza przepływa równomiernie przez cały przekrój.

Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem. Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż przekątna elementu grzejnego w części przepływowej. Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza +40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnego wydatku powietrza przepływającego przez nagrzewnicę. Nagrzewnica nie może pracować przy wyłączonym wentylatorze.

Do prawidłowej i bezpiecznej pracy nagrzewnicy zaleca się stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i ochronę:
- automatyczne regulowanie mocy oraz temperatury ogrzewanego powietrza;
- oznaczanie stanu filtra przy pomocy różnicowego czujnika ciśnienia;
odcięcie zasilania do nagrzewnicy, w przypadku awarii wentylatora lub obniżenia prędkości strumienia powietrza, a także przy zadziałaniu wbudowanych termostatów;
- wyłączenie systemu wentylacji z przedmuchem elektrycznych przewodów grzewczych nagrzewnicy.

TypWydajność [m3/h]Pobór prądu [A]Napięcie [V]Moc [kW]Ilość elementów grzejnych x moc [kW]Schemat połączenia elementów grzejnych
NK 400x200-4,5-3 / NK 400x200-4,5-3 U3306,54004,53x1,5Y
NK 400x200-6,0-3 / NK 400x200-6,0-3 U4408,74006,03x2,0Y
NK 400x200-7,5-3 / NK 400x200-7,5-3 U55010,94007,53x2,5Y
NK 400x200-9,0-3 / NK 400x200-9,0-3 U66013,04009,03x3,0Y
NK 400x200-10,5-3 / NK 400x200-10,5-3 U77015,240010,53x3,5Y
NK 400x200-12,0-3 / NK 400x200-12,0-3 U88017,440012,03x4,0Y
NK 400x200-15,0-3 / NK 400x200-15,0-3 U110021,740015,03x5,0Y
NK 500x250-6,0-3 / NK 500x250-6,0-3 U4408,74006,03x2,0Y
NK 500x250-7,5-3 / NK 500x250-7,5-3 U55010,94007,53x2,5Y
NK 500x250-9,0-3 / NK 500x250-9,0-3 U66013,04009,03x3,0Y
NK 500x250-10,5-3 / NK 500x250-10,5-3 U77015,240010,53x3,5Y
NK 500x250-12,0-3 / NK 500x250-12,0-3 U88017,440012,03x4,0Y
NK 500x250-15,0-3 / NK 500x250-15,0-3 U110021,740015,03x5,0Y
NK 500x250-18,0-3 / NK 500x250-18,0-3 U132026,040018,03x6,0Y
NK 500x250-21,0-3 / NK 500x250-21,0-3 U154030,040021,03x7,0Y
NK 500x300-6,0-3 / NK 500x300-6,0-3 U4408,74006,03x2,0Y
NK 500x300-7,5-3 / NK 500x300-7,5-3 U55010,94007,53x2,5Y
NK 500x300-9,0-3 / NK 500x300-9,0-3 U66013,04009,03x3,0Y
NK 500x300-10,5-3 / NK 500x300-10,5-3 U77015,240010,53x3,5Y
NK 500x300-12,0-3 / NK 500x300-12,0-3 U88017,440012,03x4,0Y
NK 500x300-15,0-3 / NK 500x300-15,0-3 U110021,740015,03x5,0Y
NK 500x300-18,0-3 / NK 500x300-18,0-3 U132026,040018,03x6,0Δ
NK 500x300-21,0-3 / NK 500x300-21,0-3 U154030,040021,03x7,0Δ
NK 600x300-9,0-3 / NK 600x300-9,0-3 U66013,04009,03x3,0Y
NK 600x300-12,0-3 / NK 600x300-12,0-3 U88017,440012,03x4,0Y
NK 600x300-15,0-3 / NK 600x300-15,0-3 U110021,740015,03x5,0Y
NK 600x300-18,0-3 / NK 600x300-18,0-3 U132026,040018,03x6,0Δ
NK 600x300-21,0-3 / NK 600x300-21,0-3 U154030,040021,03x7,0Δ
NK 600x300-24,0-3 / NK 600x300-24,0-3 U176034,740024,03x8,0Δ
NK 600x350-9,0-3 / NK 600x350-9,0-3 U66013,04009,03x3,0Y
NK 600x350-12,0-3 / NK 600x350-12,0-3 U88017,440012,03x4,0Y
NK 600x350-15,0-3 / NK 600x350-15,0-3 U110021,740015,03x5,0Y
NK 600x350-18,0-3 / NK 600x350-18,0-3 U132026,040018,03x6,0Δ
NK 600x350-21,0-3 / NK 600x350-21,0-3 U154030,040021,03x7,0Δ
NK 600x350-24,0-3 / NK 600x350-24,0-3 U176034,740024,03x8,0Δ
NK 700x400-18,0-3 / NK 700x400-18,0-3 U132026,040018,06x3,0Δ
NK 700x400-27,0-3 / NK 700x400-27,0-3 U198039,040027,09x3,0Δ X 3 grupy
NK 700x400-36,0-3 / NK 700x400-36,0-3 U264052,040036,012x3,0Δ X 4 grupy
NK 800x500-27,0-3 / NK 800x500-27,0-3 U198039,040027,09x3,0Δ X 3 grupy
NK 800x500-36,0-3 / NK 800x500-36,0-3 U264052,040036,012x3,0Δ X 4 grupy
NK 800x500-54,0-3 / NK 800x500-54,0-3 U396078,040054,018x3,0Δ X 6 grupy
NK 900x500-45,0-3 / NK 900x500-45,0-3 U330065,040045,015x3,0Δ X 5 grupy
NK 900x500-54,0-3 / NK 900x500-54,0-3 U396078,040054,018x3,0Δ X 6 grupy
NK 1000x500-45,0-3 / NK 1000x500-45,0-3 U330065,040045,015x3,0Δ X 5 grupy
NK 1000x500-54,0-3 / NK 1000x500-54,0-3 U396078,040054,018x3,0Δ X 6 grupy

Wymiary

TypWymiary [mm]Waga [kg]
BB1B2HH1H2L
NK 400x200-4,5-3 U40042061120022024022818,24
NK 400x200-6,0-3 U40042061120022024022818,24
NK 400x200-7,5-3 U40042061120022024022818,24
NK 400x200-9,0-3 U40042066520022024022818,52
NK 400x200-10,5-3 U40042066520022024022818,52
NK 400x200-12,0-3 U40042066520022024022818,52
NK 400x200-15,0-3 U40042066520022024022818,52
NK 500x250-6,0-3 U50052070225027029022822,4
NK 500x250-7,5-3 U50052070225027029022822,4
NK 500x250-9,0-3 U50052070225027029022823,0
NK 500x250-10,5-3 U50052070225027029022823,0
NK 500x250-12,0-3 U50052070225027029022823,0
NK 500x250-15,0-3 U50052070225027029022823,1
NK 500x250-18,0-3 U50052070225027029022823,1
NK 500x250-21,0-3 U50052070225027029022823,1
NK 500x300-6,0-3 U50052070230032034022822,9
NK 500x300-7,5-3 U50052070230032034022822,9
NK 500x300-9,0-3 U50052070230032034022823,5
NK 500x300-10,5-3 U50052070230032034022823,5
NK 500x300-12,0-3 U50052070230032034022823,5
NK 500x300-15,0-3 U50052070230032034022824,0
NK 500x300-18,0-3 U50052070230032034022824,0
NK 500x300-21,0-3 U50052070230032034022824,0
NK 600x300-9,0-3 U60062080230032034022827,0
NK 600x300-12,0-3 U60062080230032034022827,0
NK 600x300-15,0-3 U60062080230032034022827,5
NK 600x300-18,0-3 U60062080230032034022827,5
NK 600x300-21,0-3 U60062080230032034022827,5
NK 600x300-24,0-3 U60062080230032034022827,5
NK 600x350-9,0-3 U60062080235037039022828,2
NK 600x350-12,0-3 U60062080235037039022828,2
NK 600x350-15,0-3 U60062080235037039022828,5
NK 600x350-18,0-3 U60062080235037039022828,5
NK 600x350-21,0-3 U60062080235037039022828,5
NK 600x350-24,0-3 U60062080235037039022828,5
NK 700x400-18,0-3 U70072092440042044041016,8
NK 700x400-27,0-3 U70072092440042044053021,0
NK 700x400-36,0-3 U70072092440042044075028,0
NK 800x500-27,0-3 U800820102450052054041020,6
NK 800x500-36,0-3 U800820102450052054053025,9
NK 800x500-54,0-3 U800820102450052054075036,1
NK 900x500-45,0-3 U900920113050052054075033,4
NK 900x500-54,0-3 U900920113050052054075038,0
NK 1000x500-45,0-3 U10001020123050052054075035,5
NK 1000x500-54,0-3 U10001020123050052054075041,2

Wykresy

Produkt nie posiada dodatkowych akcesoriów
