KKV
Zastosowanie

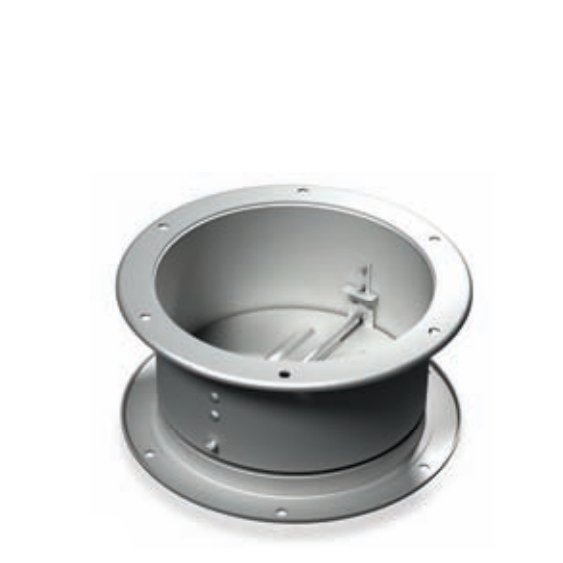

Zawór zwrotny KKV przeznaczony jest do automatycznego odcięcia dopływu powietrza podczas przerwy w pracy wentylatora, by uniknąć cofania się powietrza do wnętrza systemu. Do zastosowania z wentylatorami dachowymi VVKVz, VKVz EC, VKHz i VKHz EC.
Konstrukcja
Obudowa i mechanizm wykonane są z galwanizowanej stali. Skrzydełka zaworu otwierają się automatycznie pod wpływem wzrostu ciśnienia wytworzonego przez wentylator. Mechanizm działa grawitacyjnie.
Montaż
Do zamontowania zaworu w systemie służy kołnierz mo-cujący wyposażony w otwory montażowe. Mocowanie odbywa się za pomocą śrub. Zawór jest przeznaczony tylko do instalacji pionowej (bez sprężyn otwierających).
Typ | Wymiary [mm] | Waga [kg] | ||||
---|---|---|---|---|---|---|
D | D1 | D2 | d | H | ||
KKV 220-225 | 183 | 213 | 235 | 7 | 115 | 1,0 |
KKV 250-315 | 256 | 285 | 306 | 7 | 156 | 1,7 |
KKV 355-500 | 402 | 438 | 464 | 9 | 220 | 3,5 |
KKV 560-630 | 565 | 605 | 638 | 10 | 300 | 7,3 |
KKV 710 | 630 | 674 | 708 | 10 | 380 | 14,1 |
Wymiary

Produkt nie posiada dodatkowych akcesoriów
