RTS-1-400
Zastosowanie
Stosowany do sterowania temperaturowego w systemach wentylacji, ogrzewania i klimatyzowania powietrza jak również sterowania wentylatorami i zaworami agregatów ogrzewania powietrznego z trzy biegowymi wentylatorami 230 V. Pozwala w automatycznym systemie pracy zmieniać intensywność nagrzewania/chłodzenia.
Konstrukcja i sterowanie

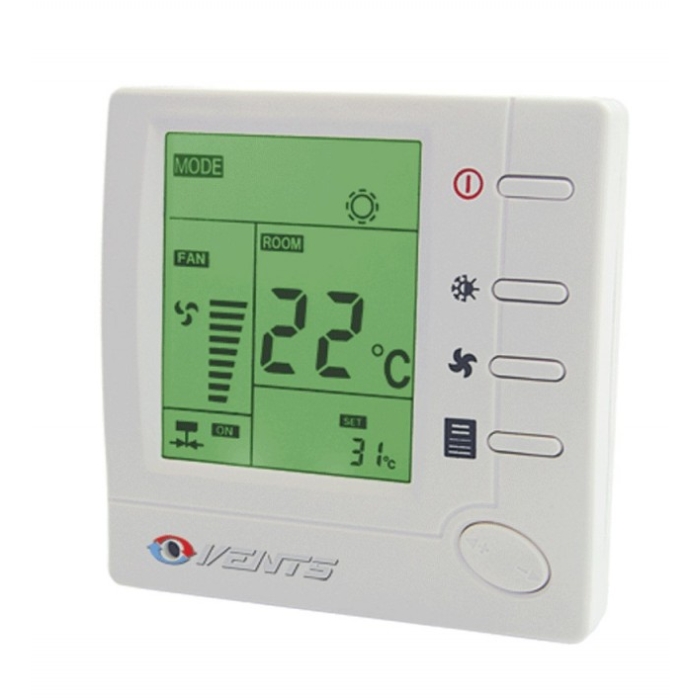

W obudowie panelu wykonanego z plastiku jest wbudowany czujnik temperatury. Na frontowej płycie pulpitu znajduje się wyświetlacz LCD z podświetleniem przycisku sterowania. Wyświetlacz wskazuje obecną oraz ustawioną temperaturę powietrza w pomieszczeniu, wybrany system (ochłodzenie, nagrzewanie) lub automatyczne ustawioną prędkość wentylatora. Prędkość wentylatora można ustawić ręcznie za pomocą przycisków sterowania. Istnieje możliwość sterowania trzema prędkościami (szybko, średnio/wolno) automatycznie w zależności od temperatury w pomieszczeniu.
podświetlenie monitora umożliwia korzystanie z pulpitów w warunkach słabego oświetlenia,
podtrzymywanie temperatury z dokładnością do 1°C,
zachowanie ustawień użytkownika po wyłączeniu zasilania,
model RTSD-1-400 jest wyposażony w pilot,
praca w „systemie nocnym” (patrz grafik pracy w systemie nocnym niżej).
Montaż
Pulpit sterowania jest przeznaczony do montażu wewnątrz pomieszczeń. Proponowana wysokość montażu urządzenia 1,5 m od poziomu podłogi. Nie zaleca się ustawiania panela obok okna, drzwi, urządzeń grzewczych lub chłodzących.
| RTS-1-400 | RTSD-1-400 | |
|---|---|---|
| Napięcie (V) | 1~ 230 | |
| Pobór prądu (A) | 2,0 | |
| Ilość przełączanych prędkości | 3 | |
| Zakres regulacji temperatury (°C) | +10...+30 | |
| Wymiary AxBxC (mm) | 88x88x51 | |
| Maksymalna temperatura otoczenia (°C) | 40 | |
| Klasa bezpieczeństwa | IP 40 | |
| Panel zdalnego sterowania | nie | tak |
Warianty podłączenia regulatora
