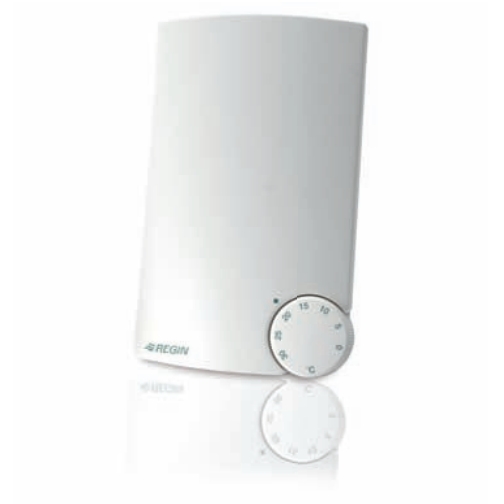

PULSER-M
Zastosowanie
Jedno lub dwu fazowy regulator ogrzewania elektrycznego przeznaczony do montażu na ścianie i podłączany szeregowo między zasilanie i urządzenie grzejne np. nagrzewnice lub grzejnik elektryczny. Zaleca się stosowanie Pulsera-M do regulacji nagrzewnic w systemach klimatyzacji lub wentylacji z indywidualną regulacją temperatury pomieszczeń. Nagrzewnica kanałowa, regulowana Pulserem-M jako dodatkowy element do wymiennika ciepła z czujnikiem w pomieszczeniu lub kanale powietrza zapewnia utrzymanie wymaganej temperatury pokoju.
Zasada działania
PULSER-M jest regulatorem ogrzewania elektrycznego (kontrola tyrystorowa) dla ogrzewania jedno lub dwufazowego. PULSER-M ma wbudowany regulator temperatury z wejściem dla zewnętrznego czujnika, który jest umieszczony w kanale powietrza nawiewowego lub pomieszczeniu. Dla kontroli temperatury w pomieszczeniu, może być używany własny czujnik PULSERA-M (znajdujący się wewnątrz). Regulator poddaje pulsacji „Zał./Wył.” całą oddawaną moc. Zastosowano kontrolę proporcjonalną do czasu, gdzie stosunek czasu „Zał.” do czasu „Wył.” zmienia się tak, aby dostosować się do wymagań grzewczych pomieszczenia; np. Zał.=30s i Wył.=30 s daje 50% oddawanej mocy. Czas cyklu (suma Zał + Wył) jest ustalony na ok. 60 s. Taka dokładność regulacji przyczynia się do zmniejszenia kosztów energii i do zwiększonego komfortu przy stałej temperaturze. Ponieważ prąd jest włączany przez tyrystor, nie ma żadnych części ruchomych, które mogłyby ulegać zużyciu. Prąd jest załączany przy zerowym kącie sieci, aby wyeliminować zakłócenia w sieci. PULSER-M automatycznie dostosowuje rodzaj sterowania, aby był on właściwy dla dynamiki ogrzewanego obiektu.
Regulacja temperatury powietrza nawiewowego
Przy nagłych zmianach temperatury PULSER-M będzie pracował jak regulator typu PI z proporcjonalnym pasmem ustalonym na 20K i czasem powrotu 6 min.
Regulacja temperatury pomieszczenia
Przy powolnych zmianach temperatury PULSER-M będzie pracował jak regulator P z proporcjonalnym pasmem 2K.
Sterowanie nocne (obniżenie temperatury w pomieszczeniu w zakresie 0-10°C)
Poprzez zewnętrzny przełącznik czasowy może zapewnić sterowanie nocne. W momencie zwarcia styku przełącznika czasowego, punkt nastawy jest cofany o wartość zadaną w zakresie 0...10°C.
Nastawienie min. i max. granicy regulacji
Gdy wymagane jest ograniczenie min. i max temperatury powietrza nawiewowego zaleca się zastosowanie PULSER-M. Jest on wyposażony w przełącznik wyboru min. i max temperatury powietrza nawiewowego. Czujnikiem wiodącym jest czujnik temp. powietrza wbudowany lub dołączany do zacisków G-G, drugi zaś czujnik kanałowy pozwala na ograniczenie temperatury nawiewu.
Modele | PULSER M |
---|---|
Napięcie (V) | 200 - 415 |
Pobór prądu (A) | min. 1 - max 16 |
Temperatura otoczenia (°C) | 30 |
Max wilgotność otoczenia (%) | 90 |
Wymiary - szer. x wys. x gł. (mm) | 94 x 150 x 43 |
Klasa bezpieczeństwa | IP 20 |
Parametry układu regulacji | Opis |
---|---|
Pasmo proporcjonalne | 20 K, stałe (nagłe zmiany temperatury, regulacja powietrza nawiewowego). |
Czas powrotu | 6 minut, stały (nagłe zmiany temperatury, regulacja powietrza nawiewowego). |
Pasmo proporcjonalne | 2 K, stałe (powolna zmiana temperatury np. w ogrzewanym pomieszczeniu). |
Czas pulsacji | 60 sekund, ustawiony fabrycznie. |
Wskaźnik pracy | Dioda świecąca, zapala się kiedy moc jest podawana pulsacyjnie do nagrzewnicy. |
Wejścia | Opis |
---|---|
Czujnik | Jedno wejście dla czujnika głównego. Dobór czujnika wg karty katalogowej 6-100. |
Nastawa | Do wyboru, wewnętrznym potencjometrem lub nastawnikiem zewnętrznym. |
Nastawa temperatury | Opis |
---|---|
Zakres 0-30°C. | Wybór czujnika określa zakres nastawy regulatora. |
Ustawienie nocne | 0-10 K (poniżej wartości nastawionej) |
Podłączenia elektryczne
Produkt nie posiada dodatkowych akcesoriów
