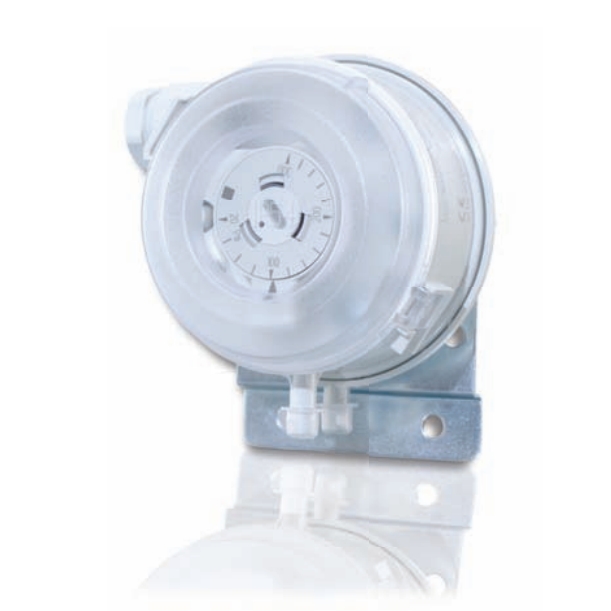

DTV 500

Zastosowanie

DTV jest czujnikiem różnicy ciśnień powietrza stosowanym w systemach klimatyzacji, monitoringu wentylatorów, filtrów lub w funkcji odmrożenia.

Zasada działania

Presostat posiada obudowę wzmocnioną włóknem szklanym. Wewnątrz obudowy znajduje się silikonowa membrana i mikrołącznik. Ciśnienie różnicowe oddziałuje na sprężynę podtrzymującą membranę połączoną odpowiednio z mikrołącznikiem doprowadzając do przełączenia jego styków.

Funkcje

Ciśnienie podłączone do P1 jest porównywane z ciśnieniem podłączonym do P2. Kiedy ciśnienie różnicowe przekracza nastawioną wartość następuje przełączenie mikrołącznika. Kiedy presostat jest zastosowany do kontroli pracy wentylatora, jedno przyłącze musi pozostać niepodłączone (ciśnienie atmosferyczne). Nastawa progu zadziałania jest wykonywana za pomocą pokrętła widocznego pod pokrywą. Histereza jest ustawiona fabrycznie. Pokrywa jest zabezpieczona pojedynczym wkrętem w celu ułatwienia montażu i obsługi.

Zasady montażu

Zalecana jest pozycja pionowa montażu (fabryczna pozycja kalibracji). W pozycji horyzontalnej – z pokrywą skierowaną do góry, próg zadziałania będzie 11 Pa powyżej nastawy na skali presostatu. W pozycji horyzontalnej – z pokrywą skierowaną do dołu, próg zadziałania będzie 11 Pa poniżej nastawy na skali presostatu. Montaż odbywa się przy pomocy wspornika ze stali galwanizowanej.

ModelDTV 500
Dane mikrołącznika1A, 250 V - styk przełączny
Zakres ciśnienia różnicowego (Pa)50 - 500
Histereza (Pa)25 +/- 8
Temperatura otoczenia (°C)-20 - +85
Podłączenie kablazaciski śrubowe, dławica kablowa Pg 11
Podłączenie ciśnienia2 x ø6 mm
Klasa bezpieczeństwaIP 54
Wymiary - szer. x wys. x gł. (mm)88 x 80,8 x 60

Podłączenie elektryczne
