VUT/VUE 180 P5B EC A21 (do 220 m³/h)
Zastosowanie
Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz.
Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z przewodami wentylacyjnymi o średnicy 150 mm.
Obudowa
Obudowa centrali jest wykonana ze spienionego polipropylenu (EPP), który wykazuje doskonałe właściwości izolacyjne (akustyczne i termiczne).
Filtry
Centrala jest wyposażona w dwa filtry klasy F7 i G4 do filtracji powietrza nawiewanego. Do oczyszczania wywiewanego powietrza jest używany filtr panelowy G4.
Wentylatory
W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.
Wymiennik ciepła
Centrale VUT 180 P5B EC są wyposażone w przeciwprądowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin. Centrale VUE 180 P5B EC są wyposażone w przeciwprądowy entalpiczny wymiennik ciepła. W okresie zimowym ciepło i wilgoć z powietrza wywiewanego z pomieszczeń jest przekazywane przez entalpiczny wymiennik ciepła do ogrzania powietrza nawiewanego.
By-pass
Centrale VUT/VUE 180 P5B EC A21 są wyposażone w by-pass do naturalnego chłodzenia w okresie letnim (nawiewanie świeżego powietrza z pominięciem procesu wymiany ciepła).
Sterowanie
Centrale VUT/VUE 180 P5B EC A21 są wyposażone we wbudowany system sterowania. Automatyka A21 umożliwia integrację centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building Management-Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą poprzez WiFi.
Ochrona przed zamarzaniem
W centralach VUT/VUE 180 P5B EC ochrona przed zamarzaniem odbywa się przy pomocy cyklicznych wyłączeń wentylatora nawiewnego, w tym czasie ciepłe wywiewane powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy. W celu lepszej ochrony przed obmarzaniem do central VUT/VUE 180 P5B EC mogą być dodatkowo zainstalowane nagrzewnice do podgrzewania wstępnego.
Montaż
Centrale wentylacyjne można zamontować na ścianie lub suficie. Należy zapewnić łatwy dostęp do centrali dla obsługi serwisowej i wymiany filtrów.
Dane techniczne
VUT 180 P5B EC | VUE 180 P5B EC | |
---|---|---|
Napięcie zasilania [V/50 (60) Hz] | 1~230 | |
Moc maksymalna centrali [W] | 87 | |
Maksymalne natężenie prądu [A] | 0,71 | |
Maksymalny przepływ powietrza [m3/h] | 220 | |
Prędkość obrotowa [min-1] | 2200 | |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 33 | |
Temperatura transportowanego powietrza [°C] | od -25 do +40 | |
Materiał obudowy | spieniony polipropylen | |
Izolacja | od 15 do 30 mm, spieniony polipropylen (EPP) | |
Filtr wyciągowy | G4 | |
Filtr nawiewny | G4 +F7 | |
Średnica króćców przyłączeniowych [mm] | 150 | |
Waga [kg] | 14 | 14 |
Sprawność odzysku ciepła [%] | od 86 do 98 | od 79 do 94 |
Typ wymiennika ciepła | przeciwprądowy | |
Materiał rekuperatora | polistyren entalpia | |
Klasa energetyczna | A+ | A+ |

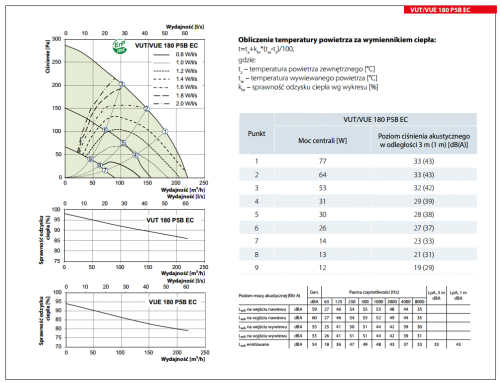

Wykres

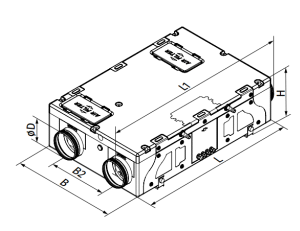

Wymiary centrali
Typ | Wymiary [mm] | |||||
Φ D | B | B2 | L | H | ||
VUT/VUE 180 P5B EC | 150 | 600 | 326 | 900 | 264 |
