VUT HB/HBE EC A21 (do 830 m³/h)

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z przewodami wentylacyjnym o średnicy 125, 160, 250 mm.

Warianty

VUT HB EC modele bez wbudowanej nagrzewnicy.
VUT HBE EC modele są wyposażone w nagrzewnicę elektryczną wtórną.

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm.

Filtr

Centrala wyposażona jest w dwa filtry panelowe o klasach filtracji G4 oraz F7 do oczyszczania powietrza nawiewanego. Do oczyszczania wywiewanego powietrza jest używany filtr panelowy G4.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typ EC z zewnętrznym wirnikiem. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Centrale o typoszeregu 300 i 400 są wyposażone w wentylatory o stałej wydajności z łopatkami zagiętymi do przodu. Wentylatory zapewniają nastawioną wydajność nawet w przypadku, jeżeli opór systemu wentylacyjnego zmienia się w czasie pracy, na przykład, z powodu zapylenia filtrów. Centrale o typoszeregu 700 są wyposażone w wentylatory z łopatkami zagiętymi do tyłu.

Wymiennik ciepła

Centrale VUT HB/HBE EC są wyposażone w przeciwprądowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Nagrzewnica

Centrale VUT HBE EC są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem.

Centrale VUT HB EC nie mają wbudowanej nagrzewnicy elektrycznej, ale w razie potrzeby istnieje możliwość nabycia nagrzewnicy osobno.

By-pass

Centrala jest wyposażona w by-pass, który jest automatycznie otwierany w okresie letnim, gdy jest konieczność ochłodzenia pomieszczenia chłodnym powietrzem z zewnątrz. W centralach wyposażonych w nagrzewnice by-pass może być wykorzystywany zimą do ochrony rekuperatora przed obmarzaniem.

Sterowanie

Centrale VUT HB/HBE EC A21 są wyposażone w wbudowany układ automatyki. Automatyka A21 umożliwia zintegrowanie centrali z systemem Inteligentny dom lub BMS (Building Management Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą poprzez WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.

Ochrona przed zamarzaniem

W centralach VUT HB EC ochrona przed obmarzaniem odbywa się przy pomocy cyklicznych wyłączeń wentylatora nawiewnego, w tym czasie ciepłe wywiewane powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy. W centralach VUT HBE EC ochrona przed obmarzaniem odbywa się przy pomocy by-passu. W celu lepszej ochrony przed obmarzaniem do central VUT HB EC mogą być dodatkowo zainstalowane nagrzewnice do podgrzewania wstępnego.

Montaż

Centrala jest przeznaczona do montażu naściennego oraz podłogowego. Konserwacja urządzenia oraz filtrów jest możliwa od strony panelu serwisowego. Podczas montażu panel przedni i tylny można wymieniać między sobą, zapewniając w ten sposób lewostronny albo prawostronny montaż centrali.

Dane techniczne

VUT 300 HB ECVUT 300 HBE EC
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [W]182
Maksymalne natężenie prądu bez nagrzewnicy [A]1,4
Moc nagrzewnicy [W]-2800
Natężenie prądu nagrzewnicy [A]-12,2
Całkowita moc urządzenia [W]1822982
Całkowite natężenie prądu urządzenia [A]1,413,6
Maksymalny przepływ powietrza [m3/h]380
Prędkość obrotowa [min-1]2100
Poziom ciśnienia akustycznego [dB(A)/3 m]24
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewnyG4+F7
Średnica króćców przyłączeniowych [mm]160
Waga [kg]63,164,3
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Klasa energetycznaA+
VUT 400 HB ECVUT 400 HBE EC
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [W]289
Maksymalne natężenie prądu bez nagrzewnicy [A]2,1
Moc nagrzewnicy [W]-2800
Natężenie prądu nagrzewnicy [A]-12,2
Całkowita moc urządzenia [W]2893089
Całkowite natężenie prądu urządzenia [A]2,114,3
Maksymalny przepływ powietrza [m3/h]540
Prędkość obrotowa [min-1]2600
Poziom ciśnienia akustycznego [dB(A)/3 m]27
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewnyG4+F7
Średnica króćców przyłączeniowych [mm]200
Waga [kg]74,876
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Klasa energetycznaA+
VUT 700 HB ECVUT 700 HBE EC
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [W]336
Maksymalne natężenie prądu bez nagrzewnicy [A]2,4
Moc nagrzewnicy [W]-3600
Natężenie prądu nagrzewnicy [A]-15,6
Całkowita moc urządzenia [W]3363936
Całkowite natężenie prądu urządzenia [A]2,418,0
Maksymalny przepływ powietrza [m3/h]830
Prędkość obrotowa [min-1]3200
Poziom ciśnienia akustycznego [dB(A)/3 m]31
Temperatura transportowanego powietrza [°C]od -25 do +40
Materiał obudowystal ocynkowana
Izolacja40 mm, wełna mineralna
Filtr wyciągowyG4
Filtr nawiewnyG4+F7
Średnica króćców przyłączeniowych [mm]250
Waga [kg]107108,4
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Klasa energetycznaA+

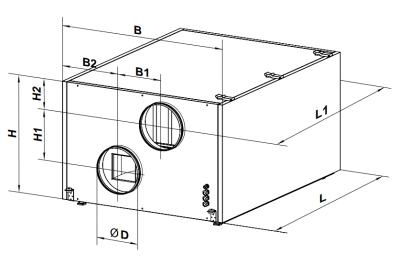

Wymiary

ModelWymiary [mm]
ΦDBB1B2HH1H2LL1
VUT 300 HB(E) EC15756819018947919311810831180
VUT 400 HB(E) EC19768224821750420114110941191
VUT 700 HB(E) EC24786627429660123416612821379

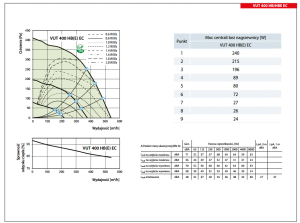

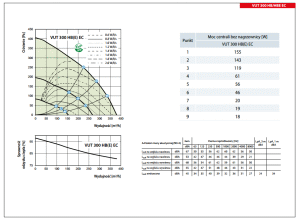

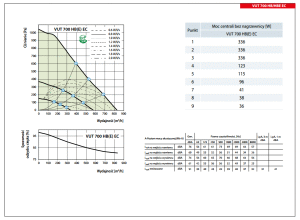

Wykresy

Akcesoria


FB K2


A25


A22 WiFi


A22


CO2-1


HV2


NKD


NKP


VVG


SR


KRV


KOM


TF230


Syfon SG-32
