VUT PBE/PBW EC A21
Zastosowanie
Centrale wentylacyjne z odzyskiem ciepła VUT PBE EC z nagrzewnicą elektryczną i VUT PBW EC z nagrzewnicą wodną to nowoczesne urządzenia wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji i klimatyzacji różnych typów pomieszczeń. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z przewodami powietrznymi o średnicy znamionowej Ø160, 200 i 250 mm.
Warianty
VUT PBE EC - modele są wyposażone w nagrzewnicę elektryczną wtórną.
VUT PBW EC - modele są wyposażone w nagrzewnicę wodną wtórną.
Obudowa
Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 20 mm.
Filtry
Nawiewane oraz wywiewane powietrze jest filtrowane przez dwa filtry panelowe o klasie filtracji G4. Opcjonalnie filtr nawiewu klasy F7 jest dostępny na indywidualne zamówienie.
Wentylatory
W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.
Wymiennik ciepła
Centrale są wyposażone w przeciwprądowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.
Nagrzewnica
Centrale VUT PBE EC są wyposażone w nagrzewnicę elektryczną wtórną, a centrale VUT PBW EC w nagrzewnicę wodną. Nagrzewnice umożliwiają dodatkowe podgrzanie powietrza nawiewanego do poziomu oczekiwanego przez użytkownika. Nagrzewnice wodne są przeznaczone do użytkowania przy maksymalnym ciśnieniu roboczym 1,0 MPa (10 bar) i maksymalnej temperaturze roboczej czynnika 95˚C.
By-pass
Centrale są wyposażone w by-pass do naturalnego chłodzenia w okresie letnim (nawiewanie świeżego powietrza z pominięciem procesu wymiany ciepła) i ochrony przeciwzamrożeniowej wymiennika ciepła.
Sterowanie
Centrale VUT PBE EC oraz VUT PBW EC są wyposażone we wbudowany układ automatyki. Automaty ka A21 umożliwia zintegrowanie centrali z systemem Inteligentny dom lub BMS (Building Management Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą przez WiFi. Po pobraniu aplikacji centrala z automatyka A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.
Ochrona przed zamarzaniem
W centralach VUT PBE/PBW EC ochrona przed zamarzaniem odbywa się poprzez otwarcie by-pasu lub przy pomocy cyklicznych wyłączeń wentylatora nawiewnego, tym czasie ciepłe wywiewane powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy. W celu lepszej ochrony przed zamarzaniem do central VUT PBE/PBW EC mogą być dodatkowo zainstalowane nagrzewnice do podgrzewania wstępnego.
Montaż
Centrale są przeznaczone do montażu podwieszanego. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu bocznego.
VUT 300 PBE EC | VUT 550 PBE EC | VUT 550 PBW EC | |
---|---|---|---|
Napięcie zasilania [V/50 (60) Hz] | 1~230 | ||
Maksymalna moc centrali bez nagrzewnicy [W] | 180 | 297 | 297 |
Moc nagrzewnicy elektrycznej [W] | 1500 | 2000 | - |
Całkowita moc urządzenia [W] | 1680 | 2297 | 297 |
Maksymalne natężenie prądu bez nagrzewnicy [A] | 1,4 | 2,4 | 2,4 |
Natężenie prądu wbudowanej nagrzewnicy [A] | 6,5 | 8,7 | - |
Całkowite natężenie prądu urządzenia [A] | 7,9 | 11,1 | 2,4 |
Ilość rzędów nagrzewnicy wodnej | - | - | 2 |
Maksymalny przepływ powietrza [m3/h] | 340 | 620 | 620 |
Prędkość obrotowa [min-1] | 3270 | 3 100 | 3 100 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 27 | 30 | 30 |
Temperatura transportowanego powietrza [°C] | od -25 do +40 | ||
Materiał obudowy | stal ocynkowana | ||
Izolacja | 20 mm, wełna mineralna | ||
Filtr wyciągowy | G4 | ||
Filtr nawiewny | G4 (opcjonalnie F7) | ||
Średnica króćców przyłączeniowych [mm] | 160 | 200 | 200 |
Waga [kg] | 44 | 67 | 68 |
Sprawność odzysku ciepła [%] | od 78 do 90 | ||
Typ wymiennika ciepła | przeciwprądowy | ||
Materiał wymiennika ciepła | polistyren | ||
Klasa energetyczna | A |
VUT 900 PBE EC | VUT 900 PBW EC | |
---|---|---|
Napięcie zasilania [V/50 (60) Hz] | 1~230 | |
Maksymalna moc centrali bez nagrzewnicy [W] | 442 | 442 |
Moc nagrzewnicy elektrycznej [W] | 3300 | - |
Całkowita moc urządzenia [W] | 3742 | 442 |
Maksymalne natężenie prądu bez nagrzewnicy [A] | 3,1 | 3 |
Natężenie prądu wbudowanej nagrzewnicy [A] | 14,3 | - |
Całkowite natężenie prądu urządzenia [A] | 17,4 | 3 |
Ilość rzędów nagrzewnicy wodnej | - | 4 |
Maksymalny przepływ powietrza [m3/h] | 1030 | 1030 |
Prędkość obrotowa [min-1] | 2720 | 2 720 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 33 | 33 |
Temperatura transportowanego powietrza [°C] | od -25 do +40 | |
Materiał obudowy | stal ocynkowana | |
Izolacja | 20 mm, wełna mineralna | |
Filtr wyciągowy | G4 | |
Filtr nawiewny | G4 (opcjonalnie F7) | |
Średnica króćców przyłączeniowych [mm] | 250 | 250 |
Waga [kg] | 111 | 112 |
Sprawność odzysku ciepła [%] | od 75 do 88 | od 75 do 88 |
Typ wymiennika ciepła | przeciwprądowy | |
Materiał wymiennika ciepła | polistyren | |
Klasa energetyczna | A |

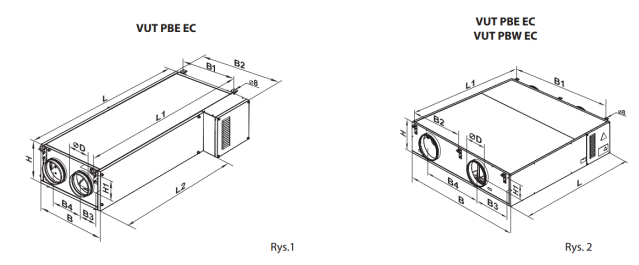

Wymiary
Typ | Wymiary [mm] | Nr rysunku | ||||||||||
D | B | B1 | B2 | B3 | B4 | H | H1 | L | L1 | L2 | ||
VUT 300 PBE EC | 160 | 485 | 415 | 554 | 135,5 | 214 | 281 | 152 | 1238 | 1291 | 924 | 1 |
VUT 550 PBE EC | 200 | 827 | 712 | - | 294 | 345 | 280 | 120 | 1238 | 1291 | - | 2 |
VUT 900 PBE EC | 250 | 1351 | 1216 | 608 | 431 | 655 | 318 | 143 | 1349 | 1402 | - | 2 |
VUT 550 PBW EC | 200 | 827 | 712 | - | 294 | 345 | 280 | 120 | 1238 | 1291 | - | 2 |
VUT 900 PBW EC | 250 | 1351 | 1216 | 608 | 431 | 655 | 318 | 143 | 1349 | 1402 | - | 2 |

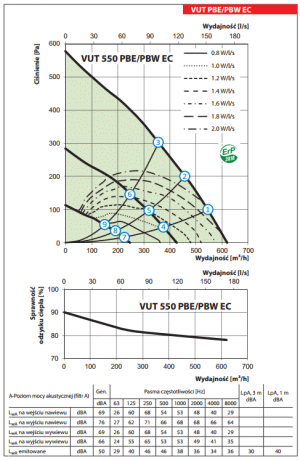

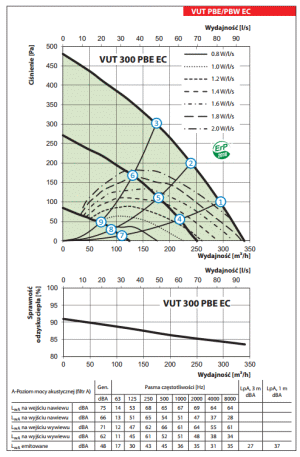

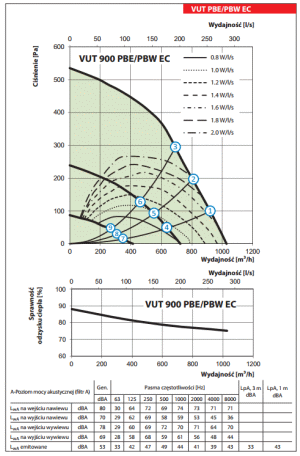

Wykresy
