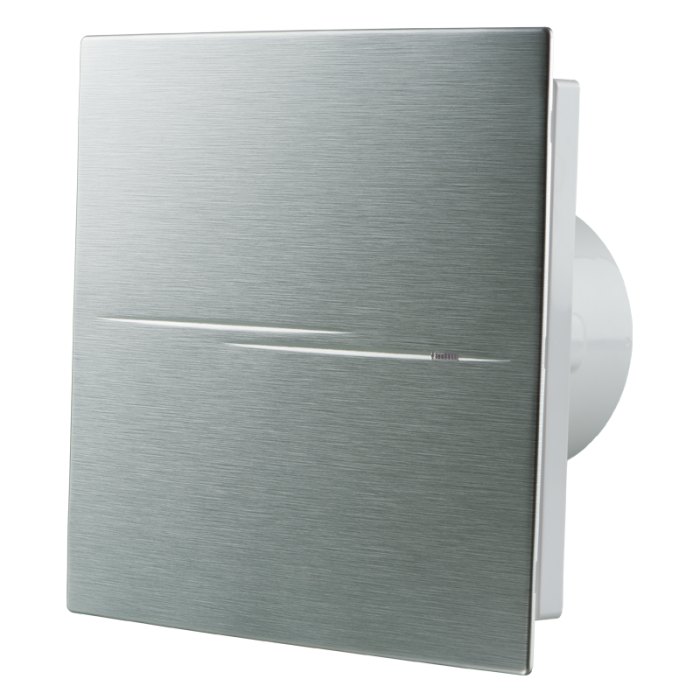

QUIET STYLE-A
Zastosowanie
Innowacyjne wentylatory wywiewne, w nowoczesnej stylistyce, zapewniające wysokipoziom komfortu, przeznaczone do wentylacji pomieszczeń mieszkalnych (łazienek, kuchni, węzłów sanitarnych itp.)
Maksymalny wydatek powietrza w połączeniu z niskim poziomem hałasu gwarantuje idealny mikroklimat.
Przeznaczone do montażu w ciągach wentylacyjnych lub do łączenia z kanałami wentylacyjnymi Ø100 mm.
Konstrukcja
Obudowa i wirnik wykonane są z wysokiej jakości tworzywa - ABS, odpornego na uszkodzenia mechaniczne oraz działanie promieni UV.
Dekoracyjny płaski panel frontowy wykonany ze szczotkowanego aluminium.
Specjalnie zaprojektowana, aerodynamiczna forma wirnika o przepływie mieszanym zapewnia wysoki wydatek powietrza i niski poziom hałasu.
Króciec wylotowy pozwala wmontować wentylator w ciąg wentylacyjny lub przyłączyć do kanału wentylacyjnego Ø 100 mm.
Wentylator wyposażony jest w specjalnie zaprojektowany zawór zwrotny, zapobiegający cofaniu się powietrza i utracie ciepła w okresie bezczynności wentylatora.
Króciec wylotowy wentylatora posiada specjalną strumienicę, która redukuje turbulencje strumienia powietrza, powoduje wzrost ciśnienia statycznego i przyczynia się do obniżenia poziomu hałasu.
Wysoka klasa ochrony IP czyni wentylator idealnym rozwiązaniem do wentylacji łazienek. Elektroniczne komponenty wentylatora są ukryte
wewnątrz hermetycznych osłon.
Silnik
Niezawodny silnik na łożyskach kulkowych o niskim poborze mocy – 7,5 W.
Łożyska nie wymagają konserwacji i zawierają wystarczającą ilość smaru na cały okres eksploatacji silnika (ponad 40 000 godzin nieprzerwanej pracy).
Silnik zainstalowany jest na gumowych przekładkach antywibracyjnych pochłaniających drgania od silnika i gwarantujących cichą pracę wentylatora.
Silnik posiada termiczne zabezpieczenie przed przegrzaniem.
Wersje i opcje wentylatora
Quiet Style-A T - wyposażony w timer (opóźnienie wyłączenia od 2 do 30 min.)
Quiet Style-A TH - wyposażony w timer (opóźnienie wyłączenia od 2 do 30 min.) i czujnik wilgotności (próg działania 60-90% wilgotności względnej).
Quiet Style-A V - wyposażony w wyłącznik sznurkowy.
Sterowanie
Ręczne:
Wentylator może być sterowany za pomocą na-ściennego włącznika światła (brak w zestawie).
Wentylator sterowany jest za pomocą wbudowanego włącznika sznurkowego „V”. Brak tej opcji w przypadku montażu w suficie.
Automatyczne:
Za pomocą sterownika wielofunkcyjnego BU – 1 – 60.Sterownik ten sprzedawany jest oddzielnie.
Za pomocą timera „T” (wbudowany timer umożliwia pracę wentylatora przez okres od 2 do 30 min. od momentu jego odłączenia na wy-łączniku).
Za pomocą czujnika wilgotności i timera „TH” (jeżeli wilgotność w pomieszczeniu przewyższy ustawioną na czujniku wartość 60-90%, wentylator automatycznie włączy się i pracuje do momentu, kiedy wilgotność nie uzyska wymaganego poziomu; wentylator pracuje nadal przez okres ustawiony na timerze
i wyłącza się).
Za pomocą czujnika ruchu i timera „TP” (jeżeli czujnik wykryje ruch w obrębie swojego działania, wentylator automatycznie włącza się i pracuje po ustaniu tegoż ruchu, wg timera przez okres od 2 do 30 min., zasięg działania czujnika do 4 m., kąt widzenia do 100%).
Montaż
Wentylator montowany jest bezpośrednio w otworze kanału wentylacyjnego.
W przypadku niewielkiej odległości od kanału wentylacyjnego można zastosować kanały elastyczne. Kanał elastyczny należy podłączyć do króćca wentylatora za pomocą opaski zaciskowej.
Wentylator może być mocowany do ściany za pomocą wkrętów.
Wentylator może być montowany na suficie.
Model | Napięcie [V] | Pobór mocy [W] | Prąd [A] | Maksymalny wydatek powietrza, [m3/h] | Poziom ciśnienia akustycznego w odległości 3 m, [dB (A)] | Waga [kg] | IP |
---|---|---|---|---|---|---|---|
VENTS 100 Quiet Style-A | 230 | 7,5 | 0,049 | 90 | 26 | 0,66 | IP 45 |
Wymiary
Model | Wymiary [mm] | |||
---|---|---|---|---|
Ø D | B | L | L1 | |
VENTS 100 Quiet Style-A | 99 | 200 | 130 | 49 |
