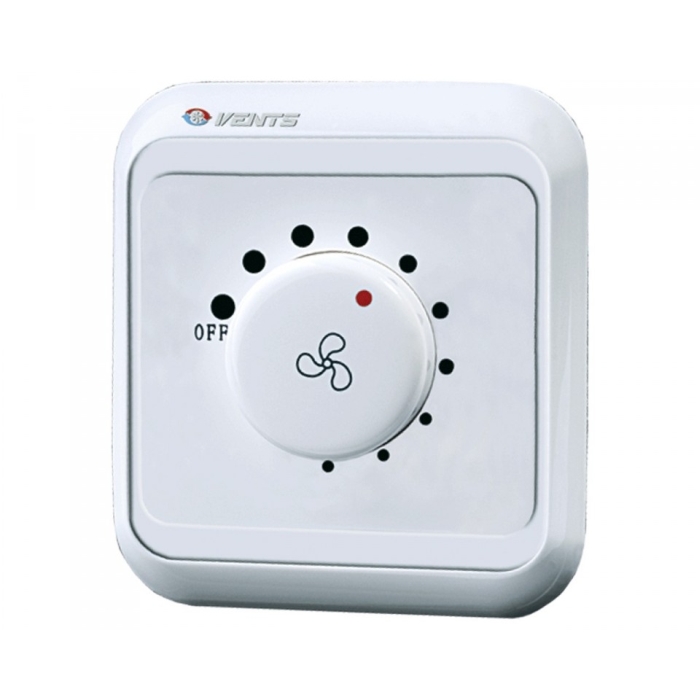

RS-1-300

Zastosowanie

Stosuje się w systemach wentylacji w celu włączenia/wyłączenia i regulowania prędkości obrotów jednofazowych silników elektrycznych wentylatorów sterowanych napięciem. Jest dopuszczalne sterowanie paroma wentylatorami jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

Konstrukcja i sterowanie

Obudowa wentylatora jest wykonana z plastiku. Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie na prędkość maksymalną odbywa się za pomocą obrotu pokrętła sterowania. Regulowanie odbywa się od maksymalnego punktu do minimalnego możliwego punktu napięcia (przy którym wentylator obraca się stabilnie). Punkt minimalnej prędkości obrotów ustala się poprzez regulowany potencjometr na płycie sterowania.

Zabezpieczenie

W celu zabezpieczenia przed przeciążeniem jest wbudowany wymienny bezpiecznik topikowy.

Montaż

Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy.

RS-1-300
Napięcie (V)1~ 230
Pobór prądu (A)1,5
Wymiary (mm)95x85x60
Maksymalna temperatura otoczenia (°C)40
Klasa bezpieczeństwaIP 40
Waga (kg)0,11

Schemat podłączenia regulatora

Produkt nie posiada dodatkowych akcesoriów
