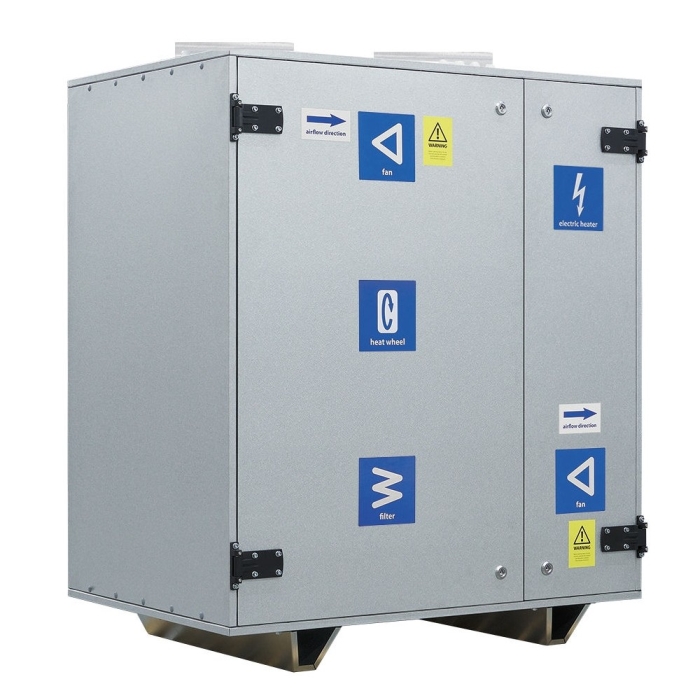

RV

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika obrotowego umożliwia pozyskanie energii cieplnej oraz wilgoci z powietrza wywiewnego i przekazanym do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami wentylacyjnym o średnicy 250 oraz przekroju 500x250, 600x300, 1000x350 mm.

Warianty

RV modele bez wbudowanej nagrzewnicy.
RV HE modele są wyposażone w nagrzewnicę elektryczną wtórną.
RV HW modele są wyposażone w nagrzewnice wodną wtórną.

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm.

Filtry

Centrala wyposażona jest w dwa filtry panelowe o klasie filtracji F7 do oczyszczania powietrza nawiewanego i wywiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale RV są wyposażone w obrotowy wymiennik ciepła zbudowany z walca wypełnionego falistą taśma aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez wymiennik nie wchodziły ze sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw nawiewane, a potem zużyte powietrze z pomieszczeń. W wyniku tego procesu dochodzi do przekazania ciepła i wilgoci zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym jest wyższa efektywność, odzysk wilgoci oraz bardzo niskie ryzyko zamarznięcia. W centralach z wymiennikiem obrotowym nie ma konieczności oprowadzania skroplin.

Nagrzewnica

Centrale RV HE są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Centrale RV HW są wyposażone w nagrzewnicę wodną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Centrale RV nie mają wbudowanej nagrzewnicy elektrycznej.

Sterowanie

Centrale RV są wyposażone we wbudowany układ automatyki. Automatyka A31 daje możliwość podpięcia paneli sterujących A32 lub A30. Jest on elementem niezbędnym do uruchomienia i pracy centrali.

Montaż

Centrala jest przeznaczona do montażu podłogowego, wewnętrznego. Konserwacja urządzenia oraz filtrów jest możliwa od strony panelu serwisowego. Centrala występuję w wersji prawej lub lewej.

Dane techniczne

RV 800 / RV 800 HWRV 800 HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]0,55
Maksymalne natężenie prądu bez nagrzewnicy [A]2,5
Moc nagrzewnicy [kW]-5,65
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]0,555,6
Całkowite natężenie prądu urządzenia [A]2,525,6
Maksymalny przepływ powietrza [m3/h]1000
Obroty [min-1]2800
Poziom ciśnienia akustycznego [dB(A)/3 m]41
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]250
Waga [kg]105/225200
Sprawność odzysku ciepła [%]od 80 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RV 1200 / RV 1200 HWRV 1200 HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,22
Maksymalne natężenie prądu bez nagrzewnicy [A]5,3
Moc nagrzewnicy [kW]-5,1
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]1,226,32
Całkowite natężenie prądu urządzenia [A]5,328,7
Maksymalny przepływ powietrza [m3/h]1550
Obroty [min-1]3000
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]250
Waga [kg]200/230205
Sprawność odzysku ciepła [%]od 80 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RV 1500 / RV 1500 HWRV 1500 HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,22
Maksymalne natężenie prądu bez nagrzewnicy [A]5,3
Moc nagrzewnicy [kW]-5,1
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]1,226,32
Całkowite natężenie prądu urządzenia [A]5,328,7
Maksymalny przepływ powietrza [m3/h]2250
Obroty [min-1]2848
Poziom ciśnienia akustycznego [dB(A)/3 m]41
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]500x250
Waga [kg]307/341312
Sprawność odzysku ciepła [%]od 77 do 96
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RV 2500 / RV 2500 HWRV 2500 HE
Napięcie zasilania [V/50(60)Hz]1~2303~400
Maksymalna moc centrali bez nagrzewnicy [kW]1,67
Maksymalne natężenie prądu bez nagrzewnicy [A]7,6
Moc nagrzewnicy [kW]-9,0
Natężenie prądu nagrzewnicy [A]-10,0
Całkowita moc urządzenia [kW]1,6710,67
Całkowite natężenie prądu urządzenia [A]7,617,1
Maksymalny przepływ powietrza [m3/h]2900
Obroty [min-1]2640
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]500x250
Waga [kg]307/341312
Sprawność odzysku ciepła [%]od 73 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RV 3500 / RV 3500 HWRV 3500 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,47
Maksymalne natężenie prądu bez nagrzewnicy [A]3,95
Moc nagrzewnicy [kW]-12,0
Natężenie prądu nagrzewnicy [A]-19,3
Całkowita moc urządzenia [kW]2,4714,47
Całkowite natężenie prądu urządzenia [A]3,9523,1
Maksymalny przepływ powietrza [m3/h]4800
Obroty [min-1]2400
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]600x300
Waga [kg]471/505476
Sprawność odzysku ciepła [%]od 76 do 89
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RV 5000 / RV 5000 HWRV 5000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,83
Maksymalne natężenie prądu bez nagrzewnicy [A]4,53
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]2,8326,65
Całkowite natężenie prądu urządzenia [A]4,5343
Maksymalny przepływ powietrza [m3/h]6900
Obroty [min-1]1350
Poziom ciśnienia akustycznego [dB(A)/3 m]39
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1000x350
Waga [kg]721/800726
Sprawność odzysku ciepła [%]od 74 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/3,6-
Przyłącze nagrzewnicy wodnej-/1"-
RV 6000 / RV 6000 HWRV 6000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]5,48
Maksymalne natężenie prądu bez nagrzewnicy [A]8,8
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]5,4829,48
Całkowite natężenie prądu urządzenia [A]8,847,3
Maksymalny przepływ powietrza [m3/h]7000
Obroty [min-1]1700
Poziom ciśnienia akustycznego [dB(A)/3 m]46
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1000x350
Waga [kg]721/800726
Sprawność odzysku ciepła [%]od 74 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/3,6-
Przyłącze nagrzewnicy wodnej-/1"-

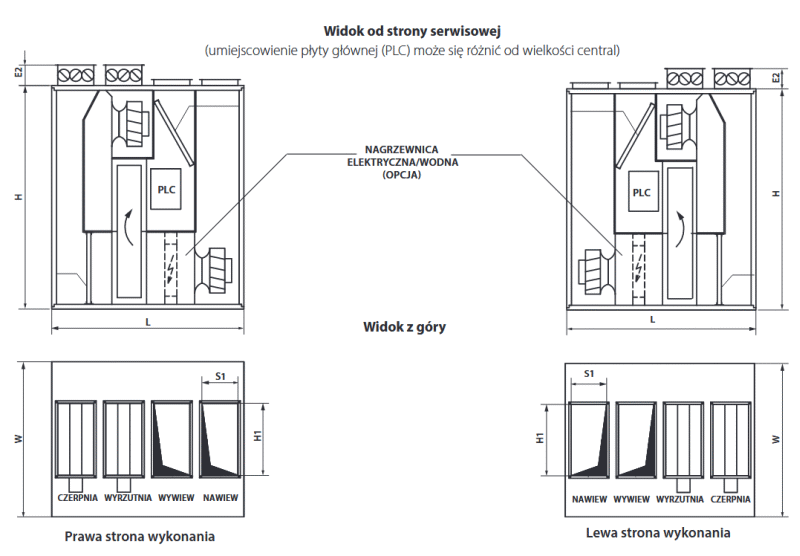

Wymiary:

ModelWymiary [mm]
LWH**S1H1E2
RV 80011407851250-250*-
RV 120011407851250-250*-
RV 150014009601400500250170
RV 250014009601400500250170
RV 3500160012901860600300170
RV 50001910139020901000350170
RV 60001910139020901000350170

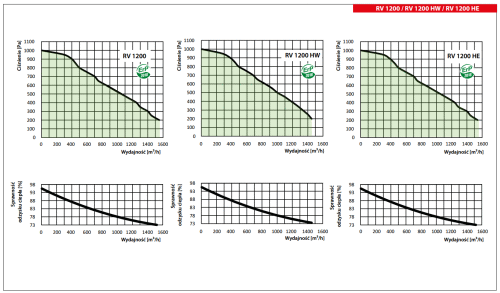

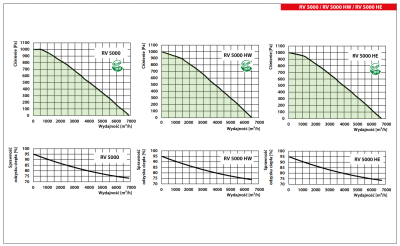

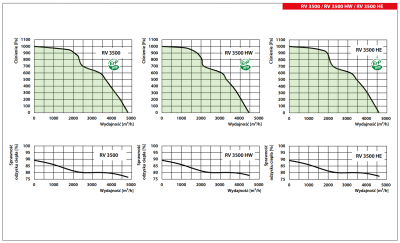

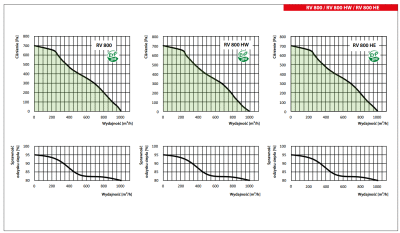

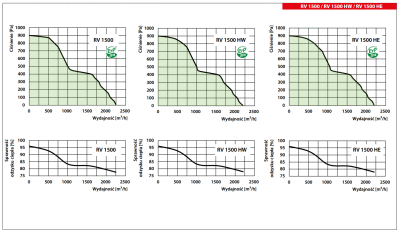

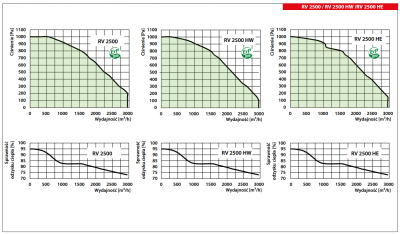

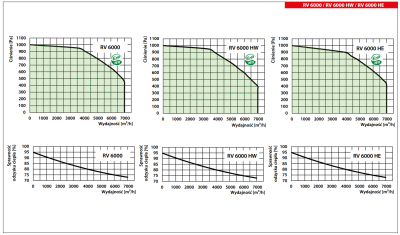

Wykresy
