RH

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Powietrze zużyte, za pośrednictwem wymiennika rotacyjnego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami wentylacyjnym o przekroju 600x350, 700x400 1000x500 oraz 1200x600 mm.

Warianty

RH modele bez wbudowanej nagrzewnicy.
RH HE modele są wyposażone w nagrzewnicę elektryczną wtórną.
RH HW modele są wyposażone w nagrzewnice wodną wtórną.

Obudowa

Bezszkieletowa budowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm. W przypadku modeli 9000 występuje szkieletowa konstrukcja z izolacją o grubości 50 mm.

Filtry

Centrale są wyposażone w dwa filtry klasy F7 do filtracji powietrza nawiewanego i wywiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale RH są wyposażone w obrotowy wymiennik ciepła z aluminium. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób.

Nagrzewnice

Centrale RH HE są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą. Centrale RH HW są wyposażone w nagrzewnicę wodną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą. Centrale RH nie mają wbudowanej nagrzewnicy elektrycznej, ale w razie potrzeby istnieje możliwość nabycia nagrzewnicy osobno.

Sterowanie

Centrale RH są wyposażone we wbudowany układ automatyki. Automatyka A31 daje możliwość podpięcia paneli sterujących A32 lub A30. Jest on elementem niezbędnym do uruchomienia i pracy centrali.

Montaż

Centrala jest przeznaczona do montażu podłogowego, wewnętrznego lub zewnętrznego (przy zakupie dodatkowych akcesoriów). Konserwacja urządzenia oraz filtrów jest możliwa od strony panelu serwisowego. Centrala występuję w wersji prawej lub lewej.

Dane techniczne

RH 1500 / RH 1500 HWRH 1500 HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,22
Maksymalne natężenie prądu bez nagrzewnicy [A]5,3
Moc nagrzewnicy [kW]-5,1
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]1,226,32
Całkowite natężenie prądu urządzenia [A]5,328,7
Maksymalny przepływ powietrza [m3/h]2250
Obroty [min-1]2848
Poziom ciśnienia akustycznego [dB(A)/3 m]41
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]600x350
Waga [kg]248/282253
Sprawność odzysku ciepła [%]od 78 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RH 2500 / RH 2500 HWRH 2500 HE
Napięcie zasilania [V/50(60)Hz]1~2303~400
Maksymalna moc centrali bez nagrzewnicy [kW]1,67
Maksymalne natężenie prądu bez nagrzewnicy [A]7,6
Moc nagrzewnicy [kW]-9,0
Natężenie prądu nagrzewnicy [A]-10,0
Całkowita moc urządzenia [kW]1,6710,67
Całkowite natężenie prądu urządzenia [A]7,617,1
Maksymalny przepływ powietrza [m3/h]3000
Obroty [min-1]2640
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]600x350
Waga [kg]248/282253
Sprawność odzysku ciepła [%]od 74 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RH 3500 / RH 3500 HWRH 3500 HE
Napięcie zasilania [V/50(60)Hz]1~2303~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,47
Maksymalne natężenie prądu bez nagrzewnicy [A]3,95
Moc nagrzewnicy [kW]-12,0
Natężenie prądu nagrzewnicy [A]-19,3
Całkowita moc urządzenia [kW]2,4714,47
Całkowite natężenie prądu urządzenia [A]3,9523,1
Maksymalny przepływ powietrza [m3/h]4750
Obroty [min-1]2400
Poziom ciśnienia akustycznego [dB(A)/3 m]44
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]600x350
Waga [kg]328/375333
Sprawność odzysku ciepła [%]od 76 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4"-
RH 5000 / RH 5000 HWRH 5000 HE
Napięcie zasilania [V/50(60)Hz]1~2303~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,83
Maksymalne natężenie prądu bez nagrzewnicy [A]4,53
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]2,8326,65
Całkowite natężenie prądu urządzenia [A]4,5343
Maksymalny przepływ powietrza [m3/h]7000
Obroty [min-1]1350
Poziom ciśnienia akustycznego [dB(A)/3 m]39
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1000x500
Waga [kg]628/672633
Sprawność odzysku ciepła [%]od 74 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/3,6-
Przyłącze nagrzewnicy wodnej-/1"-
RH 6000 / RH 6000 HWRH 6000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]5,48
Maksymalne natężenie prądu bez nagrzewnicy [A]8,8
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]5,4829,48
Całkowite natężenie prądu urządzenia [A]8,847,3
Maksymalny przepływ powietrza [m3/h]7250
Obroty [min-1]1700
Poziom ciśnienia akustycznego [dB(A)/3 m]46
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1000x500
Waga [kg]628/672633
Sprawność odzysku ciepła [%]od 74 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/3,6-
Przyłącze nagrzewnicy wodnej-/1"-
RH 9000 / RH 9000 HWRH 9000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]5,48
Maksymalne natężenie prądu bez nagrzewnicy [A]8,8
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]5,4829,48
Całkowite natężenie prądu urządzenia [A]8,847,3
Maksymalny przepływ powietrza [m3/h]10400
Obroty [min-1]1700
Poziom ciśnienia akustycznego [dB(A)/3 m]46
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1200x600
Waga [kg]628/672633
Sprawność odzysku ciepła [%]od 74 do 95
Typ wymiennika ciepłaobrotowy
Materiał wymiennika ciepłaaluminium
Pojemność nagrzewnicy wodnej [l]-/7,7-
Przyłącze nagrzewnicy wodnej-/1 1/2"-

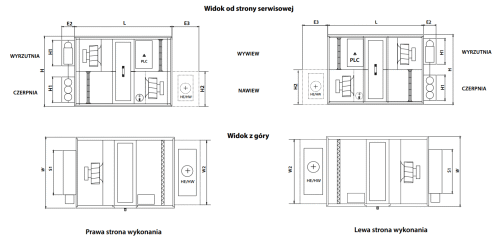

Wymiary:

ModelWymiary [mm]
LWW2H*H1H2S1E2E3 HE/HW
RH 15001300960750960350480600170220/360
RH 25001300960750960350480600170220/360
RH 3500130012608901290400645700170220/360
RH 500019101390128014205007101000170360/360
RH 600019101390128014205007101000170360/360
RH 900020901730143018156009071200170350/350

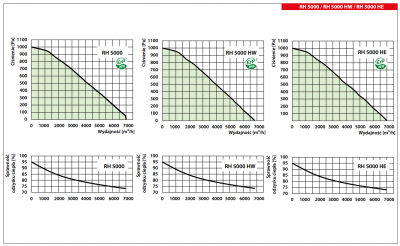

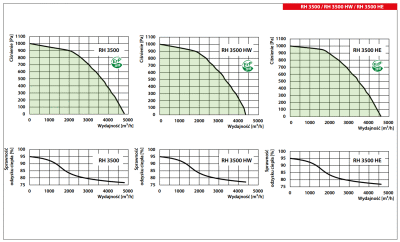

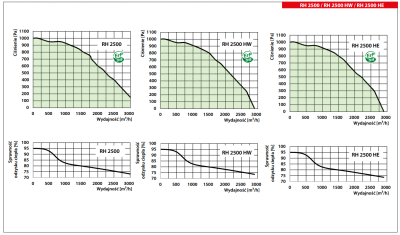

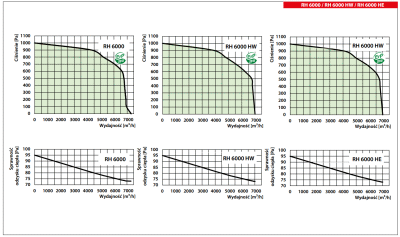

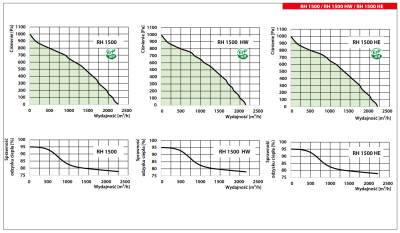

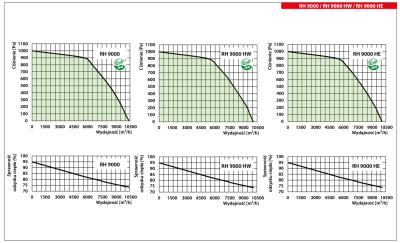

Wykresy

Produkt nie posiada dodatkowych akcesoriów
