CFP

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami wentylacyjnym o przekroju: 600x350, 800x500 mm.

Warianty

CFP modele bez wbudowanej nagrzewnicy.
CFP HE modele są wyposażone w nagrzewnicę elektryczną wtórną.
CFP HW modele są wyposażone w nagrzewnicę wodną wtórną.

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm. W przypadku modeli 5000 oraz 6000 występuje szkieletowa konstrukcja z izolacją o grubości 50 mm.

Filtr

Centrala wyposażona jest w dwa filtry panelowe o klasie filtracji F7 do oczyszczania powietrza nawiewanego i wywiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale CFP są wyposażone w przeciwprądowy wymiennik ciepła z aluminium. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Nagrzewnica

Centrale CFP HE są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą.

Centrale CFP HW są wyposażone w nagrzewnicę wodną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą. Centrale CFP nie mają wbudowanej nagrzewnicy elektrycznej, ale w razie potrzeby istnieje możliwość nabycia nagrzewnicy osobno.

By-pass

Centrala jest wyposażona w by-pass, który jest automatycznie otwierany w okresie letnim, gdy jest konieczność ochłodzenia pomieszczenia chłodnym powietrzem z zewnątrz. W centralach wyposażonych w nagrzewnice by-pass może być wykorzystywany zimą do ochrony rekuperatora przed obmarzaniem.

Sterowanie

Centrale CFP są wyposażone we wbudowany układ automatyki. Automatyka A31 daje możliwość podpięcia paneli sterujących A32 lub A30. Jest on elementem niezbędnym do uruchomienia i pracy centrali.

Ochrona przed zamarzaniem

W centralach CFP ochrona przed obmarzaniem odbywa się przy pomocy by-passu. Sterownik rozpoczyna proces ochrony wymiennika przeciwprądowego, kiedy temperatura zewnętrzna spadnie poniżej -5°C. Czas otwarcia by-passu, zmienia się zależnie od zmiany temperatury zewnętrznej.

Montaż

Centrale są przeznaczone do montażu podwieszanego. Od strony panelu dolnego dostęp serwisowy do filtrów oraz wentylatorów. Od strony panelu bocznego dostęp serwisowy do wymiennika oraz filtrów. Centrala występuje w wersji prawej lub lewej.

Dane techniczne

CFP 1500 / CFP 1500 HWCFP 1500 HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,05
Maksymalne natężenie prądu bez nagrzewnicy [A]4,8
Moc nagrzewnicy [kW]-5,1
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]1,056,15
Całkowite natężenie prądu urządzenia [A]4,828
Maksymalny przepływ powietrza [m3/h]2130
Obroty [min-1]2848
Poziom ciśnienia akustycznego [dB(A)/3 m]41
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar kroćcow przyłączeniowych [mm]600x350
Waga [kg]215/254788
Sprawność odzysku ciepła [%]od 80 do 97
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4''-
CFP 2500 / CFP 2500 HWCFP 2500 HE
Napięcie zasilania [V/50(60)Hz]1~2303~400
Maksymalna moc centrali bez nagrzewnicy [kW]1,5
Maksymalne natężenie prądu bez nagrzewnicy [A]6,8
Moc nagrzewnicy [kW]-9,0
Natężenie prądu nagrzewnicy [A]-10,0
Całkowita moc urządzenia [kW]1,510,5
Całkowite natężenie prądu urządzenia [A]6,816,8
Maksymalny przepływ powietrza [m3/h]2940
Obroty [min-1]2640
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar kroćcow przyłączeniowych [mm]600x350
Waga [kg]215/254220
Sprawność odzysku ciepła [%]od 79 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4''-
CFP 3500 / CFP 3500 HWCFP 3500 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,3
Maksymalne natężenie prądu bez nagrzewnicy [A]3,6
Moc nagrzewnicy [kW]-12,0
Natężenie prądu nagrzewnicy [A]-19,3
Całkowita moc urządzenia [kW]2,314,3
Całkowite natężenie prądu urządzenia [A]3,622,9
Maksymalny przepływ powietrza [m3/h]3700
Obroty [min-1]2400
Poziom ciśnienia akustycznego [dB(A)/3 m]44
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar kroćcow przyłączeniowych [mm]600x350
Waga [kg]290/326295
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4''-

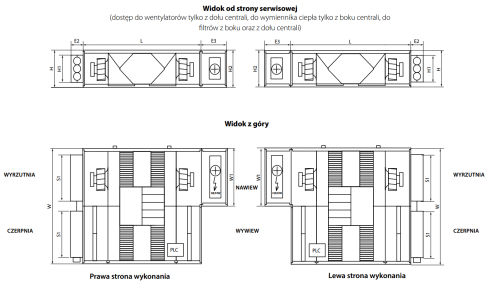

Wymiary:

ModelWymiary [mm]
LWW1HH2H1S1E2E3 HE/HW
CFP 150016461500750480480350600170220/360
CFP 250016461500750480480350600170220/360
CFP 350018801500750630480350600170220/360
CFP 50002900190097010001000500800170360/360
CFP 60002900190097010001000500800170360/360

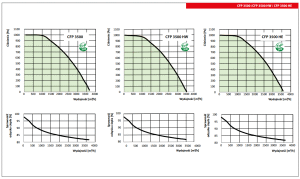

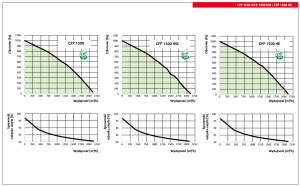

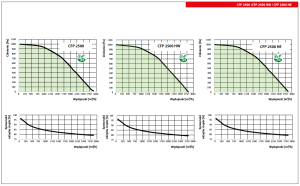

Wykresy:
