CFH

Zastosowanie

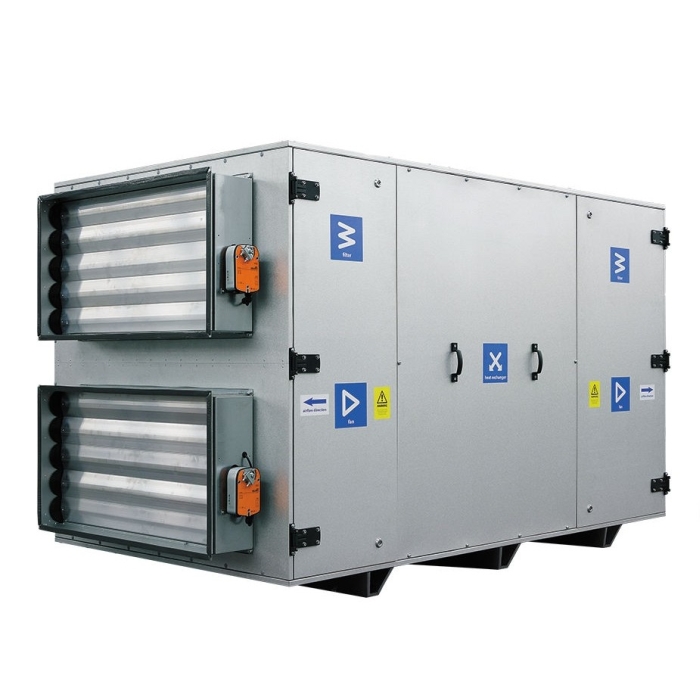

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami wentylacyjnym o przekroju 600x350, 700x400, 1000x500 oraz 1200x600 mm.

Warianty

CFH modele bez wbudowanej nagrzewnicy.
CFH HE modele są wyposażone w nagrzewnicę elektryczną wtórną.
CFH HW modele są wyposażone w nagrzewnice wodną wtórną.

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm. W przypadku modeli 9000 występuje szkieletowa konstrukcja z izolacją o grubości 50 mm.

Filtr

Centrala wyposażona jest w dwa filtry panelowe o klasie filtracji F7 do oczyszczania powietrza nawiewanego i wywiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale CFH są wyposażone w przeciwprądowy wymiennik ciepła z aluminium. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Nagrzewnice

Centrale CFH HE są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą. Centrale CFH HW są wyposażone w nagrzewnicę wodną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą. Centrale CFH nie mają wbudowanej nagrzewnicy elektrycznej, ale w razie potrzeby istnieje możliwość nabycia nagrzewnicy osobno.

By-pass

Centrala jest wyposażona w by-pass, który jest automatycznie otwierany w okresie letnim, gdy jest konieczność ochłodzenia pomieszczenia chłodnym powietrzem z zewnątrz. W centralach wyposażonych w nagrzewnice by-pass może być wykorzystywany zimą do ochrony rekuperatora przed obmarzaniem.

Sterowanie

Centrale CFH są wyposażone we wbudowany układ automatyki. Automatyka A31 daje możliwość podpięcia paneli sterujących A32 lub A30. Jest on elementem niezbędnym do uruchomienia i pracy centrali.

Ochrona przed zamarzaniem

W centralach CFHochrona przed obmarzaniem odbywa się przy pomocy by-passu. Sterownik rozpoczyna proces ochrony wymiennika przeciwprądowego, kiedy temperatura zewnętrzna spadnie poniżej -5°C, stosując pomiar czasu. Czas otwarcia by-passu, zmienia się zależnie od zmiany temperatury zewnętrznej.

Montaż

Centrala jest przeznaczona do montażu podłogowego, wewnętrznego lub zewnętrznego (przy zakupie dodatkowych akcesoriów). Konserwacja urządzenia oraz filtrów jest możliwa od strony panelu serwisowego. Centrala występuje w wersji prawej lub lewej.

Dane techniczne

CFH 1500 / CFH 1500 HWCFH 1500 HE
Napięcie zasilania [V/50(60)Hz]1~230
Maksymalna moc centrali bez nagrzewnicy [kW]1,05
Maksymalne natężenie prądu bez nagrzewnicy [A]4,8
Moc nagrzewnicy [kW]-5,1
Natężenie prądu nagrzewnicy [A]-23,2
Całkowita moc urządzenia [kW]1,056,15
Całkowite natężenie prądu urządzenia [A]4,828
Maksymalny przepływ powietrza [m3/h]2050
Obroty [min-1]2848
Poziom ciśnienia akustycznego [dB(A)/3 m]41
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]600x350
Waga [kg]295/310300
Sprawność odzysku ciepła [%]od 83 do 97
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4 ''-
CFH 2500 / CFH 2500 HWCFH 2500 HE
Napięcie zasilania [V/50(60)Hz]1~2303~400
Maksymalna moc centrali bez nagrzewnicy [kW]1,5
Maksymalne natężenie prądu bez nagrzewnicy [A]6,8
Moc nagrzewnicy [kW]-9,0
Natężenie prądu nagrzewnicy [A]-10,0
Całkowita moc urządzenia [kW]1,0510,5
Całkowite natężenie prądu urządzenia [A]6,816,8
Maksymalny przepływ powietrza [m3/h]2800
Obroty [min-1]2640
Poziom ciśnienia akustycznego [dB(A)/3 m]43
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]600x350
Waga [kg]300/315305
Sprawność odzysku ciepła [%]od 80 do 95
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4 ''-
CFH 3500 / CFH 3500 HWCFH 3500 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,3
Maksymalne natężenie prądu bez nagrzewnicy [A]3,6
Moc nagrzewnicy [kW]-12,0
Natężenie prądu nagrzewnicy [A]-19,3
Całkowita moc urządzenia [kW]2,314,3
Całkowite natężenie prądu urządzenia [A]3,622,9
Maksymalny przepływ powietrza [m3/h]4450
Obroty [min-1]2400
Poziom ciśnienia akustycznego [dB(A)/3 m]44
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]700x400
Waga [kg]420/467425
Sprawność odzysku ciepła [%]od 84 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/1,9-
Przyłącze nagrzewnicy wodnej-/3/4 ''-
CFH 5000 / CFH 5000 HWCFH 5000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]2,65
Maksymalne natężenie prądu bez nagrzewnicy [A]4,25
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]2,6526,65
Całkowite natężenie prądu urządzenia [A]4,2542,7
Maksymalny przepływ powietrza [m3/h]5850
Obroty [min-1]1350
Poziom ciśnienia akustycznego [dB(A)/3 m]39
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1000x500
Waga [kg]570/640578
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/3,6-
Przyłącze nagrzewnicy wodnej-/1 ''-
CFH 6000 / CFH 6000 HWCFH 6000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]5,3
Maksymalne natężenie prądu bez nagrzewnicy [A]8,5
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]5,329,3
Całkowite natężenie prądu urządzenia [A]5,547
Maksymalny przepływ powietrza [m3/h]7550
Obroty [min-1]1700
Poziom ciśnienia akustycznego [dB(A)/3 m]46
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1000x500
Waga [kg]628/732737
Sprawność odzysku ciepła [%]od 80 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/3,6-
Przyłącze nagrzewnicy wodnej-/1"-
CFH 9000 / CFH 9000 HWCFH 9000 HE
Napięcie zasilania [V/50(60)Hz]3~400
Maksymalna moc centrali bez nagrzewnicy [kW]5,3
Maksymalne natężenie prądu bez nagrzewnicy [A]8,5
Moc nagrzewnicy [kW]-24,0
Natężenie prądu nagrzewnicy [A]-38,5
Całkowita moc urządzenia [kW]5,329,3
Całkowite natężenie prądu urządzenia [A]5,547
Maksymalny przepływ powietrza [m3/h]10100
Obroty [min-1]17000
Poziom ciśnienia akustycznego [dB(A)/3 m]46
Temperatura transportowanego powietrza [°C]od -35 do +50
Materiał obudowyblacha stalowa alucynk
Izolacja40 mm, wełna mineralna
Filtr wyciągowyF7
Filtr nawiewnyF7
Wymiar króćców przyłączeniowych [mm]1200x600
Waga [kg]1400/15001490
Sprawność odzysku ciepła [%]od 85 do 98
Typ wymiennika ciepłaprzeciwprądowy
Materiał wymiennika ciepłapolistyren
Pojemność nagrzewnicy wodnej [l]-/7,7-
Przyłącze nagrzewnicy wodnej-/1 1/2"-

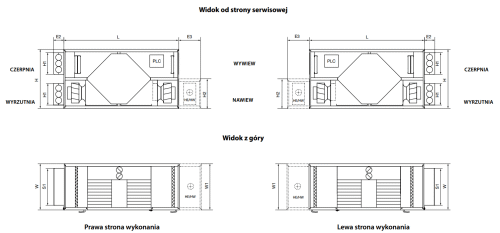

Wymiary:

ModelWymiary [mm]
LWW1H*H1H2S1E2E3 HE/HW
CFH 15001880750750960350480600170220/360
CFH 25001880750750960350480600170220/360
CFH 350022008908901290400645700170220/360
CFH 500023001390128014205007101000170360/360
CFH 600023001390128014205007101000170360/360
CFH 900030402310143018156009071200170350/350

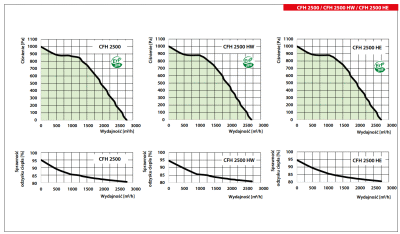

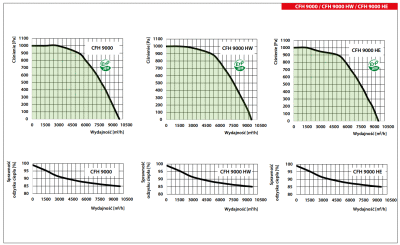

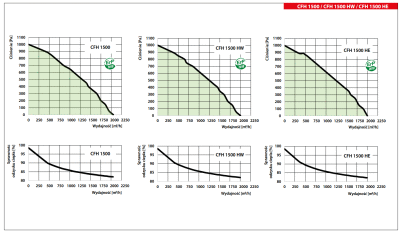

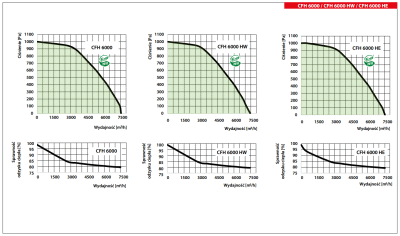

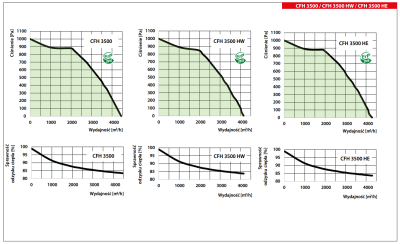

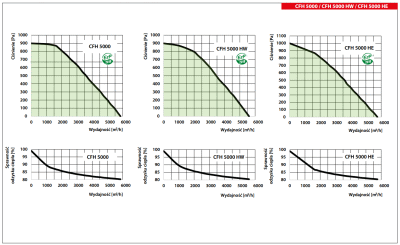

Wykresy

Produkt nie posiada dodatkowych akcesoriów
