Rodzaje obudowy:

Obudowa jednostki zapewnia izolację termiczną i akustyczną, a także przedłuża działanie i chroni przed czynnikami zewnętrznymi.

AirVENTS oferuje kilka różnych rodzajów obudowy, które
- Są wytrzymałe na działanie siły mechanicznej. Klasa D1 zgodnie z normą EN 1886.
- Odporność na korozję. Klasa C4 według normy ISO 12944.
- Izolacja termiczna. Klasa T3 zgodnie z normą EN 1886.
- Ochrona przed mostkami cieplnymi. Klasa TB3 zgodnie z normą EN 1886.

Zwiększona odporność p-poż, dzięki materiałom izolacyjnym wysokiej jakości. Wełna mineralna z bazaltowych włókien o gęstości 90 kg/m3. W odróżnieniu od innych materiałów izolacyjnych, ten materiał jest całkowicie niepalny i przyjazny dla środowiska.

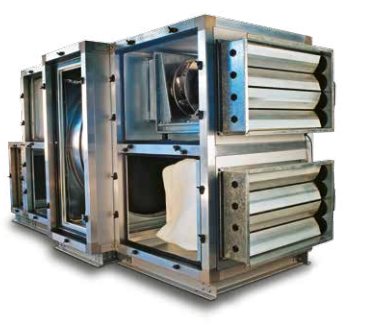

Klasyczna obudowa szkieletowa - wysoka wytrzymałość

Obudowa klasyczna opiera się na konstrukcji z profili aluminiowych połączonych ze sobą narożnikami z aluminium lub wzmacnianego tworzywa, co powoduje, że jednostka jest bardzo wytrzymała. Grubość profilu należy dobrać według poniższej tabeli:

Typ konstrukcji	Zakres wydajności	Grubość profilu aluminiowego	Grubość płyty izolacyjnej
30-25	up to 20000 m3/h	30 mm	25 mm
50-50	20000-45000 m3/h	50 mm	50 mm
70-50	more than 45000 m3/h	70 mm	50 mm

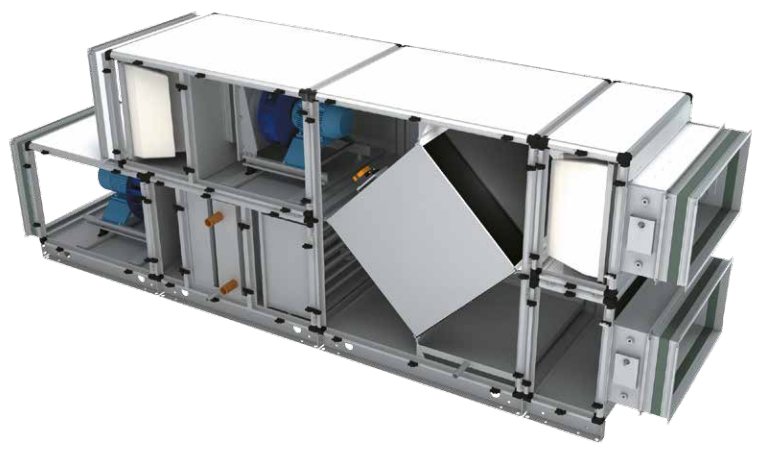

Jednostka klasyczna - profil aluminiowy 50mm z narożnikami aluminiowymi, panel obudowy powłoka cynkowo-aluminiowa 50mm.

Panele obudowy to stalowe płyty wypełnione wełną mineralną, która stanowi izolacje termiczną i akustyczną. Grubość izolacji zależy od grubości profilu (25 lub 50 mm).
W zależności od zastosowania centrali, stosujemy rożne materiały obudowy:

Materiał powierzchni zewnętrznych panelu:

- Powłoka cynkowo-aluminiowa (standard)
- Stal ocynkowana z powloką polimerową (duża odporność na korozję)
- Stal ocynkowana (centrale wewnętrzne)

Materiał powierzchni wewnętrznych panelu:

- Powłoka cynkowo-aluminiowa (standard)
- Stal nierdzewna (dla jednostek do celów higienicznych)
- Stal ocynkowana

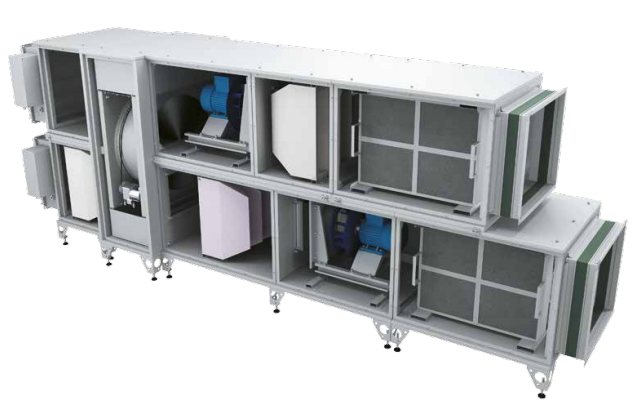

Jednostki bezszkieletowe - wysoka izolacja termiczna

Struktura obudowy bezszkieletowe eliminuje mostki cieplne, które pojawiają się zazwyczaj gdy rama jest aluminiowa lub stalowa. Zwiększa to w znaczny sposób poziom izolacji i zmniejsza utratę ciepła, szczególnie w centralach zewnętrznych. Zapobiega także kondensacji, podczas chłodzenia powietrza.. Panele obudowy to 40 mm płyty wypełnione wełną mineralną, która stanowi izolacje termiczną i akustyczną.
W zależności od zastosowania centrali, stosujemy rożne materiały obudowy:

Materiał powierzchni zewnętrznych panelu:

- Powłoka cynkowo-aluminiowa (standard)
- Stal ocynkowana z powloką polimerową (duża odporność na korozję)
- Stal ocynkowana (centrale wewnętrzne)

Materiał powierzchni wewnętrznych panelu:

- Powłoka cynkowo-aluminiowa (standard)
- Stal nierdzewna (dla jednostek do celów higienicznych)
- Stal ocynkowana

Zalety obudowy bezszkieletowej:

- lepsza izolacja termiczna;
- niższa masa jednostki;
- brak mostków cieplnych;
- nadaje się do instalacji na zewnątrz;
- niższy koszt;
- większa odporność na działanie sił mechanicznych (w porównaniu do profilu aluminiowego 30 mm)

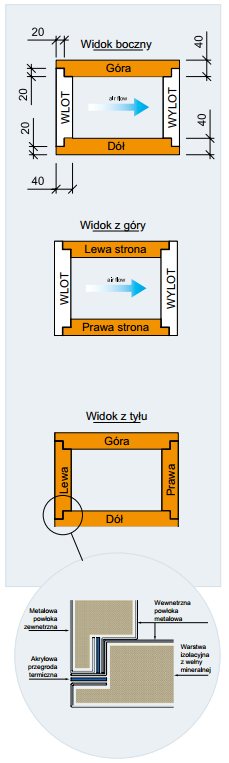

Połączenie paneli w centrali bezszkieletowej.

Typy ram podstawy

Zarówno klasyczne jak i bezszkieletowe jednostki mogą być budowane z wykorzystaniem kilku typów ram podstawy.

Ty	Zastosowanie (w przybliżeniu):
Regulowane nogi ze stali ocynkowanej 2 mm	Jednostki pojedyncze o przepływie powietrza do 20000 m3/h lub podwójne o przepływie do 15000 m3/h
Solidna rama podstawy ze stali ocynkowanej 2 mm	Jednostki pojedyncze o przepływie powietrza do 35000 m3/h lub podwójne o przepływie do 25000 m3/h
Solidna rama podstawy z malowanej stali ocynkowanej 3 mm	Wydajność jednostki do 50000 m3/h
Solidna rama podstawy z malowanej stali ocynkowanej 4 mm	Wydajność jednostki do 50000 m3/h

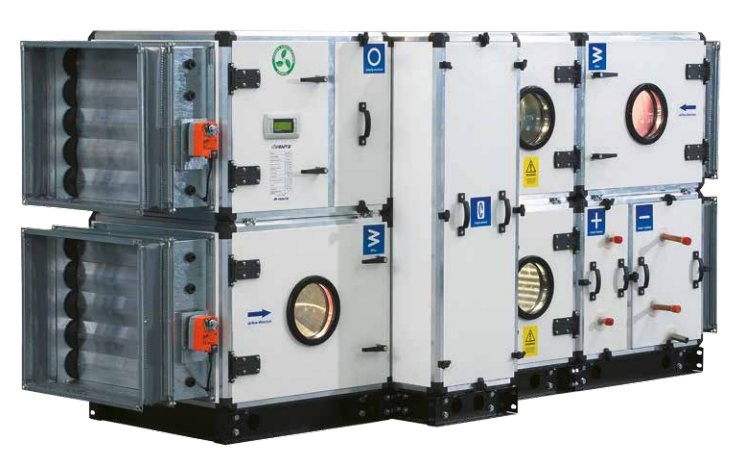

Solidna rama podstawy		Regulowane nogi
