Przepustnice powietrza

Lamele są wykonane z profili aluminiowych. Przepustnice mogą być montowane wewnątrz lub na zewnątrz centrali. Rama wokół przepustnicy jest ze stali ocynkowanej. Koła zębate z poliwęglanów, są montowane wewnątrz ramy, osłonięte od zewnętrznych warunków atmosferycznych. Siłowniki są montowane na czpieniach o przekroju kwadratowym. Jeśli przepustnica jest równa lub wyższa niż 1200 mm, wmontowane są dwa czpienie. Szczelność instalacji powietrznej klasy 3 według EN 1751. Opcjonalnie: Wersja «Północna» W regionach, gdzie temperatura powietrza na zewnątrz spada poniżej -40°C między lamelami montowany jest system ogrzewania na prąd. Ogrzewanie chroni lamele i tryby przed osadzaniem się lodu.

Zalecane wyposażenie dodatkowe: Siłowniki elektryczne BELIMO:

- ON/OFF lub ustawianie od 0 do 100% ... Sygnał 10V z systemu sterującego.
- Gdy wyłączone jest zasilanie, siłownik ze sprężyną powrotną zamyka przepustnicę.

Połączenie elastyczne

Elastyczne połączenia to dwa kołnierze połączone materiałem tłumiącym wibracje. Wkładki są wykonane ze stali ocynkowanej i taśmy polietylenowej wzmocnionej tkaniną z poliamidów. Zastosowanie: Połączenie centrali z instalacją kanałów wentylacyjnych w celu zmniejszenia wibracji.

Wersja zewnętrzna

W przypadku, gdy centrala znajduje się na zewnątrz budynku, stosuje się dodatkową ochronę przed opadami.

- czerpnie/ wyrzutnie powietrza chroniące przed warunkami atmosferycznymi
- przepustnice zabudowane w sekcji centrali w celu ochrony siłownika
- Daszek płaski lub dwuspadowy

Chroni jednostkę przed zewnętrznym wpływem: wody, piasku, liści, innych czynników. Osłona wyposażona jest w siatkę ochronną. Długość osłony 300 mm. Wszelkie połączenia uszczelnione.

Sterownik nagrzewnicy elektrycznej RNS

Czujnik triacowy umożliwia płynna regulację mocy grzewczej grzałek. Maksymalna moc grzewcza to 75 kW (25 kW triac + dwa stopnie po 25 kW).

Presostat ciśnienia DTV 500

Czujnik różnicy ciśnień sygnalizuje błąd w przypadku zanieczyszczenia filtrów powietrza, pęknięcia paska w wentylatorach z napędem pasowym, niskiego przepływu powietrza przy nagrzewnicach elektrycznych itp.

Czujnik termiczny F3000

Termostat sygnalizuje niebezpieczeństwo zamarznięcia wody w nagrzewnicy wodnej.

Przemiennik częstotliwości

Falowniki Danfoss umożliwiają płynna regulację, łagodne włączenie i aktywna ochronę przed przegrzaniem asynchronicznych silników wentylatorów. Falownik może być zamontowany wewnątrz sekcji lub dostarczony jako odrębny element. Zaleca się stosowanie VFD zarówno do wentylatorów z napędem pasowym jak i z napędem bezpośrednim

Zestaw mieszający wodę USWK

USWK kontroluje moc grzania i chłodzenia wody w wymiennikach poprzez regulację temperatury wody zasilającej wymiennik. W USWK jest trójdrogowy zawór z siłownikiem modulującym 0-10V i pompą przepływową.

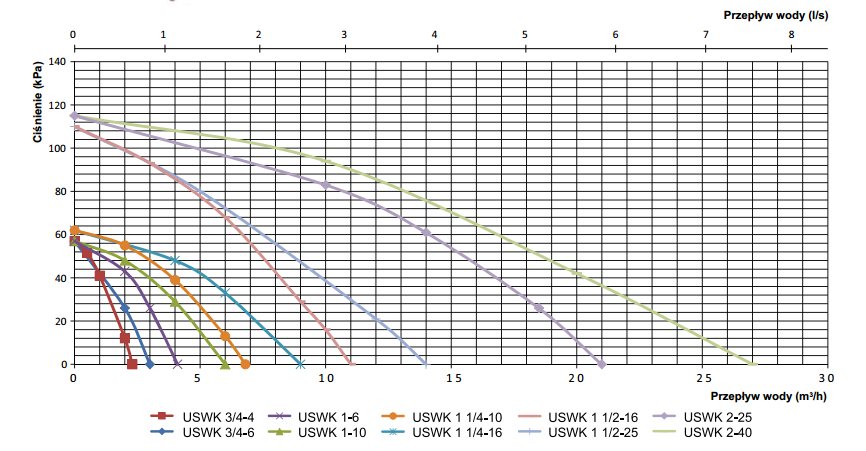

Tabela doboru USWK

Dane techniczne

USWK 3/4-4USWK 3/4-6USWK 1-6USWK 1-10USWK 1 1/4-10USWK 1 1/4-16USWK 1 1/2-16USWK 1 1/2-25USWK 2-25USWK 2-40
Pompa cyrkulacyjnaDAB VA65/180DAB A50/180XMDAB A56/180XMDAB BPH 120/250.40MDAB BPH 120/280.50T
Trójdrogowy zawór z elektrycznym siłownikiemBelimo R317Belimo R318Belimo R322Belimo R323Belimo R329Belimo R331Belimo R338Belimo R339GBelimo R348Belimo R349G
Siłownik zaworu trójdrogowegoBelimo LR24A-SRBelimo NR24A-SRBelimo SR24A-SRBelimo NR24A-SRBelimo SR24A-SR
PołączeniePrzewódKołnierz
Średnica nominalna trójdrogowego zaworuDN 20DN 20DN 25DN 25DN 32DN 32DN 40DN 40DN 50DN 50
Trójdrogowy zawór K46.36.310101616252540
