Z nagrzewnicą elektryczną MPA E
(do 3500 m³/h)

Zastosowanie

Nawiewna centrala wentylacyjna w skład której wchodzi: filtr klasy G4, kanałowy wentylator z łopatkami wirnika zagiętymi do przodu, nagrzewnica elektryczna (MPA E) lub nagrzewnica wodna (MPA W). Całość zamknięta w izolowanej obudowie.

Możliwe są 2 warianty wykonania:
1. bez sterowania,
2. z wbudowanym systemem sterowania i automatyki, z programatorem tygodniowym wydajności wentylatora i mocy nagrzewnicy.

Centrala nawiewna MPA zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń. Wydajność urządzenia od 800 do 6500 m3/h.

KONSTRUKCJA I STEROWANIE

Obudowa

Obudowa centrali wykonana jest z płyt warstwowych: ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej, całość o grubości 25 mm.

Filtr

Centrala nawiewna wyposażona jest w filtr o klasie filtracji G4.

Nagrzewnica

Do podgrzania nawiewanego powietrza w okresie zimowym i przejściowym, służy nagrzewnica elektryczna (modele MPA E), lub nagrzewnica wodna (modele MPA W). Elementy grzejne nagrzewnicy wykonane są ze stali nierdzewnej.

Wentylator

Do transportu powietrza służy wentylator odśrodkowy z dwustronnym zasysaniem, z wirnikiem z łopatkami zagiętymi do przodu z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Elektryczny silnik wentylatora i wirnik wyważone są dynamicznie w dwóch płaszczyznach. Okres pracy silnika nie mniej niż 40000 godzin.

Sterowanie i automatyka

System sterowania pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza, kontrolować stopień zanieczyszczenia filtra oraz zaprogramować tygodniowy cykl pracy urządzenia. Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego dostarczane jest powietrze – panel zawiera czujnik temperatury.

Funkcje sterowania i zabezpieczenia MPA E

- włączenie / wyłączenie samego wentylatora,
- regulowanie temperatury nawiewanego powietrza i utrzymanie zadanej temperatury,
- regulowanie prędkości obrotów wentylatora (3 prędkości),
- praca urządzenia według dobowego albo tygodniowego programatora,
- zabezpieczenie przeciw przegrzaniu elementów grzejnych nagrzewnicy,
- zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłączenia wentylatora,
- kontrola stopnia zanieczyszczenia filtra (presostat).

Funkcje sterowania i zabezpieczenia MPA W

- włączenie/wyłączenie samego wentylatora,
- wybór prędkości obrotów wentylatora (3 prędkości),
- utrzymanie temperatury nawiewanego powietrza na odpowiednim poziomie przez sterowanie siłownikiem zaworu trójdrogowego regulującego podanie nośnika ciepła do nagrzewnicy wodnej,
- zabezpieczenie nagrzewnicy wodnej przed zamarznięciem (czujnik temperatury powietrza i czujnik temperatury na powrocie z nagrzewnicy),
- sterowanie pracą zewnętrznej pompy cyrkulacyjnej,
- sterowanie zewnętrzną chłodnicą (kanałowy i pomieszczeniowy czujnik temperatury),
- sterowanie wydajnością wentylatora wg trybu grzania lub chłodzenia,
- kontrola stopnia zanieczyszczenia filtra (presostat),
- sterowanie zewnętrzną przepustnicą,
- zatrzymanie systemu w przypadku sygnalizacji p. poż.

Zawór trójdrogowy – blok sterowania, który pozwala utrzymywać zadaną temperaturę w pomieszczeniu z pomocą zmian przepływu nośnika ciepła przez nagrzewnicę. Wykorzystywanie zaworu trójdrogowego z pompą, pozwala realizować opisaną wcześniej funkcję przy różnicy ciśnienia nośnika ciepła w przewodzie zasilającym i zwrotnym mniej niż 40 kPA.

Zawór ten wraz z pompą, pomaga zapobiec zamrożeniu nagrzewnicy i daje dodatkowy czas na przeprowadzenie działań serwisowych w przypadku pojawienia się awarii.

Montaż

Centralę nawiewną można przymocować do sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z prostokątnymi przewodami wentylacyjnymi o nominalnym przekroju: 400 x 200, 500 x 250, 500 x 300, 600 x 300, 600 x 350, 800 x 500 mm.

Dane techniczne

MPA 800 E1 MPA 800 W MPA 1200 E3 MPA 1200 W
Napięcie (V) 1~230 3~400 1~230
Max. moc wentylatora(W) 245 410
Pobór prądu wentylatora (A) 1,08 1,8
Moc nagrzewnicy (kW) 3,3 - 9,9 -
Pobór prądu nagrzewnicy 14,3 - 14,3 -
Ilość elem. grzejnych nagrzewnicy elektryczne
/rzędów nagrzewnicy wodne
- 4 - 4
Całkowita moc urządzenia (kW) 3,55 0,245 9,94 0,410
Całkowity pobór prądu (A) 15,38 1,08 16,1 1,8
Wydajność (m3/h) 800 750 1200 1200
Obroty (min-1) 1650 1850
Poziom hałasu [dB(A)/3m] 35 38
Max. temp. pracy (°C) -25 +45 -40 +45 -25 +45 -40 +45
Materiał obudowy stop cynkowo-aluminiowy
Izolacja 25mm, wełna mineralna
Filtr G4
Przekroje przewodów wentylacyjnych (mm) 400x200
Waga 36,2 41,3 38,9 42,8
MPA 1800 E3 MPA 1800 W MPA 2500 E3 MPA 2500 W
Napięcie (V) 3~400 1~230 3~400 1~230
Max. moc wentylatora(W) 490 650
Pobór prądu wentylatora (A) 2,15 2,84
Moc nagrzewnicy (kW) 18,0 - 18,0 -
Pobór prądu przez nagrzewnicę 26,0 - 26,0 -
Ilość elem. grzejnych nagrzewnicy elektryczne
/rzędów nagrzewnicy wodne
- 4 - 4
Całkowita moc urządzenia (kW) 18,49 0,490 18,65 0,650
Całkowity pobór prądu (A) 28,15 2,15 28,84 2,84
Wydajność (m3/h) 2000 1870 2500 2150
Obroty (min-1) 1100 1000
Poziom hałasu [dB(A)/3m] 40 45
Max. temp. pracy (°C) -25 +45 -40 +45 -25 +45 -40 +45
Materiał obudowy stop cynkowo-aluminiowy
Izolacja 25mm, wełna mineralna
Filtr G4
Przekroje przewodów wentylacyjnych (mm) 500x250 500x300
Waga 61,5 62,5 62 63
MPA 3200 E3 MPA 3200 W MPA 3500 E3 MPA 3500 W MPA 5000 W
Napięcie (V) 3~400
Max. moc wentylatora(W) 1270 1800
Pobór prądu wentylatora (A) 2,3 4,5
Moc nagrzewnicy (kW) 25,2 - 25,2 - -
Pobór prądu przez nagrzewnicę 36,4 - 36,4 - -
Ilość elem. grzejnych nagrzewnicy elektryczne
/rzędów nagrzewnicy wodne
- 4 - 4 4
Całkowita moc urządzenia (kW) 26,47 1,270 26,47 1,270 1,80
Całkowity pobór prądu (A) 65,3 2,3 65,3 2,3 4,5
Wydajność (m3/h) 3200 3000 3500 3250 6500
Obroty (min-1) 1200 1400
Poziom hałasu [dB(A)/3m] 53 55
Max. temp. pracy (°C) -40 +45
Materiał obudowy stop cynkowo-aluminiowy
Izolacja 25mm, wełna mineralna
Filtr G4
Przekroje przewodów wentylacyjnych (mm) 600x300 600x350 800x500
Waga 69,4 73,2 69,3 73,1 136

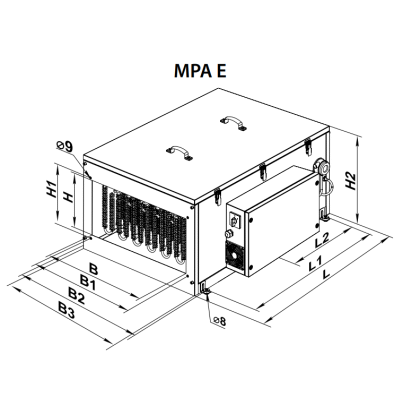

Wymiary nagrzewnic:

TypWymiary (mm)
BB1B2B3HH1H2LL1L2
MPA 800 E1400420549500200220352650530-
MPA 1200 E3400420549500200220352650530-
MPA 1800 E3500520649600250270480800680-
MPA 2500 E3500520649600300320480800680-
MPA 3200 E36006207597103003205301000880440
MPA 3500 E36006207597103503705301000880440
TypWymiary (mm)
BB1B2B3HH1H2LL1L2
MPA 800 W400420549500200220352650530-
MPA 1200 W400420549500200220352650530-
MPA 1800 W500520649600250270480800680-
MPA 2500 W500520649600300320480800680-
MPA 3200 W6006207597103003205301000880440
MPA 3500 W6006207597103503705301000880440
MPA 5000 W8008209719255005206701299720360

Wykresy:

Akcesoria


SR
