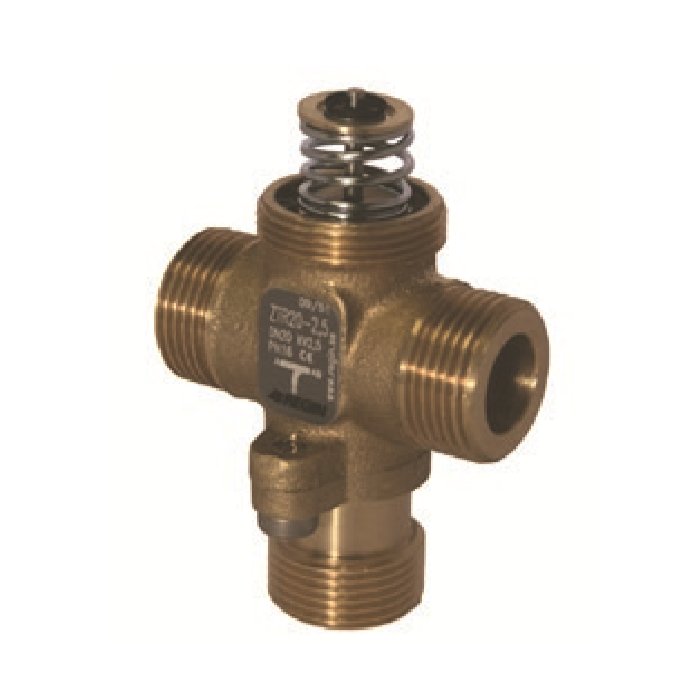

ZTR
Zastosowanie
Zawory przeznaczone do kontroli przepływu zimnej i ciepłej wody w systemach ogrzewania i wentylacji. Dostosowane do współpracy z siłownikami RVAZ4-24(A).
Budowa
Korpus i grzybek wykonane są z mosiądzu, trzpień ze stali nierdzewnej, a uszczelka z EPDM (guma). Zawory regulacyjne ZTR posiadają równą charakterystykę procentową.
Działanie
Zawory trójdrogowe ZTR mogą współpracować z czynnikami grzewczymi jak i chłodniczymi, takimi jak: woda, woda lodowa lub glikol w stężeniu do 30%. Temperatura czynnika może przyjmować poziom z zakresu 1-110°C. Urządzenie może pracować dla ciśnienia PN16 co oznacza klasę ciśnienia nominalnego np. PN16 oznacza ciśnienie 16 bar (w temperaturze +20°C).
Model | Średnica nominalna | Podłączenie | Kvs | Siłownik |
---|---|---|---|---|
ZTR15-0,25 | Dn15 | G1/2" | 0,25 | RVAZ4-24(A) |
ZTR15-0,4 | Dn15 | G1/2" | 0,4 | RVAZ4-24(A) |
ZTR15-0,6 | Dn15 | G1/2" | 0,6 | RVAZ4-24(A) |
ZTR15-1,0 | Dn15 | G1/2" | 1,0 | RVAZ4-24(A) |
ZTR15-1,6 | Dn15 | G1/2" | 1,6 | RVAZ4-24(A) |
ZTR15-2,0 | Dn20 | G3/4" | 2,0 | RVAZ4-24(A) |
ZTR15-2,5 | Dn20 | G3/4" | 2,5 | RVAZ4-24(A) |
ZTR15-4,0 | Dn20 | G3/4" | 4,0 | RVAZ4-24(A) |
ZTR15-6,0 | Dn20 | G3/4" | 6,0 | RVAZ4-24(A) |
ZTR15-7,0 | Dn25 | G1" | 7,0 | RVAZ4-24(A) |
Wymiary
Model | Średnica nominalna | G | D | I | L | H1 | H2 |
---|---|---|---|---|---|---|---|
ZTR15-0,25 | DN15 | G1/2" | 12 | 9 | 60 | 42 | 40 |
ZTR15-0,4 | DN15 | G1/2" | 12 | 9 | 60 | 42 | 40 |
ZTR15-0,6 | DN15 | G1/2" | 12 | 9 | 60 | 42 | 40 |
ZTR15-1,0 | DN15 | G1/2" | 12 | 9 | 60 | 42 | 40 |
ZTR15-1,6 | DN15 | G1/2" | 12 | 9 | 60 | 42 | 40 |
ZTR15-2,0 | DN20 | G3/4" | 15 | 12,5 | 60 | 42 | 50 |
ZTR15-2,5 | DN20 | G3/4" | 15 | 12,5 | 60 | 42 | 50 |
ZTR15-4,0 | DN20 | G3/4" | 18 | 12,5 | 60 | 42 | 50 |
ZTR15-6,0 | DN20 | G3/4" | 18 | 12,5 | 60 | 42 | 50 |
ZTR15-7,0 | DN25 | G1" | 22 | 14 | 82 | 47 | 44 |
Produkt nie posiada dodatkowych akcesoriów
