VS

Polecane z tej serii:

Zastosowanie

Kanałowe wentylatory odśrodkowe serii VS są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Konstrukcja wentylatorów VS pozwala stosować różne konfiguracje systemów wentylacji dzięki zmianie położenia bocznych płyt i płyt z króćcem wylotowym. Dzięki takiemu rozwiązaniu powietrze może przepływać przez wentylator zarówno liniowo jak i pod kątem 90ºC. Dzięki ocynkowanej obudowie oraz izolacji wentylator może być wykorzystany do montażu zewnętrznego.

Konstrukcja

Obudowa wentylatora jest wykonana ze szkieletu aluminiowego z ocynkowaną dwuwarstwową płytą. Do izolacji akustycznej i termicznej obudowy stosuje się wełnę mineralną o grubości 25mm. Króćce przyłączeniowe wyposażone są w gumowe uszczelki.

Silnik

W wentylatorach są wykorzystywane dwu-, cztero- i sześciobiegunowe asynchroniczne silniki z zewnętrznym wirnikiem, które posiadają ocynkowany wirnik z łopatkami zagiętymi do tyłu. W celu ochrony przed przegrzaniem, w uzwojeniu silnika są wbudowane termostyki z zaciskami dla podłączenia zewnętrznych urządzeń ochrony (w modelach VS355-4E stosuje się termostyki z automatycznym restartem). W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla uzyskania odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie co zapewnia m.in. niski poziom szumu pracy wentylatora.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transormatorowy). Realizuje się to za pomocą regulatora tyrystorowego albo transformatorowego wydajności. Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

Dane techniczne

VS 355-4EVS 355-4DVS 400-4EVS 400-4D
Napięcie (V)1~ 2303~ 4001~ 2303~ 4003~ 400
Moc (W)245230480515385
Pobór prądu (A)1,120,522,401,410,70
Wydajność m3/h przy strumieniu powietrza: - prostopadle
- równolegle
28902660375039503340
26502380353537403110
Obroty (min-1)14201400137014151235
Poziom hałasu [db(A)/3 m]5453515147
Maksymalna temperatura pracy (ºC)-25 +50-25 +70-40 +80-40 +60-40 +80
Klasa bezpieczeństwaIP X4IP X4IP X4IP X4
VS-450-4EVS-450-4DVS-500-4EVS-500-4DVS 560-4D
Napięcie (V)1~ 2303~ 4001~ 2303~ 4003~ 400
Moc (W)680740130014302380
Pobór prądu (A)3,001,505,703,005,00
Wydajność m3/h przy strumieniu powietrza: - prostopadle
- równolegle
563057007330794011340
493050806680720010490
Obroty (min-1)12501350132013751365
Poziom hałasu [db(A)/3 m]5354555856
Maksymalna temperatura pracy (ºC)-40 +70-40 +80-20 +50-40 +80-40 +60
Klasa Klasa bezpieczeństwaIP X4IP X4IP X4IP X4IP X4
VS 560-6DVS 630-4DVS 630C-4DVS 630-6DVS 710-6D
Napięcie (V)3~ 4003~ 4003~ 4003~ 4003~ 400
Moc (W)7803310425013102000
Pobór prądu (A)1,706,207,552,803,90
Wydajność m3/h przy strumieniu powietrza: - prostopadle
- równolegle
797015170168701203015830
733013740149301044014880
Obroty (min-1)88511701300880890
Poziom hałasu [db(A)/3 m]4967695559
Maksymalna temperatura pracy (ºC)-40 +55-40 +35-40 +60-40 +60-20 +40
Klasa bezpieczeństwaIP X4IP X4IP X4IP X4IP X4

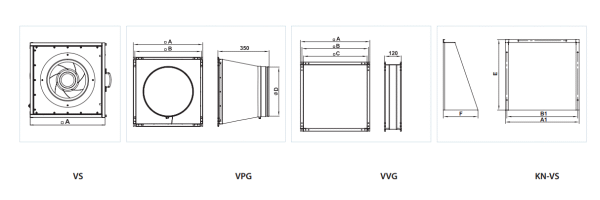

Wymiary wentylatorów:

TypWymiary (mm)Waga (kg)Dostępne wersje wyposażeniaWymiary (mm)
AVPGVVGABCD
VS 355-4E50025VPG 500/355VVG 500x500490470445355
VS 355-4D50025
VS 400-4E67039VPG 670/400VVG 670x670660640615400
VS 400-4D67039
VS 450-4E67043VPG 670/450660640615450
VS 450-4D67043
VS 500-4E67052VPG 670/500660640615500
VS 500-4D67056
VS 560-4D80099VPG 800/560VVG 800x800790770745560
VS 560-6D80086
VS 630-4D800102VPG 800/630790770745630
VS 630C-4D800100
VS 630-6D80098
VS 710-6D1000136VPG 1000/710VVG 1000x1000990970945710

Wykresy:

Akcesoria


SR


FBK


NK


RS-1-400
