TT Silent-M

Polecane z tej serii:

VS
VS

Zastosowanie

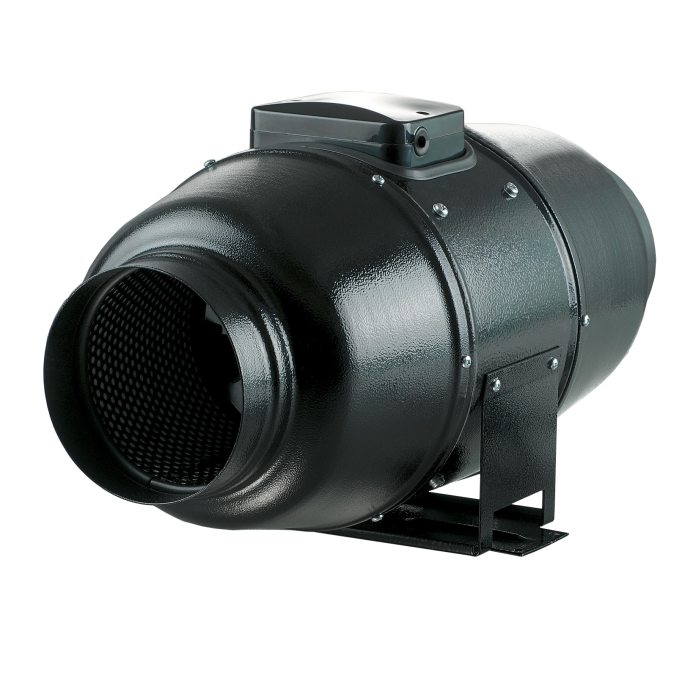

Nowy wentylator VENTS Silent-Mjest ukryty w specjalnie skonstruowanej, odpornej na działanie temperatury, izolowanej akustycznie obudowie.

VENTS Silent-M to połączenie szerokich możliwości i wysokiej wydajności zarówno wentylatorów osiowych, jak i odśrodkowych – zapewnia silny strumień powietrza i wysoki spręż.

VENTS Silent-Mjest polecany w celu uzyskania wydajnej wentylacji nawiewno-wywiewnej pomieszczeń różnego zastosowania o wysokich wymogach co do poziomu hałasu, np. w bibliotekach, salach konferencyjnych, instytucjach naukowych, przedszkolach, itp.

VENTS Silent-M jest przeznaczony do stosowania z kanałami okrągłymi o śr. 100-315 mm. Maksymalna wydajność wentylatora do 1950 m3/h.

Obudowa

- Zewnętrzna część obudowy wykonana ze stali malowanej proszkowo na kolor czarny
- Wewnętrzna izolacja w postaci 50 mm warstwy wełny mineralnej
- Wewnętrzna część obudowy wykonana z wysokogatunkowego ABS. Perforacja wewnętrznej części obudowy powoduje rozproszenie fal dźwiękowych i zwiększa absorbcję dźwięku w warstwie izolacyjnej.
- Specjalny profil łopat wirnika oraz ukształtowanie obudowy pozwala na precyzyjne prowadzenie skoncentrowanego strumienia powietrza oraz minimalizowanie jego oporów
- Wyposażona w puszkę przyłączeniową.

Silnik

- Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe.
- Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny).
- Klasa ochrony silnika: IP X4.

Montaż

- Możliwy jest montaż pod dowolnym kątem względem osi wentylatora.
- Obudowa wentylatora wyposażona jest we wspornik mocujący, dzięki któremu wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu.
- Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego. W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo (w celu zwiększenia ciśnienia pracy).
- Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR

Regulacja prędkości

- Wbudowany dwustopniowy przełącznik prędkości min-max (opcja „W”)
- Wbudowany przełącznik z płynną regulacją prędkości (opcja „P”)współpracujący z zewnętrznym triakowym lub transformatorowym regulatorem prędkości (dostępnym na dodatkowe zamówienie)
- Wbudowany timer z możliwością ustawienia opóźnienia czasowego od 2 do 30 min (opcja „T”).

Programowany za pomocą modułu elektronicznego z regulacją prędkości termostatem elektronicznym z wbudowanym czujnikiem temperatury, przewodem zasilającym i wtyczką (opcja „U/ U1’).

Zasada działania wentylatora z modułem elektronicznym z regulacją prędkości termostatem elektronicznym z wbudowanym czujnikiem temperatury:

- Na pokrętle termostatu należy ustawić progową wartość temperatury powietrza.
- Za pomocą pokrętła regulacji prędkości ustawić minimalna prędkość silnika.
- Silnik przełączy się na maksymalną prędkość w chwili kiedy temperatura powietrza osiągnie wartość ustawiona na termostacie.
- Silnik przełączy się do poprzednich ustawień kiedy temperatura powietrza spadnie poniżej wartości ustawionej na termostacie.

Aby uniknąć częstego przełączania między prędkościami, aktywuje się opóźnienie czasowe:

- Możliwość 1: Opóźnienie bazujące na temperaturze („U/ U1”): silnik przełącza się na wyższą prędkość, jeśli temperatura przekracza o 2°C wartość ustawioną na termostacie. Powrót do poprzedniej prędkości następuje po spadku temperatury poniżej ustawionej wartości. Ten model pracy utrzymuje poziom temperatury w przedziale mocno zbliżonym do wymaganego a przełączanie między prędkościami jest rzadsze.
- Możliwość 2: Opóźnienie czasowe („Un/Un1”): Kiedy temperatura przekracza wartość ustawioną na termostacie, silnik przełącza się na wyższą prędkość, a opóźnienie czasowe aktywuje się na co najmniej 5 min. Kiedy temperatura spadnie poniżej ustawień na termostacie, silnik przełączy się do poprzednich ustawień po upływie czasu wskazanego na timerze. Ten sposób jest stosowany w celu ścisłej kontroli temperatury. Zmiany prędkości wentylatora z modułem U1 będą odbywać się częściej w porównaniu do algorytmu działania wentylatora z modułem U, jednakże najkrótszym czasem opóźnienia w jednym i drugim przypadku jest 5 min.

Dane techniczne

TT Silent-M 100TT Silent-M 125TT Silent-M 150
Poziom obrotówminmaxminmaxminmax
Napięcie (V)1~ 2301~ 2301~ 230
Moc (W)242625307275
Pobór prądu (A)0,100,110,110,130,200,23
Wydajność (m3/h)170240230340405555
Obroty (min-1)203026301650231019702645
Poziom hałasu [dB(A)/3 m]242923282633
Maksymalna temperatura pracy (ºC)606060
Klasa bezpieczeństwaIP X4IP X4IP X4
TT Silent-M 200TT Silent-M 250TT Silent-M 315
Poziom obrotówminmaxminmaxminmax
Napięcie (V)1~ 2301~ 2301~ 230
Moc (W)78110127178213313
Pobór prądu (A)0,350,490,520,790,931,41
Wydajność (m3/h)81010201050133015301950
Obroty (min-1)201524451965249519752545
Poziom hałasu [dB(A)/3 m]313634383640
Maksymalna temperatura pracy (ºC)606060
Klasa bezpieczeństwaIP X4IP X4IP X4

Wymiary

TypWymiary [mm]Waga (kg)Nr rys.
DBB1LH
TT Silent-M 100982152435052374,61
TT Silent-M 1251232152434742374,61
TT Silent-M 1501472472745802606,11
TT Silent-M 2001982933865502958,02
TT Silent-M 25024835844565836015,02
TT Silent-M 31531343252078043425,02

Wykresy

Akcesoria


SR


FBV


FBK


KOM
