VUE 250 V/H mini (do 250 m³/h)

Zastosowanie

Centrala nawiewno-wywiewna VUT/VUE 250 H/V mini A12 to kompletne urządzenie wentylacyjne, zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, przy jednoczesnym usuwaniu powietrza zanieczyszczonego. Konstrukcja wymiennika krzyżowego pozwala na pozyskanie energii cieplnej z powietrza wywiewanego z pomieszczeń i przekazania jej do ogrzania chłodnego powietrza doprowadzanego z zewnątrz. Centrale są przystosowane do montażu z okrągłymi kanałami wentylacyjnymio średnicy 125 mm.

Warianty

VUT 250 V mini A12: pionowe usytuowanie króćców, wentylatory z asynchronicznymi silnikami,wymiennik aluminiowy.
VUT 250 H mini A12: poziome usytuowanie króćców, wentylatory z asynchronicznymi silnikami, wymiennik aluminiowy.
VUE 250 V mini A12: pionowe usytuowanie króćców, wentylatory z asynchronicznymi silnikami, wymiennik z polimerowanej celulozy.
VUE 250 H mini A12: poziome usytuowanie króćców, wentylatory z asynchronicznymi silnikami, wymiennik z polimerowanej celulozy.

Obudowa

Obudowa centrali jest wykonana ze stali pokrytej stopem aluminiowo-cynkowym, z wewnętrzną izolacją termiczno-akustyczną z wełny mineralnej o grubości 20 mm.

Filtry

Centrala wyposażona jest w dwa wbudowane filtry o klasie filtracji G4, zapewniające skuteczną filtrację powietrza nawiewnego i wywiewnego. Opcjonalnie można zastosować filtr F8 do oczyszczania powietrza nawiewnego.

Wentylatory

W centrali zastosowano wentylatory odśrodkowe nawiewne i wywiewne z łopatkami wygiętymi do tyłu i wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Silniki elektryczne i wirniki są wyważone dynamicznie.

Wymiennik ciepła

VUE mini: krzyżowy wymiennik ciepła jest wykonany z polimerowanej celulozy i osiąga sprawność do 78%. Wymiennik ciepła pozwala na odzysk zarówno ciepła jak i wilgoci, której poziom istotnie wpływa na mikroklimat w pomieszczeniu. W sezonie letnim wymiennik ciepła schładza powietrze i absorbuje nadmiar wilgoci, w zimowym - ogrzewa je i nawilża.

VUT mini: krzyżowy wymiennik ciepła jest wykonany z aluminiowych płyt. Podczas eksploatacji urządzenia w sezonie letnim (kiedy nie zachodzi potrzeba odzysku ciepła) wymiennik ciepła można zastąpić wkładem letnim. Pod sekcją wymiennika ciepła znajduje się taca ociekowa z odpływem skroplin. Centrala wyposażona jest w system ochronywymiennika ciepła przed zamarzaniem.

W sezonie zimowym w wymienniku ciepła następuje wymiana energii pomiędzy strumieniami powietrza: chłodne powietrze czerpane z zewnątrz jest ogrzewane ciepłem z powietrza usuwanego z pomieszczenia. W procesie schładzania powietrza wywiewnego w wymienniku mogą powstawać skropliny. Jeżeli temperatura powietrza na czerpni wynosi poniżej -5 ° С, istnieje ryzyko zamarzania skroplin. Funkcja elektronicznego systemu ochrony wymiennika przed zamarzaniem zabezpiecza rekuperator przed ryzykiem zamarzania. Funkcja umożliwia wyłączenie wentylatora nawiewnego według wskazań czujnika temperatury. Ciepłe powietrze usuwane z pomieszczenia ogrzewa wymiennik ciepła, a po ustaniu ryzyka zamarzania, następuje uruchomienie wentylatora nawiewnego i centrala kontynuuje pracę w trybie normalnym.

Sterowanie

Centrala jest wyposażona w panel sterowania A12 (SRS-1). Włączanie i wyłączanie centrali oraz sterowa nie wydajnością urządzenia jest dokonywane za po mocą regulacji prędkości obrotowej jednofazowych silników wentylatorów.

Montaż

Centrala przeznaczona jest do montażu naściennego, podłogowego lub podwieszanego za pomocą wsporników montażowych. Zastosowany sposób montażu powinien umożliwiać swobodny dostęp do panelu serwisowego w celu przeprowadzenia prac konserwacyjnych i naprawczych. Centrala musi być wypoziomowana w sposób umożliwiający prawidłowy odpływ skroplin. Uniwersalna obudowa umożliwia montaż w wersji prawo- i lewostronnej. W tym celu należy zamienić miejscami panel serwisowy i tylni.

Dane techniczne

VUT 250 H mini
VUT 250 V mini
VUE 250 H mini
VUE 250 V mini
Napięcie zasilania [V/50 (60) Hz]1~ 230
Moc [W]148
Prąd [A]0.78
Maksymalny przepływ powietrza [m3/h]250
Prędkość obrotowa [min-1]2700
Poziom ciśnienia akustycznego w odległości [dB(A)/3 m]28-47
Temperatura przetłaczanego powietrza [°C]od -25 do +40
Izolacja20 mm wełna mineralna
Filtr: nawiew/wywiew G4G4 (opcja F8)
Średnica przewodu przyłączeniowego [mm]125
Sprawność odzysku ciepła [%]55-7852-73
Sprawność odzysku wilgoci [%]- 27-45
Typ wymiennika ciepłakrzyżowy
Klasa energetycznaB
Materiał wymiennika ciepłaaluminiumpolimerowana celuloza

Wymiary urządzenia:

ModelWymiary [mm]
DBHH1LL1
VUT/VUE 250 V mini12530044349071343
VUT/VUE 250 H mini12530044343713810

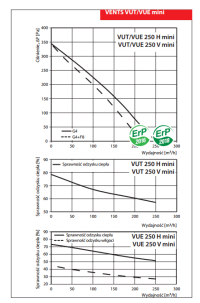

Wykresy:

Akcesoria


SR


KOM


KRV
