Różne rodzaje wentylatorów

Wentylatory – to urządzenia mechaniczne służące do wymuszonego przemieszczania powietrza w przewodach wentylacyjnych (wentylatory kanałowe), lub do bezpośredniego doprowadzania albo odprowadzania powietrza z pomieszczenia (wentylatory ścienne). Przemieszczanie powietrza odbywa się na skutek różnicy ciśnień pomiędzy wlotem i wylotem wentylatora.

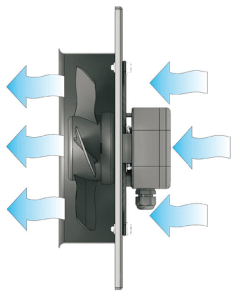

Wentylatory osiowe

Posiadają odpowiednio wyprofilowane łopatki, (wirnik łopatkowy), w  osłonach cylindrycznych, zamontowane na piaście silnika pod określonym kątem do płaszczyzny obrotu. Przy obrocie łopatek następuje zagarnięcie powietrza i  przemieszanie jego za wentylator w  kierunku osiowym. Najczęściej łopatki wentylatora osiowego montowane są bezpośrednio na piaście osi silnika elektrycznego.

Zastosowanie:

W przetłaczaniu powietrza przez wąskie przegrody budowlane (ściany) lub do pracy z bardzo krótkimi przewodami wentylacyjnymi nie dłuższymi niż 3 metry, z niedużym, aerodynamicznym oporem sieci.

Wentylatory o przepływie mieszanym

Stosowane są głównie w systemach wentylacji z okrągłymi przewodami wentylacyjnymi. Wentylatory te mają typowe średnice od 100 do 315 mm. Ich wydajność wynosi od 160 do 2350 m3/h. Wentylatory wyposażone są przeważnie w silniki z  wewnętrznym wirnikiem. W  celu wydłużenia okresu eksploatacji w  silnikach tych stosuje się łożyska kulkowe. Wentylator wyposażony jest w kierownice strumienia powietrza. Obudowa wykonana jest z plastiku, co znacząco podnosi jego odporność na korozję.

Zastosowanie:

W systemach wentylacyjnych składających się z niezbyt długich ciągów kanałów o średnim aerodynamicznym oporze sieci.

Wentylatory odśrodkowe (promieniowe)

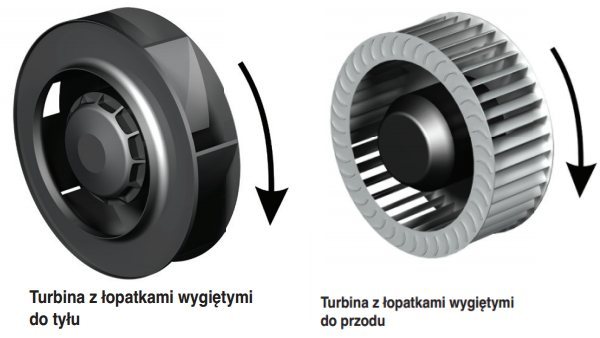

Składają się z dwóch głównych częściej: turbiny i spirali. Wirnik takiego wentylatora – to cylinder, na obwodzie, którego rozmieszczone są promieniowo łopatki zagarniające. W  centrum cylindrycznego wirnika znajduje się piasta osadzona na łożyskach kulkowych. Przy obrocie wirnika powietrze, wpadające między łopatki porusza się promieniście od centrum na zewnątrz i  przy tym spręża. Pod wpływem siły odśrodkowej powietrze wyrzucane jest do spiralnej obudowy, a  następnie przemieszcza się w  kierunku wylotu z  wentylatora. Odśrodkowe wentylatory produkowane są z  łopatkami wirnika, zagiętymi do przodu lub do tyłu. Zastosowanie promieniowych wentylatorów, z  łopatkami zagiętymi do przodu pozwala zaoszczędzić energię elektryczną o  około 20%.

Inną ważną zaletą wentylatorów z  łopatkami zagiętymi do przodu jest to, że stosunkowo łatwo osiągają wysoki spręż przy optymalnym wydatku powietrza. Odśrodkowe wentylatory z  łopatkami zgiętymi do przodu mają bardzo podobne charakterystyki, co wentylatory z łopatkami zagiętymi do tyłu, lecz parametry te uzyskują przy mniejszej średnicy wirnika i  przy niższych obrotach silnika. W  związku z  tym charakteryzują się mniejszymi gabarytami oraz cichą pracą.

Zastosowanie:

W systemach wentylacyjnych składających się z długich ciągów kanałów z wysokim, aerodynamicznym oporem sieci.
